kongxiao
師父多多，好處多多！嘿嘿！
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 320 點
下載積分: 1338 分
在線時間: 63(小時)
注冊時間: 2010-09-03
最后登錄: 2019-03-05
查看kongxiao的 主題 / 回貼
樓主  發表于: 2010-11-06 12:59
題目是這樣的，一個常開按鈕，一個時間繼電器，N個中間繼電器！
要達到的目的是 1  按第一下按鈕，一直輸出。
               2  按第二下按鈕，輸出閃爍。
               3  按第三下按鈕，輸出停止。
          附件帶答案，用三菱編程軟件編寫，可以轉化成機械電路。  供大家參考
                特此注明這是一個機械電路！請大家不要走捷徑，利用PLC的方便指令！我只是不會使用畫圖軟件才寫成梯形圖的！請大家不要侮辱自己的智商！

[ 此帖被kongxiao在2010-11-07 23:44重新編輯 ]
附件： 一道考智力的程序.rar (11 K) 下載次數:275
網站提示: 請不要用迅雷下載附件，容易出錯
不恥下問，是以謂之文也！！！！！
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1232 個
工控威望: 3552 點
下載積分: 848 分
在線時間: 460(小時)
注冊時間: 2010-08-24
最后登錄: 2025-06-26
查看niningtt的 主題 / 回貼
1樓  發表于: 2010-11-06 13:12
關鍵就是做出來模仿脈沖就OK樂
老怪
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 111 點
下載積分: 539 分
在線時間: 41(小時)
注冊時間: 2010-10-07
最后登錄: 2025-03-05
查看老怪的 主題 / 回貼
2樓  發表于: 2010-11-06 13:21
太簡單了，利用計數轉換呀
sunnjh
專業生產：數控機床、微特電機、伺服電機
級別: 略有小成
精華主題: 0
發帖數量: 72 個
工控威望: 237 點
下載積分: 27868 分
在線時間: 234(小時)
注冊時間: 2007-09-15
最后登錄: 2025-01-19
查看sunnjh的 主題 / 回貼
3樓  發表于: 2010-11-06 15:41
如果可以轉化成機械電路，是有點歷害的。
sandy_love
感悟生活，創新的源泉...
級別: 家園常客
精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 483(小時)
注冊時間: 2008-12-08
最后登錄: 2025-07-05
查看sandy_love的 主題 / 回貼
4樓  發表于: 2010-11-07 10:28

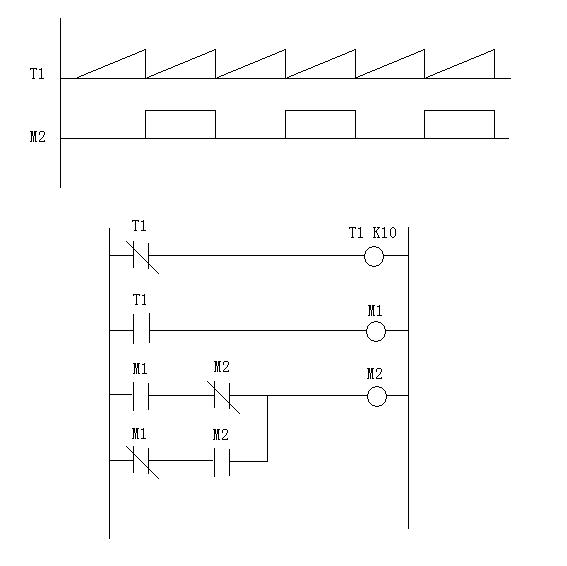

軟件實現的話不難吧，主要是脈沖輸出這個東西，隨便畫了一下動作表，占空比1:1的，提供一個思路；
雙穩態+定時觸發。  如果要搭實際電路的話，要考慮邊沿觸發和時延的問題。請指教！
kongxiao
師父多多，好處多多！嘿嘿！
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 320 點
下載積分: 1338 分
在線時間: 63(小時)
注冊時間: 2010-09-03
最后登錄: 2019-03-05
查看kongxiao的 主題 / 回貼
5樓  發表于: 2010-11-07 23:35
4樓的程序不行，外行 你自己仔細看看！
不恥下問，是以謂之文也！！！！！
kongxiao
師父多多，好處多多！嘿嘿！
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 320 點
下載積分: 1338 分
在線時間: 63(小時)
注冊時間: 2010-09-03
最后登錄: 2019-03-05
查看kongxiao的 主題 / 回貼
6樓  發表于: 2010-11-07 23:37
不要以為此題很簡單，實際你OUT 了！！！！！！！！！！！！！
不恥下問，是以謂之文也！！！！！
ws13200
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ws13200的 主題 / 回貼
7樓  發表于: 2010-11-08 01:25
來個循環時間不知可以不？
siliang3579
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看siliang3579的 主題 / 回貼
8樓  發表于: 2010-11-08 08:50
4樓：程序不對，應該是：
附件： 新建 Microsoft Word 文檔.doc (24 K) 下載次數:104
網站提示: 請不要用迅雷下載附件，容易出錯
陳蝦
級別: 探索解密
精華主題: 0
發帖數量: 194 個
工控威望: 106 點
下載積分: 416 分
在線時間: 32(小時)
注冊時間: 2010-07-31
最后登錄: 2014-09-03
查看陳蝦的 主題 / 回貼
9樓  發表于: 2010-11-08 10:52
進來學習一下，感謝樓主
陳蝦
級別: 探索解密
精華主題: 0
發帖數量: 194 個
工控威望: 106 點
下載積分: 416 分
在線時間: 32(小時)
注冊時間: 2010-07-31
最后登錄: 2014-09-03
查看陳蝦的 主題 / 回貼
10樓  發表于: 2010-11-08 10:54
進來支持一下
youngsoon
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 189 點
下載積分: 2397 分
在線時間: 64(小時)
注冊時間: 2008-12-16
最后登錄: 2024-08-13
查看youngsoon的 主題 / 回貼
11樓  發表于: 2010-11-08 20:09
只要做出上升沿或者下降沿觸發的效果就可以了
