不要以為此題很簡單，實際你OUT 了！！！！！！！！！！！！！

可以用傳統繼電器線路解決。畫啦一個線路圖，樓主看看行嗎

閃爍，就是時間繼電器做出來的，不用PLC就可以做得出啊

22樓的怎么經常說問題簡單，怎么不見回答問題？

引用

引用第25樓hjx于2010-11-16 22:40發表的  :
可以用傳統繼電器線路解決。畫啦一個線路圖，樓主看看行嗎

你這個肯定不行，你沒考慮到如果按下時間長了你的狀態就會切換。

這個不是很簡單嗎，在按鈕后接個中間繼電器呀，在并個時間繼電器了，按鈕按下去，定時斷中間繼電器不就可以解決按下時常的問題了

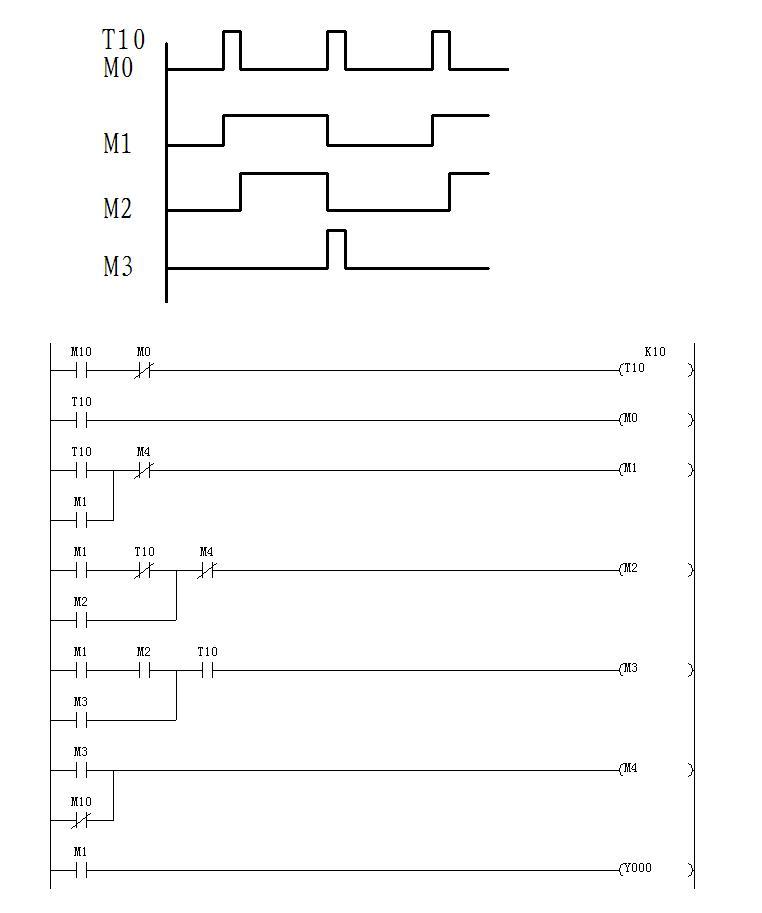

我是四樓！本想拋磚引玉，但樓主的態度讓人覺得莫名其妙。軟件實現的話我貼的程序沒有一點問題，不用方便指令的話這已經是經典例程了。我再貼一個繼電器電路也能用的程序，實際上是就是單觸發做雙穩態輸出時序，這不關智力什么事，關鍵是細節，有點邏輯基礎的人都能做。把時序畫一畫，接下來就水到渠成了。以下是閃爍輸出部分的時序和電路。（其實按鈕功能切換和這個閃爍原理是一樣的）

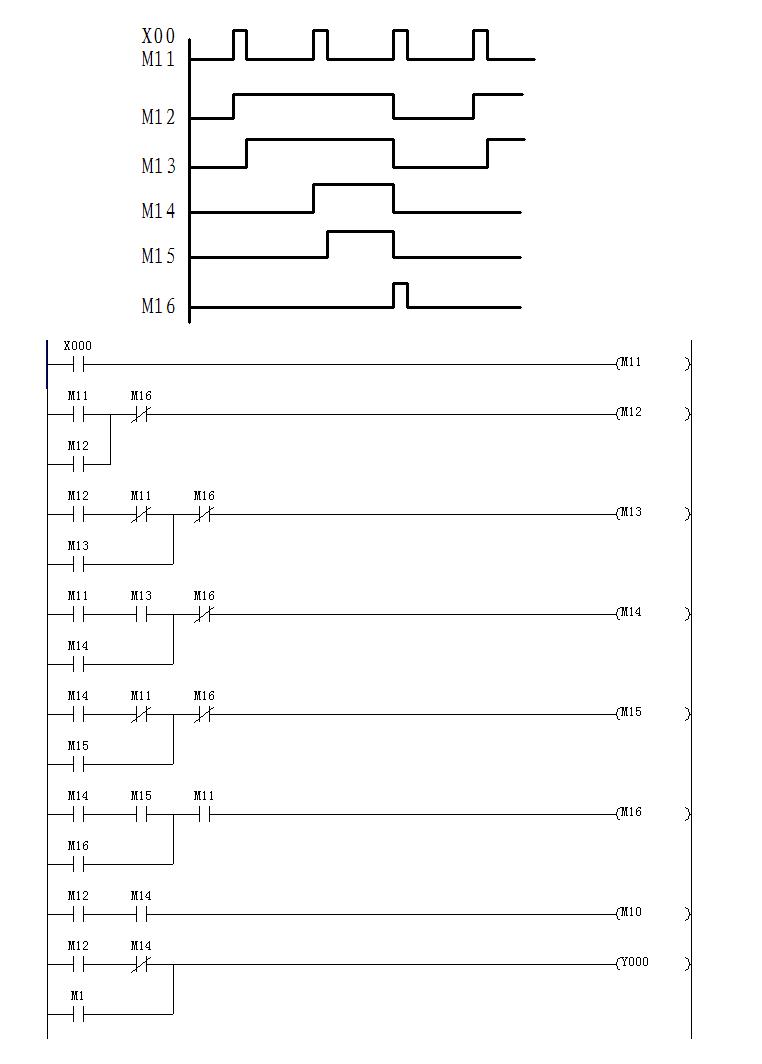

同樣的，按鈕功能切換，模擬以下時序就能做好。先吃飯，下午上程序。



全部程序 繼電控制電路.rar (10 K) 下载次数:32

引用

引用第24樓劉洋88于2010-11-16 20:33發表的  :
不要以為此題很簡單，實際你OUT 了！！！！！！！！！！！！！

菜鳥

我看你的程序了  你用了9個中間繼電器  才實現的
我只用了5個中間繼電器就可以實現了。

支持30樓  高實在是高

引用

引用第4樓sandy_love于2010-11-07 10:28發表的  :
軟件實現的話不難吧，主要是脈沖輸出這個東西，隨便畫了一下動作表，占空比1:1的，提供一個思路；
雙穩態+定時觸發。  如果要搭實際電路的話，要考慮邊沿觸發和時延的問題。請指教！
[attachment=48978]

你這個用在PLC上可以轉化成機械電路不行的

引用

引用第32樓jackal于2010-11-17 15:01發表的  :

菜鳥

我看你的程序了  你用了9個中間繼電器  才實現的
我只用了5個中間繼電器就可以實現了。

         用5個繼電器最多能發生很短的脈沖，人家的才叫閃爍電路，不過繼電器用的有點多，他那個電路要接11個繼電器！
