樓主  發表于: 2024-08-23 10:22

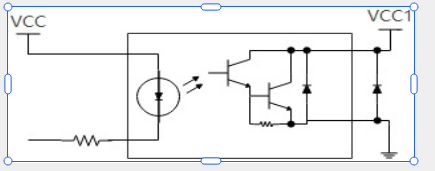

這個應該是光電隔離的電路，按理說右邊VCC1不應該接一個上拉電阻嗎？而且不太看得懂右邊電路的輸出在哪里，我理解的是當左邊接通的時候輸出電壓為0V，不接的時候輸出電壓應該為VCC1的電壓。
涼浦夏希
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 59 點
下載積分: 186 分
在線時間: 2(小時)
注冊時間: 2023-10-30
最后登錄: 2024-08-23
查看涼浦夏希的 主題 / 回貼
1樓  發表于: 2024-08-23 10:22
圖是被吞了嗎
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2113 個
工控威望: 3036 點
下載積分: 25389 分
在線時間: 1514(小時)
注冊時間: 2014-01-05
最后登錄: 2025-07-08
查看不小心遇見你的 主題 / 回貼
2樓  發表于: 2024-08-23 11:04

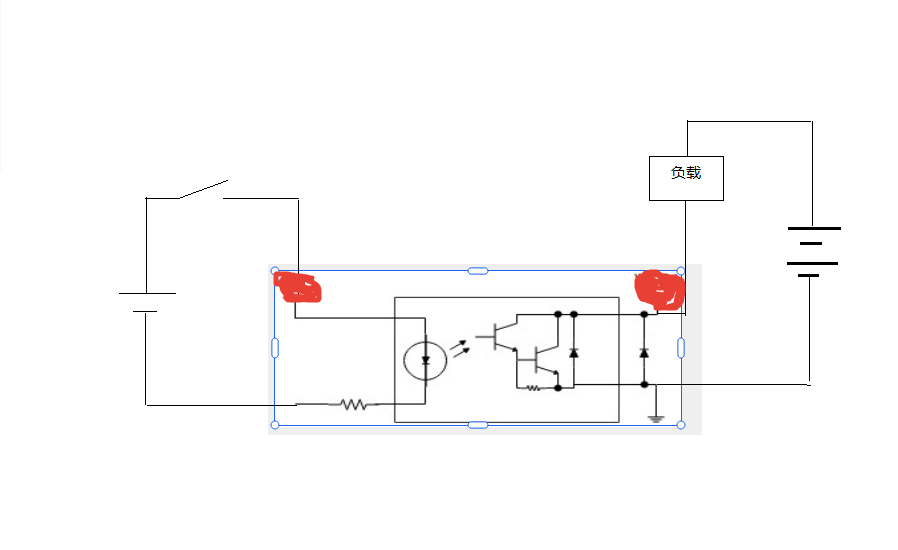

右側你當做1和開關就好了，VCC1就是電源的+，電流流入
項目、視覺、通訊QQ3515716
卓發智能
相互學習，共同進步。
級別: 工控俠客
精華主題: 0
發帖數量: 2493 個
工控威望: 3110 點
下載積分: 12523 分
在線時間: 672(小時)
注冊時間: 2008-08-03
最后登錄: 2025-06-14
查看卓發智能的 主題 / 回貼
3樓  發表于: 2024-08-23 11:10
先搞懂NPN型與PNP型三極管的電路，那么這個光電隔離器件就很容易理解并使用了。
上拉或下拉電阻一般是接在開關管的B極做快速關斷用，還有就是分壓電路中。
相信自我！
先飛的鳥
級別: 探索解密
精華主題: 0
發帖數量: 116 個
工控威望: 173 點
下載積分: 747 分
在線時間: 146(小時)
注冊時間: 2019-10-11
最后登錄: 2025-07-08
查看先飛的鳥的 主題 / 回貼
4樓  發表于: 2024-08-23 11:19
輸入和輸出是兩個電源，互相隔離的
涼浦夏希
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 59 點
下載積分: 186 分
在線時間: 2(小時)
注冊時間: 2023-10-30
最后登錄: 2024-08-23
查看涼浦夏希的 主題 / 回貼
5樓  發表于: 2024-08-23 11:42
按你這個補充圖來說的話，VCC當24V，NPN型，左邊開關斷開，負載就是24V電壓嗎？
工控菜鳥
菜鳥一只
級別: 論壇先鋒
精華主題: 0
發帖數量: 976 個
工控威望: 1155 點
下載積分: 13885 分
在線時間: 310(小時)
注冊時間: 2017-04-12
最后登錄: 2025-07-07
查看工控菜鳥的 主題 / 回貼
6樓  發表于: 2024-08-23 14:09
PLC的輸入電路
先飛的鳥
級別: 探索解密
精華主題: 0
發帖數量: 116 個
工控威望: 173 點
下載積分: 747 分
在線時間: 146(小時)
注冊時間: 2019-10-11
最后登錄: 2025-07-08
查看先飛的鳥的 主題 / 回貼
7樓  發表于: 2024-08-23 18:22
引用
引用第5樓涼浦夏希于2024-08-23 11:42發表的  :
按你這個補充圖來說的話，VCC當24V，NPN型，左邊開關斷開，負載就是24V電壓嗎？

輸入端按照光耦的參數提供電壓和電流，輸出端按照負載的額定電壓來選擇合適的電源。
老兔子
級別: 家園常客
精華主題: 0
發帖數量: 683 個
工控威望: 824 點
下載積分: 6747 分
在線時間: 530(小時)
注冊時間: 2008-06-27
最后登錄: 2025-07-08
查看老兔子的 主題 / 回貼

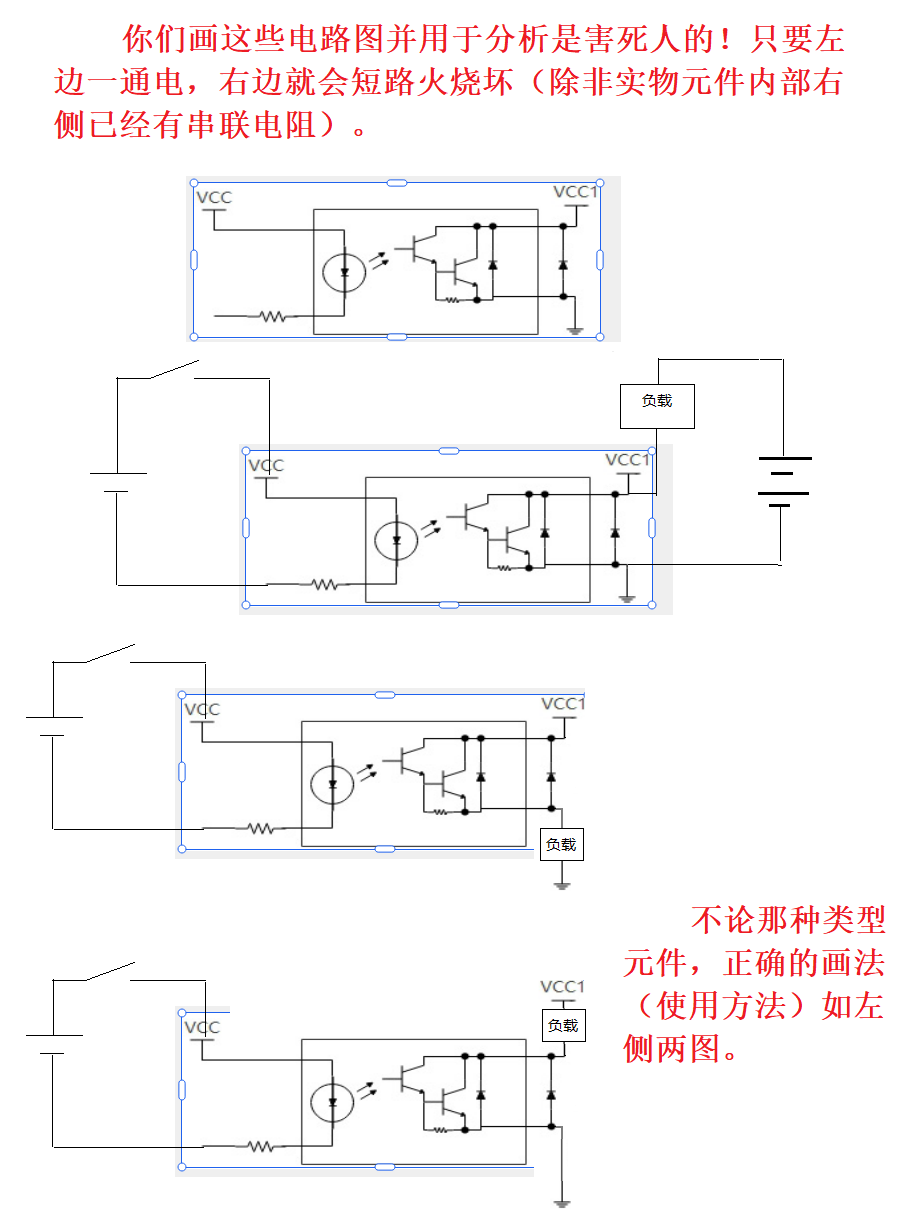

8樓  發表于: 2024-08-23 20:31

先飛的鳥
級別: 探索解密
精華主題: 0
發帖數量: 116 個
工控威望: 173 點
下載積分: 747 分
在線時間: 146(小時)
注冊時間: 2019-10-11
最后登錄: 2025-07-08
查看先飛的鳥的 主題 / 回貼
9樓  發表于: 2024-08-24 09:34

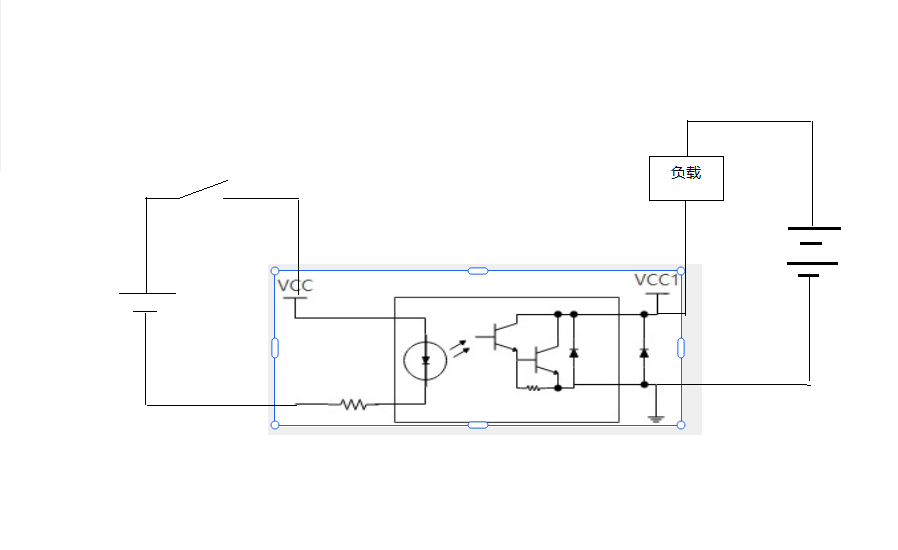

圖是在他原圖上畫的，沒有把原圖的vcc和vcc1去掉，不太嚴謹，抱歉。
