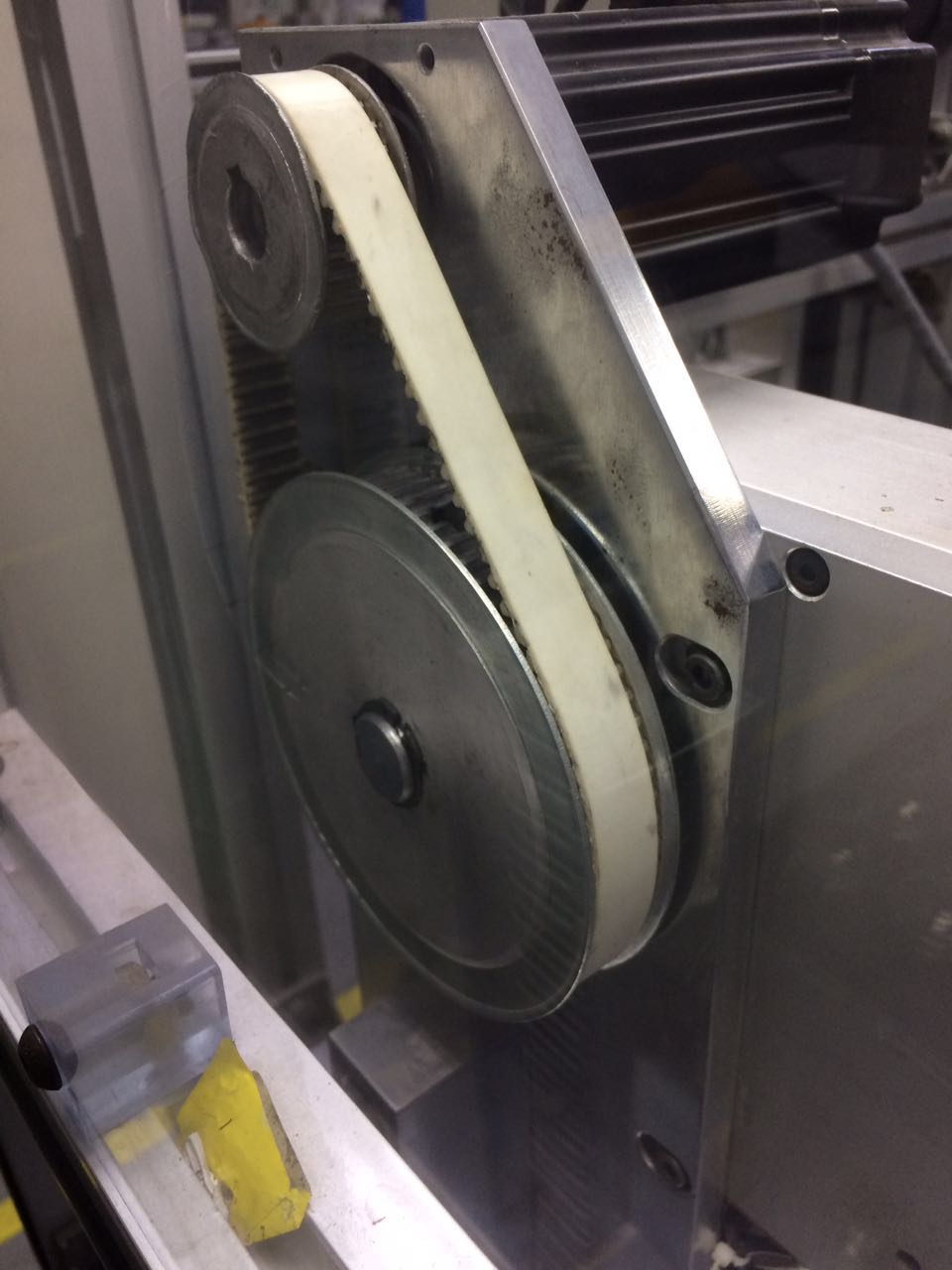

現有伺服電機端直接連接一個同步輪，齒距是5毫米，齒數是28個齒，從動輪齒距也是5毫米，齒數是72個齒，這樣要怎么樣計算轉一圈移動多少距離

電機轉360度，同步帶移動一個周長的距離。其實就是根角速度，計算線速度。很容易的。再根據你的減速比算就OK了

按照輪子周長和兩個輪子的周長比計算

齒輪的話要精度！看下分度圓多少，分度圓乘以3.14得出一圈的距離，從動輪不用管！

大輪轉一圈需要小輪轉18/7

引用

引用第3樓wuzhishou于2017-03-08 10:55發表的  :
齒輪的話要精度！看下分度圓多少，分度圓乘以3.14得出一圈的距離，從動輪不用管！

使用的是同步輪

引用

引用第2樓suk于2017-03-08 10:48發表的  :
按照輪子周長和兩個輪子的周長比計算

計算了和程序的數據對不上

引用

引用第4樓plc小學生于2017-03-08 11:20發表的  :
大輪轉一圈需要小輪轉18/7

如果按齒距乘于齒數的話，計算出比是你說的18/7，但就是和程序里的數據不一樣

問題不清楚啊！移動距離？同步帶的移動距離嗎？如果你說的齒距是節距的話一周距離為5*28=140；
如果大帶輪帶著什么移動的話，還要看其直徑才可以計算吧！

引用

引用第8樓zhaoxg于2017-03-08 21:15發表的  :
問題不清楚啊！移動距離？同步帶的移動距離嗎？如果你說的齒距是節距的話一周距離為5*28=140；
如果大帶輪帶著什么移動的話，還要看其直徑才可以計算吧！

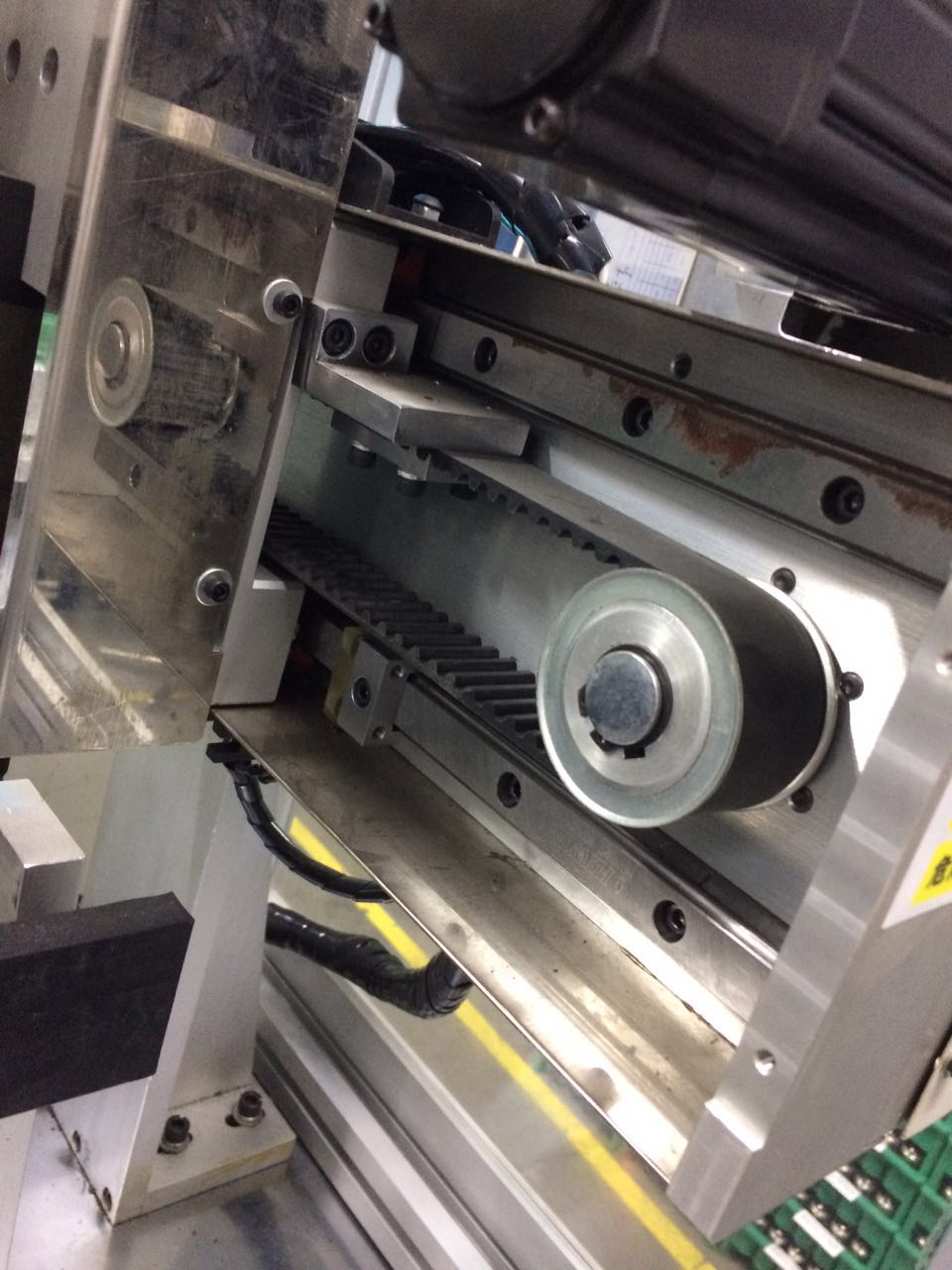

大輪子后面連接同不輪加同步帶

引用

引用第9樓656551于2017-03-08 21:59發表的  :

大輪子后面連接同不輪加同步帶，

引用

引用第5樓656551于2017-03-08 17:33發表的  :

使用的是同步輪

同樣的計算方式！同步輪的分度圓搞清楚！大同步輪也要搞清楚
   小同步輪帶動大同步輪就像是減速比一樣。
我接觸好多電機帶動鏈輪，減速機，在加鏈輪！其實大同步輪的不用管，只要計算出小同步輪轉一圈的行程是多少就可以了，大同步輪就是一個附帶的同步動作，小同步輪轉的行程大同步輪轉的就相同
