電源DC24V輸出4-20mA的2線壓力傳感器怎樣與三菱fx-2ad接線？
[ 此帖被tcx在2009-08-03 20:49重新編輯 ]
qinshengyue
是我，別開槍！
級別: VIP會員
精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2023-05-23
查看qinshengyue的 主題 / 回貼
1樓  發表于: 2009-07-31 12:31
將AD模塊上電流端子和電壓端子短接后 連接傳感器一根線
COM端再接另外一根。
tcx
級別: 略有小成
精華主題: 0
發帖數量: 96 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的 主題 / 回貼
2樓  發表于: 2009-07-31 12:38
謝謝！
我也是這么連的，可讀出模塊中緩沖寄存器的值為什么不變化呢？
傳感器要求是DC24V電源啊,VIN1和COM1間無電壓啊
qinshengyue
是我，別開槍！
級別: VIP會員
精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2023-05-23
查看qinshengyue的 主題 / 回貼
3樓  發表于: 2009-07-31 12:44
信號的正負試著換接一下
若不行程序方面可存在什么問題呢？
tcx
級別: 略有小成
精華主題: 0
發帖數量: 96 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的 主題 / 回貼
4樓  發表于: 2009-07-31 13:15
調換接線也不行啊

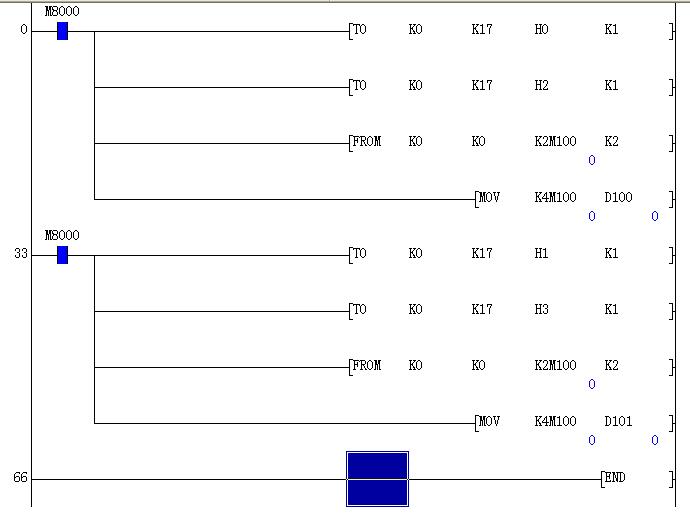

程序應該無問題，基本都是照說明書照搬的。
yyhexf
級別: 家園常客
精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的 主題 / 回貼
5樓  發表于: 2009-07-31 13:43

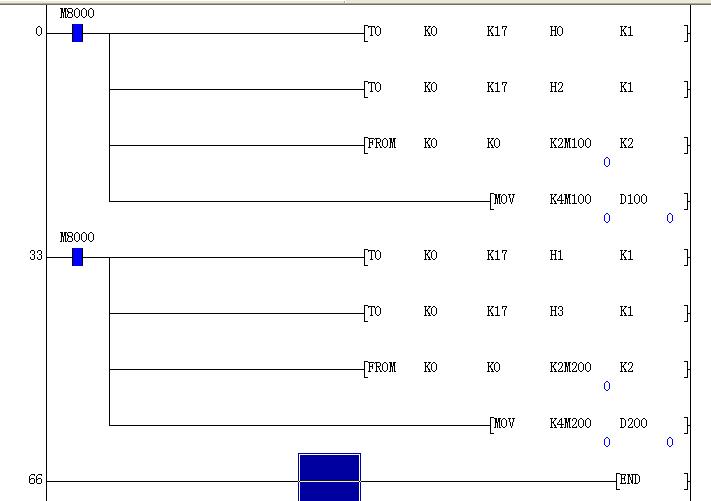

好像通道1和2的m要錯開16位吧
tcx
級別: 略有小成
精華主題: 0
發帖數量: 96 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的 主題 / 回貼
6樓  發表于: 2009-07-31 14:44
郁悶那.......
這樣還是不行啊，我又將壓力傳感器換成了電源為DC12-24V、電流4-20mA的二線溫度傳感器，它的測量范圍是0-50°C ，數值還是不變化。請教我還有那些地方做的不對嗎？
yyhexf
級別: 家園常客
精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的 主題 / 回貼
7樓  發表于: 2009-07-31 15:01
傳感器接線有問題或壞了
yyhexf
級別: 家園常客
精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的 主題 / 回貼
8樓  發表于: 2009-07-31 15:03
另外要與主機連了沒有，他的5V電源要主機提供的
tcx
級別: 略有小成
精華主題: 0
發帖數量: 96 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的 主題 / 回貼
9樓  發表于: 2009-07-31 15:19
連了，主機是FX2N-16MR
溫度傳感器是好的，我用西門子EM235試的，結果正常
估計接線有問題，第一次使用還請幫忙！
yyhexf
級別: 家園常客
精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的 主題 / 回貼
10樓  發表于: 2009-07-31 15:26
你在輸入端接一個250歐電阻，把短接線拆掉，接到VIN處，輸入端沒有電壓，如果接線沒錯，可能是傳感器壞了。應該有1V左右的電壓。
tcx
級別: 略有小成
精華主題: 0
發帖數量: 96 個
工控威望: 240 點
下載積分: 1446 分
在線時間: 178(小時)
注冊時間: 2008-07-30
最后登錄: 2023-07-15
查看tcx的 主題 / 回貼
11樓  發表于: 2009-07-31 16:02
yyhexf 先生：
    因手頭沒有250歐電阻，你的方法無從實驗。我估計還是我的傳感器接線方法不對，不知你有沒有電流型傳感器接線圖片事例啊？

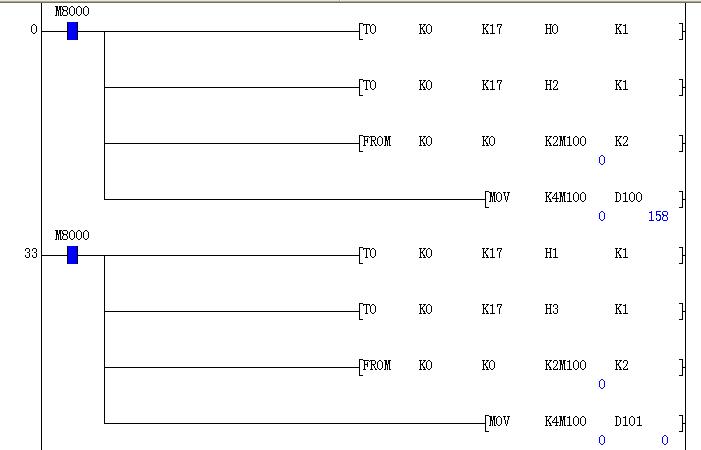

    剛才我把模塊短接線拆除，想用電壓型試試，隨找了一只1.5V的干電池直接接在了VIN1和
COM1上試了試，D100的值就由0變化為158了。如圖


對了，請問模塊的偏益與增益如何調整，在什么情況下調整！
[ 此帖被tcx在2009-07-31 16:10重新編輯 ]
  • «
