工控人家園 三菱工控論壇 請教Q系列QD75D5的接線圖問題

夢雨天涯

微信hui530527 &

級別: 網絡英雄

精華主題: 0
發帖數量: 4892 個
工控威望: 8322 點
下載積分: 18241 分
在線時間: 3421(小時)
注冊時間: 2016-10-31
最后登錄: 2025-08-16
查看夢雨天涯的主題 / 回貼

樓主發表于: 74天前

只看樓主 | 小中大

圖片：

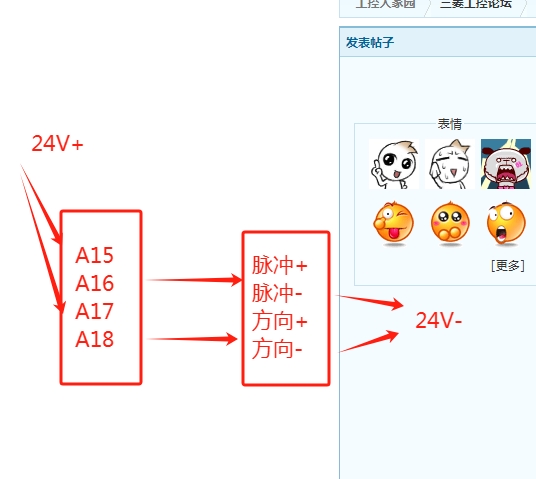

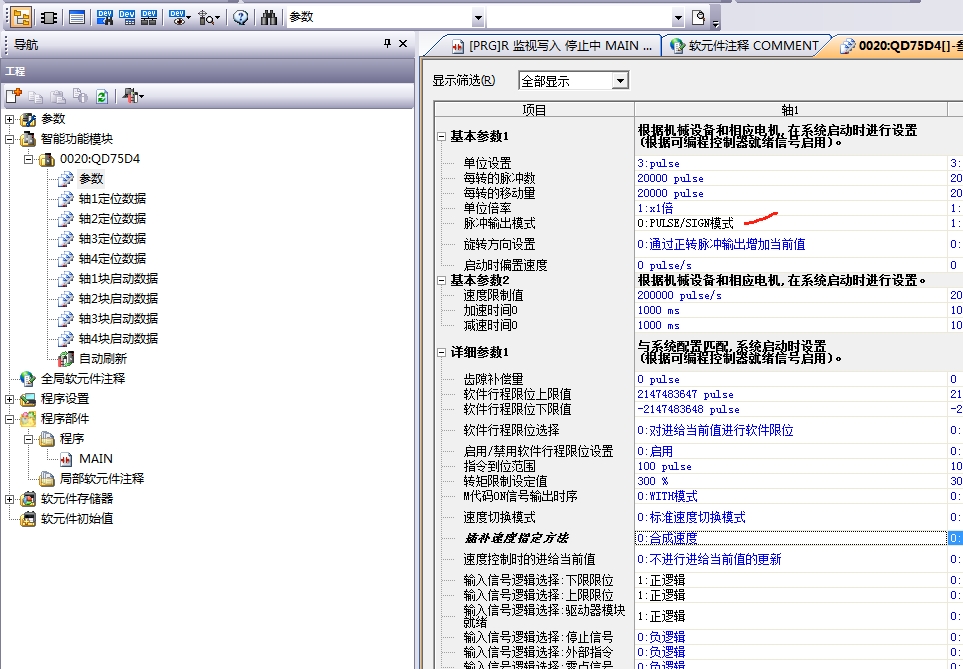

如圖，已經選擇脈沖+方向模式，接線是24V正接A15，A16到步進脈沖+，然后步進脈沖負-24N負，已經程序已經正常監控有脈沖變化輸出了，但是就是沒有看到步進旋轉。
步進已經上使能了

[ 此帖被夢雨天涯在2025-06-04 16:00重新編輯 ]

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464

夢雨天涯

微信hui530527 &

級別: 網絡英雄

1樓發表于: 74天前

只看該作者 | 小中大

測試出來了，A15-A18是PLC電源直接給的5V，不需要外部電源搞在一起，也就是A15到步進脈沖正，然后脈沖負回到A16就行。

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464

eledesigner

懂一點點

級別: 工控俠客

精華主題: 0
發帖數量: 1998 個
工控威望: 2260 點
下載積分: 3024 分
在線時間: 2401(小時)
注冊時間: 2009-08-21
最后登錄: 2025-08-16
查看eledesigner的主題 / 回貼

2樓發表于: 72天前

只看該作者 | 小中大

用得三菱伺服嗎。假如三菱伺服的話可以用QD77MS

wzy139076378

年輕不是你玩的理由，而是你奮斗的資本。

級別: 網絡英雄

精華主題: 0
發帖數量: 456 個
工控威望: 12817 點
下載積分: 2526 分
在線時間: 1037(小時)
注冊時間: 2013-10-31
最后登錄: 2025-08-16
查看wzy139076378的主題 / 回貼

3樓發表于: 69天前

只看該作者 | 小中大

差分的，直接對應接線就可以了

三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話（微信）19951564598，我的時間比較自由,期待您的來電咨詢。
