工控人家園 綜合討論 這個接法要怎么接

林華圣

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 157 點
下載積分: 1645 分
在線時間: 72(小時)
注冊時間: 2022-10-19
最后登錄: 2025-08-23
查看林華圣的主題 / 回貼

樓主發表于: 2024-03-30 11:47

只看樓主 | 小中大

如圖，一個掃碼器，我現在要改成繼電器給的信號要怎么接。主要是一個12一個24，沒中繼電器換

[ 此帖被林華圣在2024-03-30 12:05重新編輯 ]

冠軍歐洲

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 224 個
工控威望: 317 點
下載積分: 2703 分
在線時間: 732(小時)
注冊時間: 2018-10-19
最后登錄: 2025-08-25
查看冠軍歐洲的主題 / 回貼

1樓發表于: 2024-03-30 11:57

只看該作者 | 小中大

把手冊文件全發出來看看

林華圣

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 157 點
下載積分: 1645 分
在線時間: 72(小時)
注冊時間: 2022-10-19
最后登錄: 2025-08-23
查看林華圣的主題 / 回貼

2樓發表于: 2024-03-30 12:02

只看該作者 | 小中大

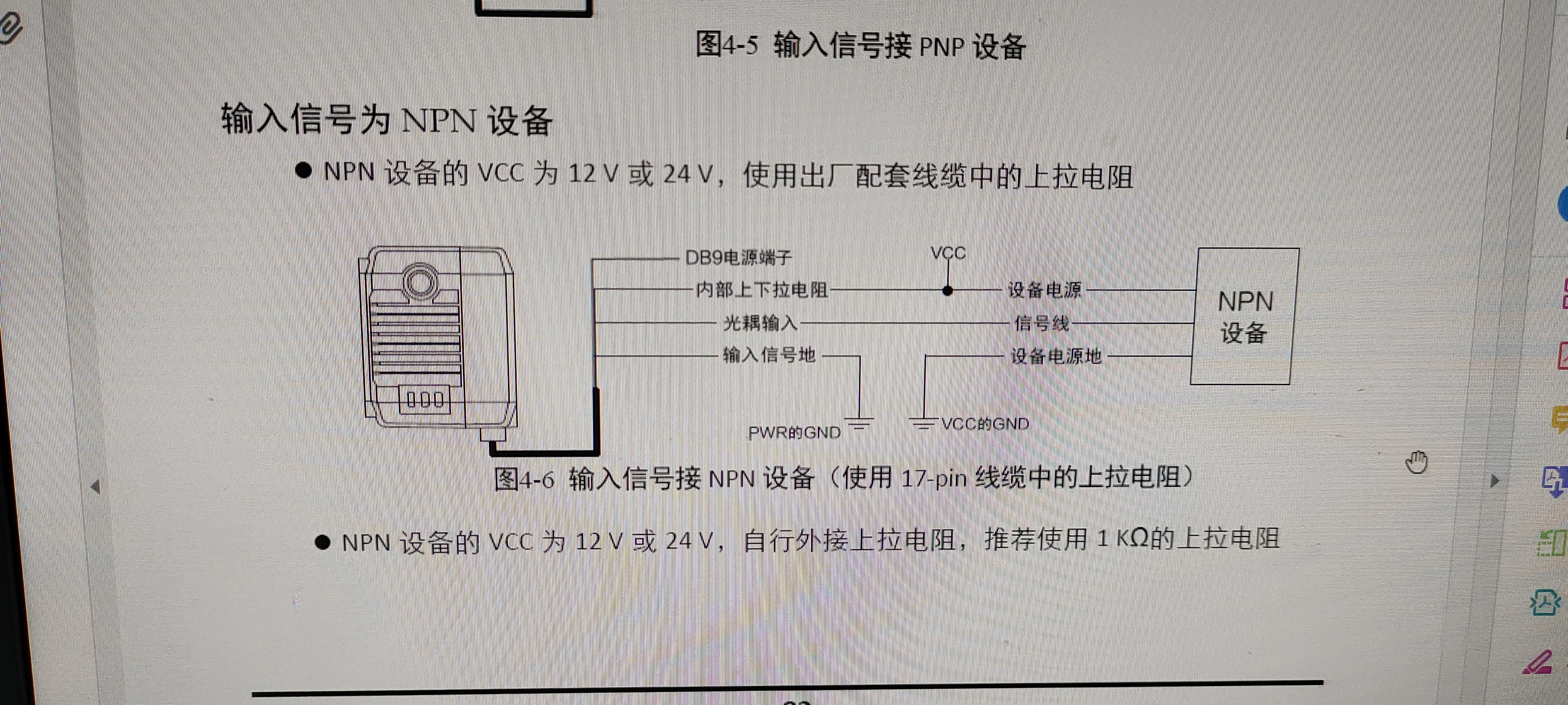

[upload=1] 大神幫看下，

peilei1031

蘇州昆山的電氣自動化從業者...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 385 個
工控威望: 1787 點
下載積分: 978 分
在線時間: 46(小時)
注冊時間: 2013-09-24
最后登錄: 2025-05-18
查看peilei1031的主題 / 回貼

3樓發表于: 2024-03-30 13:54

只看該作者 | 小中大

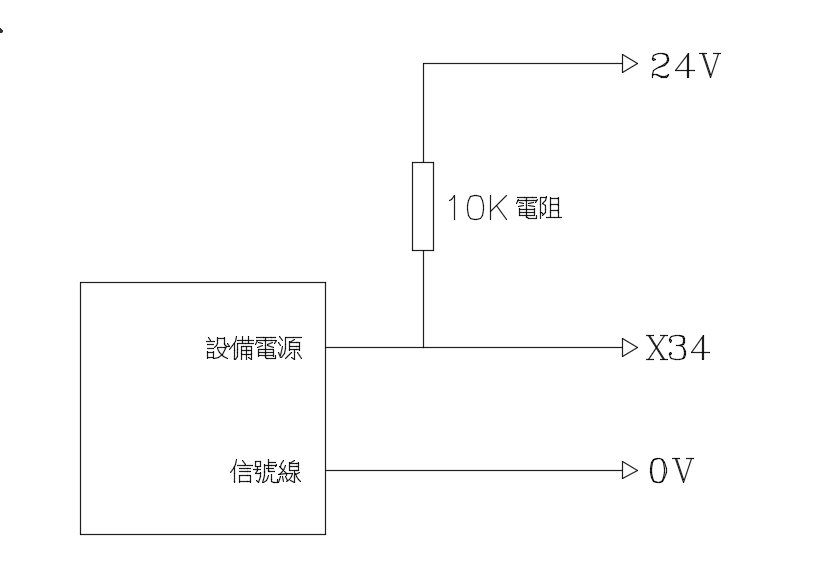

圖片：

參考一下下圖

林華圣

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 157 點
下載積分: 1645 分
在線時間: 72(小時)
注冊時間: 2022-10-19
最后登錄: 2025-08-23
查看林華圣的主題 / 回貼

4樓發表于: 2024-03-30 14:07

只看該作者 | 小中大

引用
引用第3樓peilei1031于2024-03-30 13:54發表的 :
參考一下下圖

他有自帶的上拉電阻

peilei1031

蘇州昆山的電氣自動化從業者...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 385 個
工控威望: 1787 點
下載積分: 978 分
在線時間: 46(小時)
注冊時間: 2013-09-24
最后登錄: 2025-05-18
查看peilei1031的主題 / 回貼

5樓發表于: 2024-03-30 14:14

只看該作者 | 小中大

還是要看下要不要外接，內部的上拉電阻可能是適配5V電源的，工控是5V的電源不多

林華圣

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 157 點
下載積分: 1645 分
在線時間: 72(小時)
注冊時間: 2022-10-19
最后登錄: 2025-08-23
查看林華圣的主題 / 回貼

6樓發表于: 2024-03-30 18:56

只看該作者 | 小中大

引用
引用第5樓peilei1031于2024-03-30 14:14發表的 :
還是要看下要不要外接，內部的上拉電阻可能是適配5V電源的，工控是5V的電源不多

我接好了，可以直接當開關量用，試了下，低電平可以用。應該是我接上他的上拉電阻，就行了。
