樓主  發表于: 2023-07-06 18:19

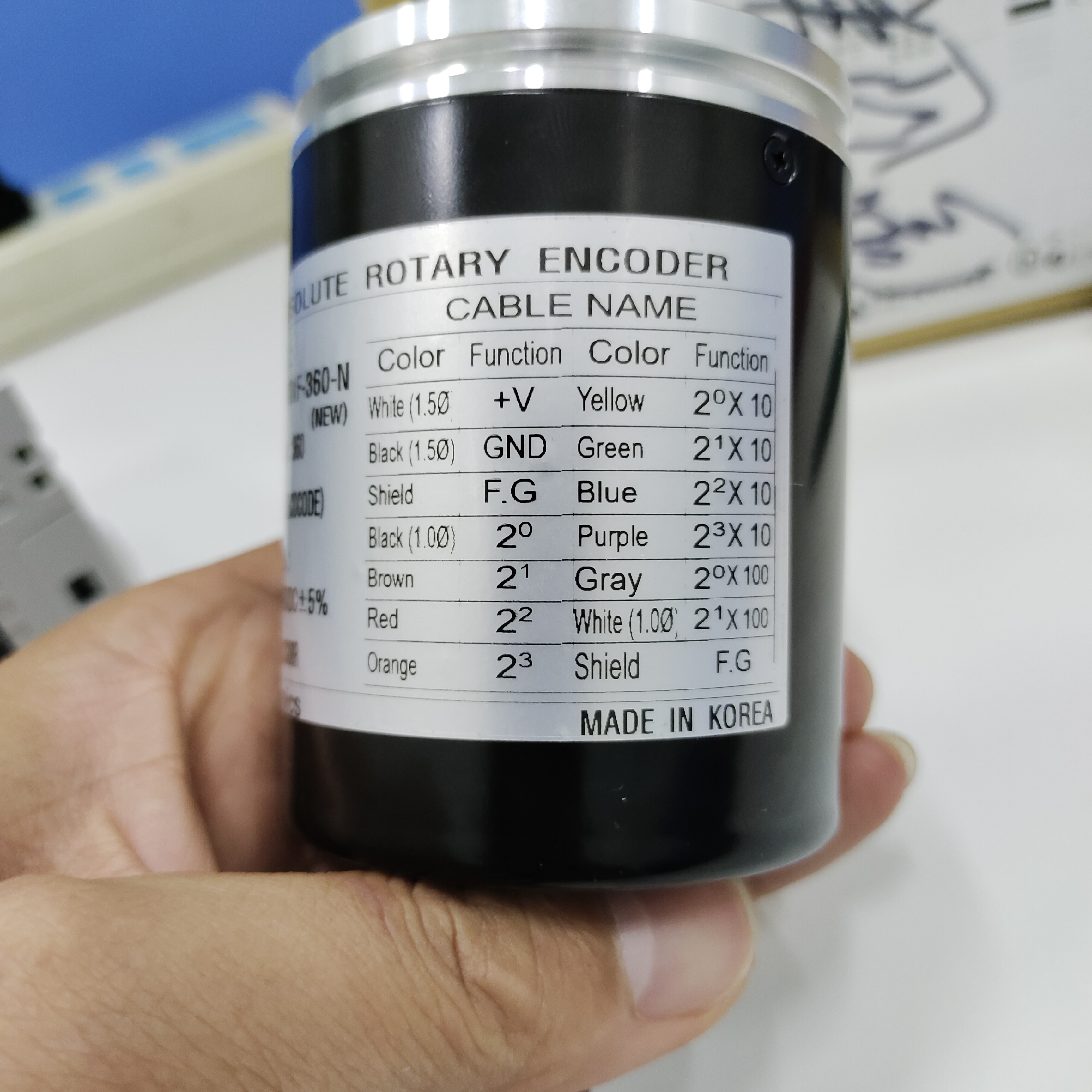

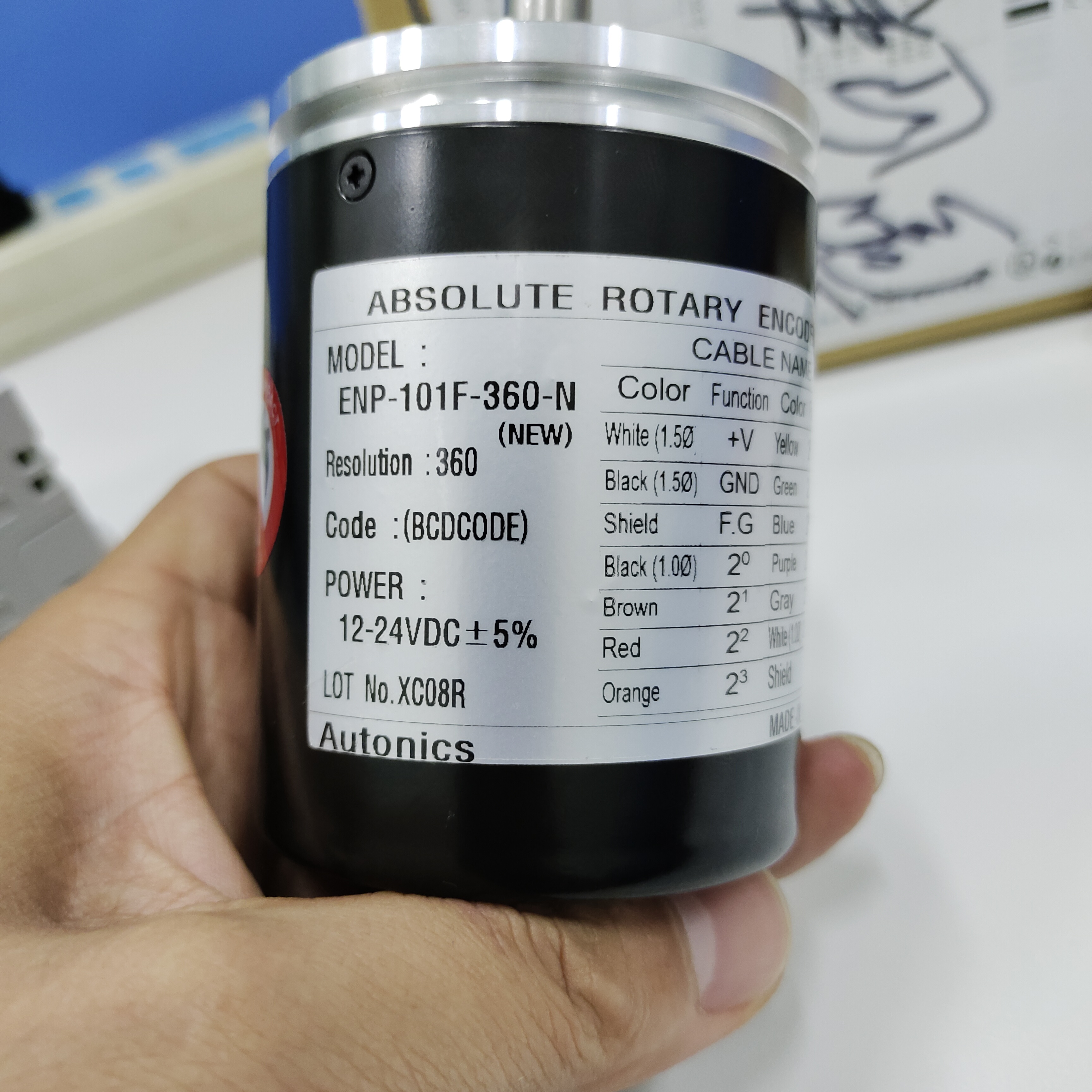

圖片:
圖片:
各位大神,
   請教下這款絕對值編碼器連接PLC改怎么接線呢?PLC是FX5UC,編碼器是一圈360個脈沖的BCD碼輸出的,輸出信號線有10根線……搞得一頭霧水死機了
先謝各位了!
[ 此帖被13281383339在2023-07-07 07:54重新編輯 ]
13281383339
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 146 點
下載積分: 2495 分
在線時間: 52(小時)
注冊時間: 2019-01-11
最后登錄: 2025-01-10
查看13281383339的 主題 / 回貼
1樓  發表于: 2023-07-07 08:40
請教下接在了FX5UC 的X46-X5710個輸入點上,用BIN轉換出來的數字不對,求各位指點一下!
lochao
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 305 點
下載積分: 4737 分
在線時間: 765(小時)
注冊時間: 2010-07-05
最后登錄: 2025-07-10
查看lochao的 主題 / 回貼
2樓  發表于: 2023-07-07 08:58
10根線直接接到輸入比如X11---X0, 假設數值對應1101010111,角度就是357°;假設數值對應0000000011,角度就是3°;依次類推
[ 此帖被lochao在2023-07-07 09:37重新編輯 ]
本帖最近評分記錄:
  • 下載積分:+1(13281383339) 真誠感謝!
    lochao
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 305 點
    下載積分: 4737 分
    在線時間: 765(小時)
    注冊時間: 2010-07-05
    最后登錄: 2025-07-10
    查看lochao的 主題 / 回貼
    3樓  發表于: 2023-07-07 08:59
    最終的角度值是十六進制 不是十進制
    本帖最近評分記錄:
  • 下載積分:+1(13281383339) 真誠感謝!
    13281383339
    級別: 探索解密
    精華主題: 0
    發帖數量: 66 個
    工控威望: 146 點
    下載積分: 2495 分
    在線時間: 52(小時)
    注冊時間: 2019-01-11
    最后登錄: 2025-01-10
    查看13281383339的 主題 / 回貼
    4樓  發表于: 2023-07-07 09:18
    引用
    引用第2樓lochao于2023-07-07 08:58發表的  :
    10根線直接接到輸入比如X10---X1, 假設數值對應1101010111,角度就是357°;假設數值對應0000000011,角度就是3°;依次類推


    感謝解答,還有個疑問向您說的那樣X1接最低位,X10接最高位,使用BIN K3X1 D0來讀取編碼器的數值,D0里面就是具體角度了嗎?
    13281383339
    級別: 探索解密
    精華主題: 0
    發帖數量: 66 個
    工控威望: 146 點
    下載積分: 2495 分
    在線時間: 52(小時)
    注冊時間: 2019-01-11
    最后登錄: 2025-01-10
    查看13281383339的 主題 / 回貼
    5樓  發表于: 2023-07-07 09:21
    引用
    引用第3樓lochao于2023-07-07 08:59發表的  :
    最終的角度值是十六進制 不是十進制


    感謝指教,BIN轉換讀出來數據始終不對,也不是16進制數據第一次使用,不知道哪里沒弄對。
    怒懟懟
    閑魚 哦豁拐咯  有一些工控資料及硬件二
    級別: 家園常客
    精華主題: 0
    發帖數量: 228 個
    工控威望: 782 點
    下載積分: 1224 分
    在線時間: 44(小時)
    注冊時間: 2023-06-08
    最后登錄: 2025-06-03
    查看怒懟懟的 主題 / 回貼
    6樓  發表于: 2023-07-07 09:41
    閑魚 哦豁拐咯  有一些工控資料及硬件二 次賦能
    lochao
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 305 點
    下載積分: 4737 分
    在線時間: 765(小時)
    注冊時間: 2010-07-05
    最后登錄: 2025-07-10
    查看lochao的 主題 / 回貼
    7樓  發表于: 2023-07-07 10:12

      對三菱不是很熟 沒有測試
    卓發智能
    相互學習,共同進步。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2493 個
    工控威望: 3110 點
    下載積分: 12525 分
    在線時間: 672(小時)
    注冊時間: 2008-08-03
    最后登錄: 2025-06-14
    查看卓發智能的 主題 / 回貼
    8樓  發表于: 2023-07-07 10:30

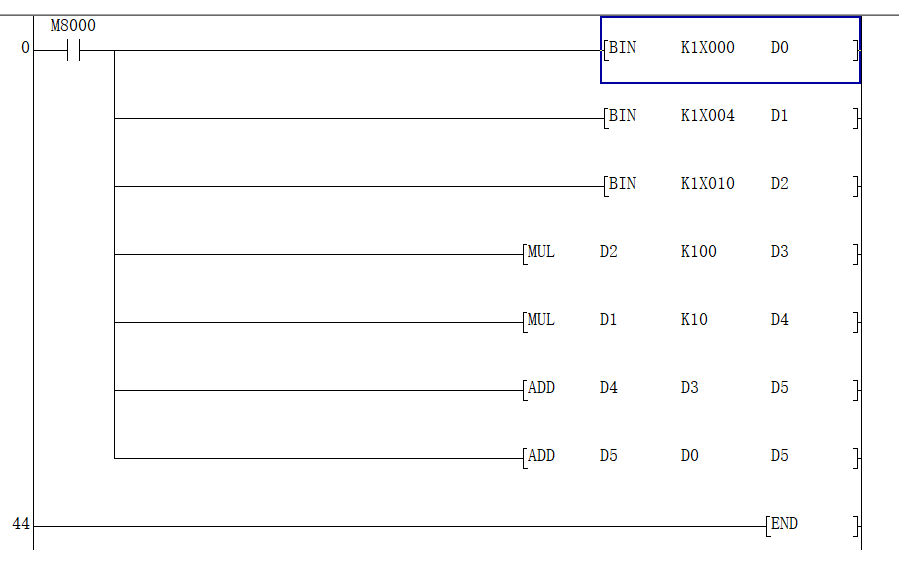

    什么是BCD碼?是用4位二進制數表示1位十進制數。如8421碼,1111 等于15

    Yellow--2的0次方    Green--2的1次方     Blue--2的2次方    Purple--2的3次方      十位的數據
    Gray--2的0次方     White--2的1次方     百位的數據

    十位的數據就*10    百位的數據就*100

    這里我就不寫出個位的數據了,相們大家都明白了。
    [ 此帖被呂工在2023-07-07 10:40重新編輯 ]
    本帖最近評分記錄:
  • 下載積分:+3(13281383339) 真誠感謝!多謝指導!
  • 相信自我!
    卓發智能
    相互學習,共同進步。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2493 個
    工控威望: 3110 點
    下載積分: 12525 分
    在線時間: 672(小時)
    注冊時間: 2008-08-03
    最后登錄: 2025-06-14
    查看卓發智能的 主題 / 回貼
    9樓  發表于: 2023-07-07 10:34
    總計要占用10個輸入點,個位數據占4個點,十位數據占4個點,百位數據占2個點,切記BCD碼是用4位二進制數表示1位十進制數的。相信這下樓主應當能計算出準確的脈沖數據了。
    相信自我!
    lochao
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 305 點
    下載積分: 4737 分
    在線時間: 765(小時)
    注冊時間: 2010-07-05
    最后登錄: 2025-07-10
    查看lochao的 主題 / 回貼
    10樓  發表于: 2023-07-07 10:40

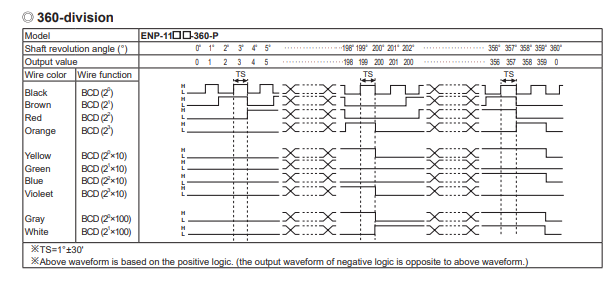

    最近剛好用過這個編碼器
    本帖最近評分記錄:
  • 下載積分:+1(13281383339) 真誠感謝!
    旋轉編碼器
    級別: 略有小成
    精華主題: 0
    發帖數量: 199 個
    工控威望: 322 點
    下載積分: 1331 分
    在線時間: 33(小時)
    注冊時間: 2016-12-22
    最后登錄: 2025-07-09
    查看旋轉編碼器的 主題 / 回貼
    11樓  發表于: 2023-07-08 10:40
    BCD格式的就是從低位到高位依次接就可以了  2的零次方到2的三次方接個位也就是X0~x3  2的零次方*10到2的三次方*10接10位 Y也就是接X4~X7、、、、依次接下去就行
