樓主發表于: 2022-04-22 15:53

只看樓主 | 小中大

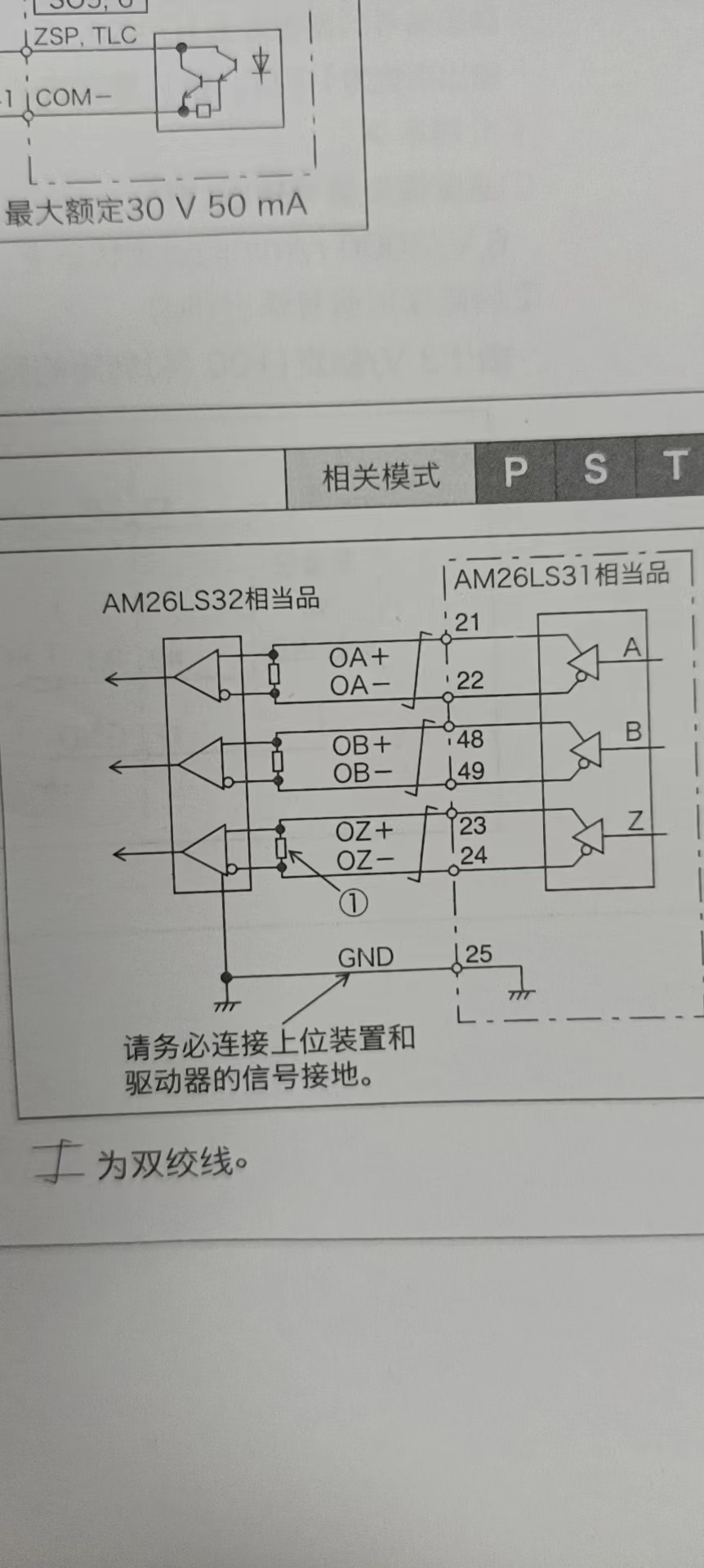

圖片：

哪位大師能跟講下這個松下A6伺服驅動器X4接口的OA+ OA-,OB+ OB-,跟PLC高速脈沖輸入口怎么連接？

我想監控馬達走的位置跟編碼器發出來的是否一致

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4442 個
工控威望: 7825 點
下載積分: 16048 分
在線時間: 3046(小時)
注冊時間: 2016-10-31
最后登錄: 2025-01-21
查看夢雨天涯的主題 / 回貼

1樓發表于: 2022-04-23 00:36

只看該作者 | 小中大

你應該是讀取編碼器絕對值和你當前伺服位置做比較。然后有個上下公差。。。這不就行啦行啦

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

marksman_01

一起進步

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 486 個
工控威望: 528 點
下載積分: 3296 分
在線時間: 136(小時)
注冊時間: 2019-06-01
最后登錄: 2025-01-22
查看marksman_01的主題 / 回貼

2樓發表于: 2022-04-23 09:30

只看該作者 | 小中大

如果是S/S接24V+的話，OA-,OB-,接0V，OA+,OB+接X點位信號

ren1823

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 328 個
工控威望: 2744 點
下載積分: 1894 分
在線時間: 446(小時)
注冊時間: 2019-08-01
最后登錄: 2025-01-21
查看ren1823的主題 / 回貼

3樓發表于: 2022-04-23 13:38

只看該作者 | 小中大

圖中是伺服差分式信號，PLC只能接收集電極式信號。淘寶買塊轉接板就行了

樓主留言：

好的，謝謝了，我現在知道怎么整了

本帖最近評分記錄：

下載積分:+5(工控肥仔) 用差分板轉換信號成功， ..

工控肥仔

工控肥仔

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 687 個
工控威望: 5687 點
下載積分: 5041 分
在線時間: 804(小時)
注冊時間: 2018-11-17
最后登錄: 2025-01-20
查看工控肥仔的主題 / 回貼

4樓發表于: 2022-05-06 10:00

只看該作者 | 小中大

感謝各位的回復，買差分板試機OK，非常好用

永宏新華

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 347 個
工控威望: 382 點
下載積分: 13930 分
在線時間: 111(小時)
注冊時間: 2022-02-16
最后登錄: 2025-01-20
查看永宏新華的主題 / 回貼

5樓發表于: 2022-05-06 10:13

只看該作者 | 小中大

學習學習

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 3272 點
下載積分: 17583 分
在線時間: 413(小時)
注冊時間: 2020-01-07
最后登錄: 2025-01-21
查看cypress1121的主題 / 回貼

6樓發表于: 2022-05-06 11:42

只看該作者 | 小中大

A B用差分轉開集極電路板即可，我都這樣用。另外Z的話可直接接PLC輸入，伺服接點為19.CZ。

另一個方式用高速計數模組，可惜好像只支援FX3U系列~~
