引用

引用樓主zx1234于2021-11-03 21:48發表的 工控愛好者請教大家正反轉問題 :

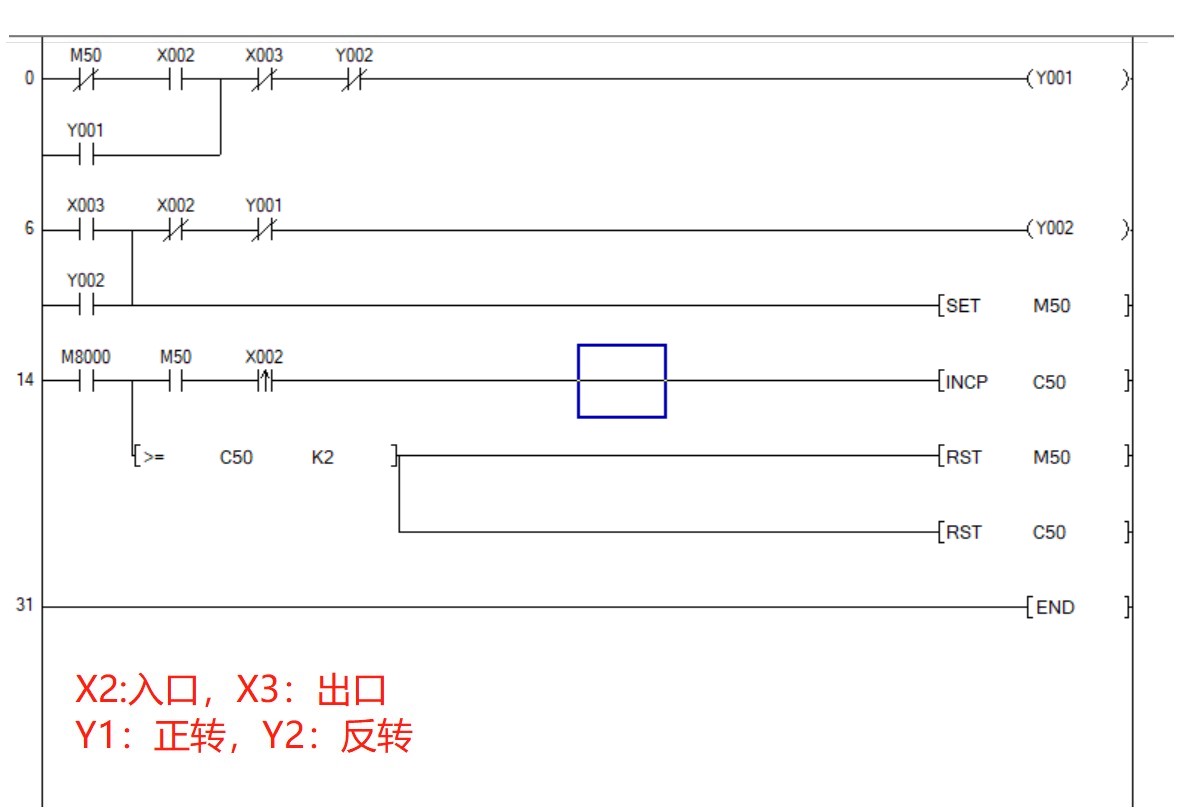

一傳送帶入口及出口各有1個感應器，當入口感應器感應到物體時，傳送帶正轉，碰到出口感應器時傳送帶停止并反轉，碰到入口感應器時傳送帶停止。看似簡單的我卻整不出梯形圖，特來論壇請教大家，謝謝！

引用

引用第8樓zx1234于2021-11-04 10:33發表的  :
物件放在入口時，Ⅹ2導通，丫1正轉運行后，物件此時已離開了，此時x2沒有信號了，當物件運行碰到出口感應器X3時，x3導通后丫1停止，丫2反轉運行，反轉運行后，物件往入口方向運行，此時X3沒有信號了，當物件反轉運行碰到入口感應器x2時，觸發丫2反轉停止，當工人取出物件后，X2沒有信號了。這是一個動作過程。廠里機器有這個動作，所以想學習人家是怎么實現的。謝謝大家！

引用

引用第8樓zx1234于2021-11-04 10:33發表的  :
物件放在入口時，Ⅹ2導通，丫1正轉運行后，物件此時已離開了，此時x2沒有信號了，當物件運行碰到出口感應器X3時，x3導通后丫1停止，丫2反轉運行，反轉運行后，物件往入口方向運行，此時X3沒有信號了，當物件反轉運行碰到入口感應器x2時，觸發丫2反轉停止，當工人取出物件后，X2沒有信號了。這是一個動作過程。廠里機器有這個動作，所以想學習人家是怎么實現的。謝謝大家！
