樓主  發表于: 2020-09-03 09:41
我的接近開關有正負極和信號線三個端子，與plc連接時將信號線與plc連接就行吧，還需要為plc的公共端供電嗎？我還有其他的普通的按鈕開關只有正負極這個是不是不能連在和接近開關連在同一個公共端的輸入點上啊，麻煩各位前輩指點一下。
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 70232 分
在線時間: 758(小時)
注冊時間: 2008-01-07
最后登錄: 2025-07-06
查看和諧共贏的 主題 / 回貼
1樓  發表于: 2020-09-03 09:43
看你用PLC電源還是外部電源，什么品牌PLC
樓主留言：
西門子的plc，用外部的開關電源進行供電
魅傷憶
級別: 家園常客
精華主題: 0
發帖數量: 25 個
工控威望: 573 點
下載積分: 18694 分
在線時間: 89(小時)
注冊時間: 2018-02-28
最后登錄: 2025-06-24
查看魅傷憶的 主題 / 回貼
2樓  發表于: 2020-09-03 10:00
1、你的PLC公共端肯定要和信號有閉合回路，公共端接了開關電源，你直接接開關電源即可，一般的PLC都是這樣接線的
2、輸入點的公共點一般是內部短接的，除非是分開的公共端。否則你有效連接都是接一起的。
樓主留言：
那三線制的開關電源怎么接啊？正負兩極接24V,信號端接輸入點，那這個公共端還能接普通的按鈕開關和供電嗎?
xq123456
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 146 點
下載積分: 553 分
在線時間: 55(小時)
注冊時間: 2020-08-20
最后登錄: 2022-09-24
查看xq123456的 主題 / 回貼
3樓  發表于: 2020-09-03 10:46

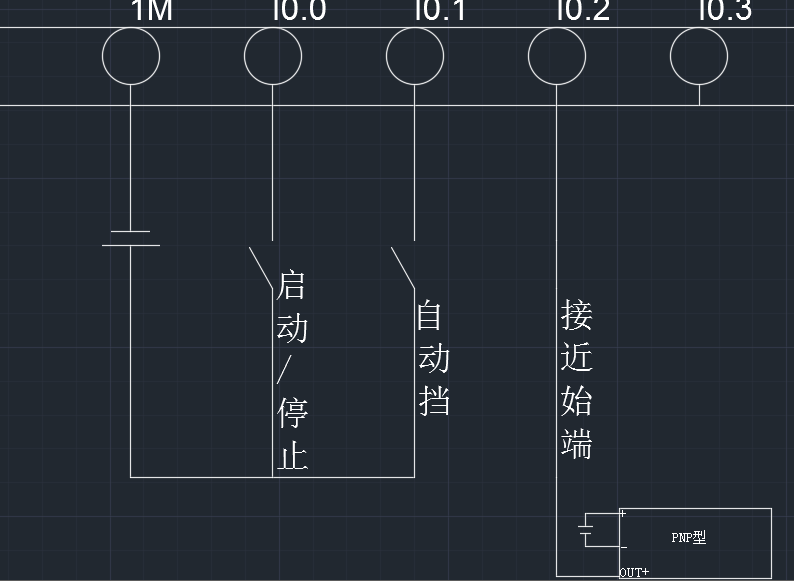

圖片：
這樣畫對嗎？
cs315322392
級別: 略有小成
精華主題: 0
發帖數量: 189 個
工控威望: 237 點
下載積分: 963 分
在線時間: 112(小時)
注冊時間: 2020-03-19
最后登錄: 2025-06-18
查看cs315322392的 主題 / 回貼
4樓  發表于: 2020-09-03 10:50
注意你的近接 是PNP  還是 NPN
樓主留言：
是PNP型的這樣是對的吧
zhuo610616
級別: 略有小成
精華主題: 0
發帖數量: 141 個
工控威望: 251 點
下載積分: 1503 分
在線時間: 232(小時)
注冊時間: 2014-07-16
最后登錄: 2023-03-12
查看zhuo610616的 主題 / 回貼
5樓  發表于: 2020-09-03 14:50
主要是共源，就沒問題，千萬別弄幾個源，特殊需求例外，
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 70232 分
在線時間: 758(小時)
注冊時間: 2008-01-07
最后登錄: 2025-07-06
查看和諧共贏的 主題 / 回貼
6樓  發表于: 2020-09-03 15:16
引用
引用第1樓和諧共贏于2020-09-03 09:43發表的  :
看你用PLC電源還是外部電源，什么品牌PLC

可以接漏型輸入1M端接-輸入端子接+   輸入接源型1M端接+ 輸入端子接-
wangsiwn
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 124 點
下載積分: 2737 分
在線時間: 22(小時)
注冊時間: 2014-05-19
最后登錄: 2025-05-27
查看wangsiwn的 主題 / 回貼
7樓  發表于: 2020-09-03 19:26
如果接近開關是接外部電源，外部電源的COM端要和PLC的COM端短接。
受不了了
級別: 家園常客
精華主題: 0
發帖數量: 641 個
工控威望: 769 點
下載積分: 1758 分
在線時間: 490(小時)
注冊時間: 2015-06-17
最后登錄: 2025-07-06
查看受不了了的 主題 / 回貼
8樓  發表于: 2020-09-04 11:08
上課打瞌睡去了
生產技術李鋼
級別: 網絡英雄
精華主題: 0
發帖數量: 412 個
工控威望: 11228 點
下載積分: 10323 分
在線時間: 246(小時)
注冊時間: 2018-07-24
最后登錄: 2025-07-06
查看生產技術李鋼的 主題 / 回貼
9樓  發表于: 2020-09-18 17:18
接近開關與PLC公共端是同一個24VDC電源。
