實例圖片

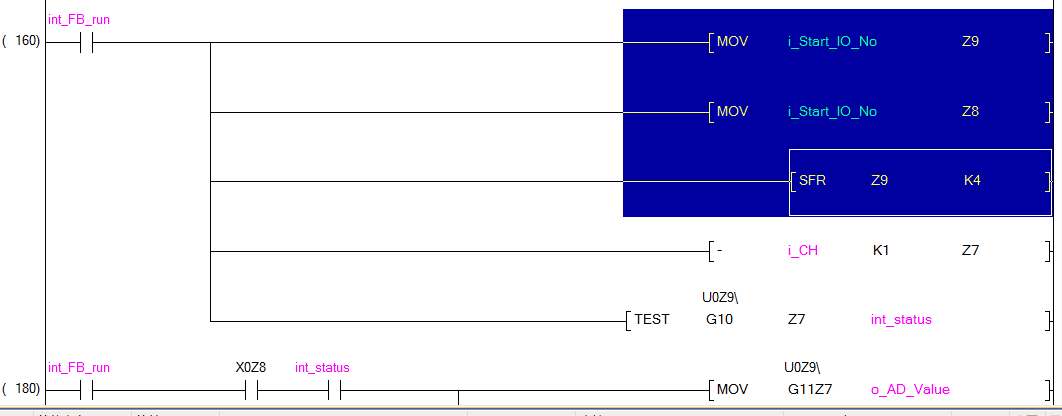

   這是三菱一個Q64AD  FB的源內容，怎么也沒搞明白，求大神幫忙分析一下


    mov  模塊起始地址 z9
      mov  模塊起始地址 z8
      SFR  z9  k4
然后
經過條件x0z8后 mov   U0Z9/G11     到D寄存器

疑惑如下：
Z9經過     SFR  z9  k4后，內容為0?    U0Z9/G11   怎么指定CH號？


謝謝大神

sfr已經左移動了，所以沒有值；U0Z9/G11是一種組合元件，難以理解你就理解成D就好

z9=0的話，u0z9=u0,
z9=1的話，u0z9=u1,以此類推
u0是第一個模塊，u1是第二個模塊，……
G10、G11、G12，G13是該模塊第1－4通道的值，這個要看模塊的BFM了，記不清是不是G10-G13，
大概是這樣的，具體的看模擬量說明書

謝謝各位了，原來是我沒搞懂插槽號和起始地址號的概念
