1樓配置清單+程序包 （ 不想下載的可直接看程序貼圖 ）

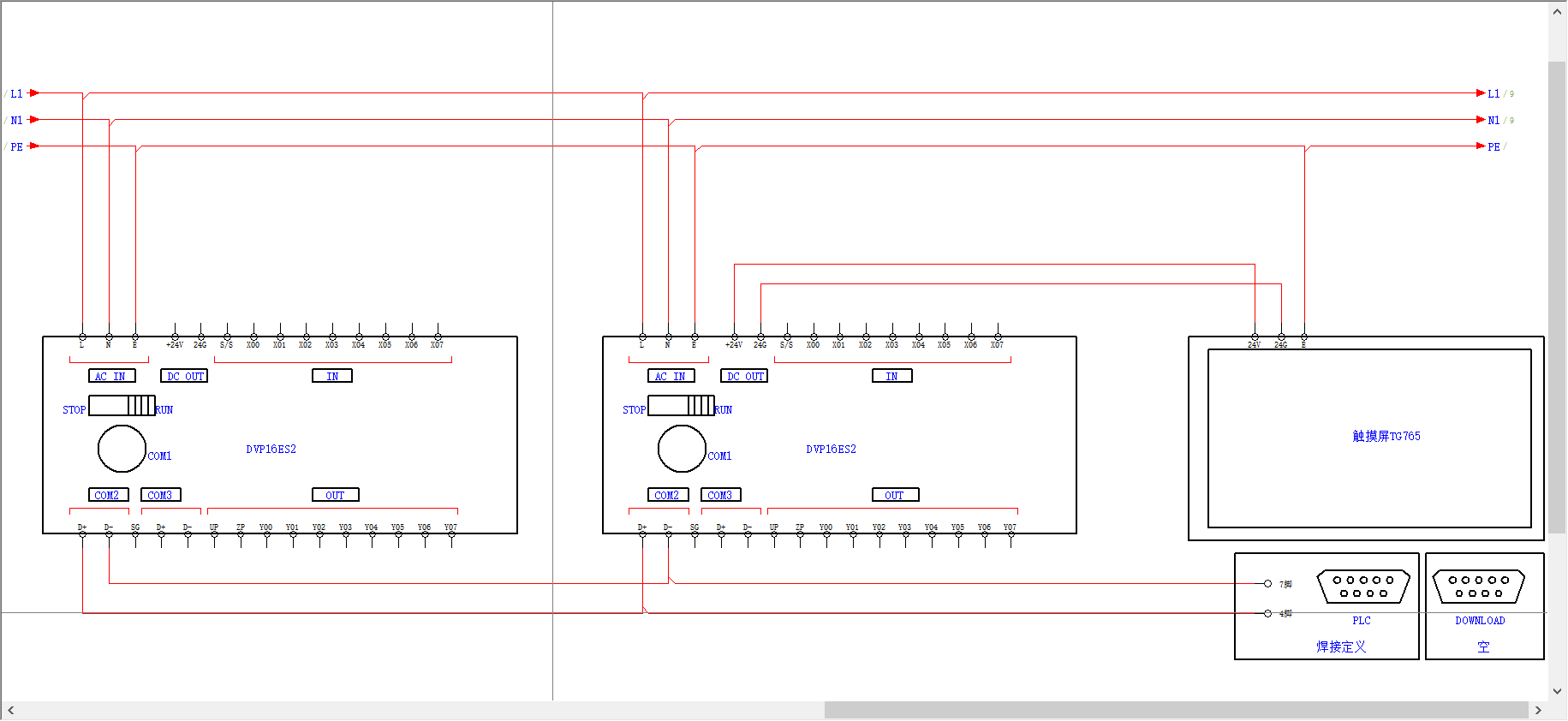

2樓接線

3樓程序貼圖




配置清單：

1.信捷觸摸屏TG765-MT  * 1臺

2.臺達PLC DVP-16ES200T  *2臺


DEMO-HMI.zip (1035 K) 下载次数:1636
DEMO-PLC1.zip (2 K) 下载次数:1135
DEMO-PLC2.zip (2 K) 下载次数:1059

久等了，各位看官，圖紙奉上！！！

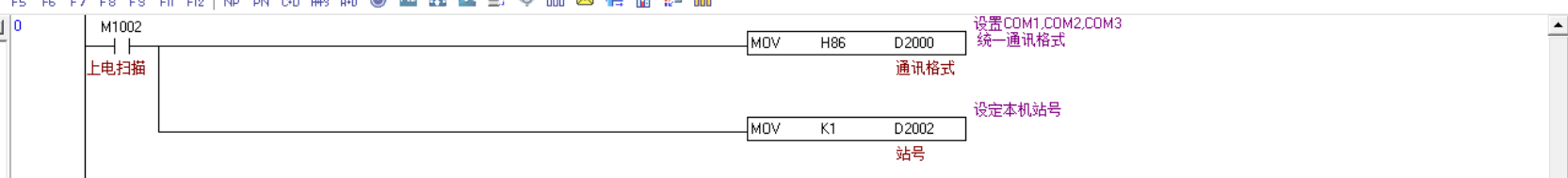

1#PLC  程序




注解：為了方便理解，特此寫個寄存器，設置通訊格式。
H86     波特率=9600  數據為=7  偶校驗 停止位=1
站號=1

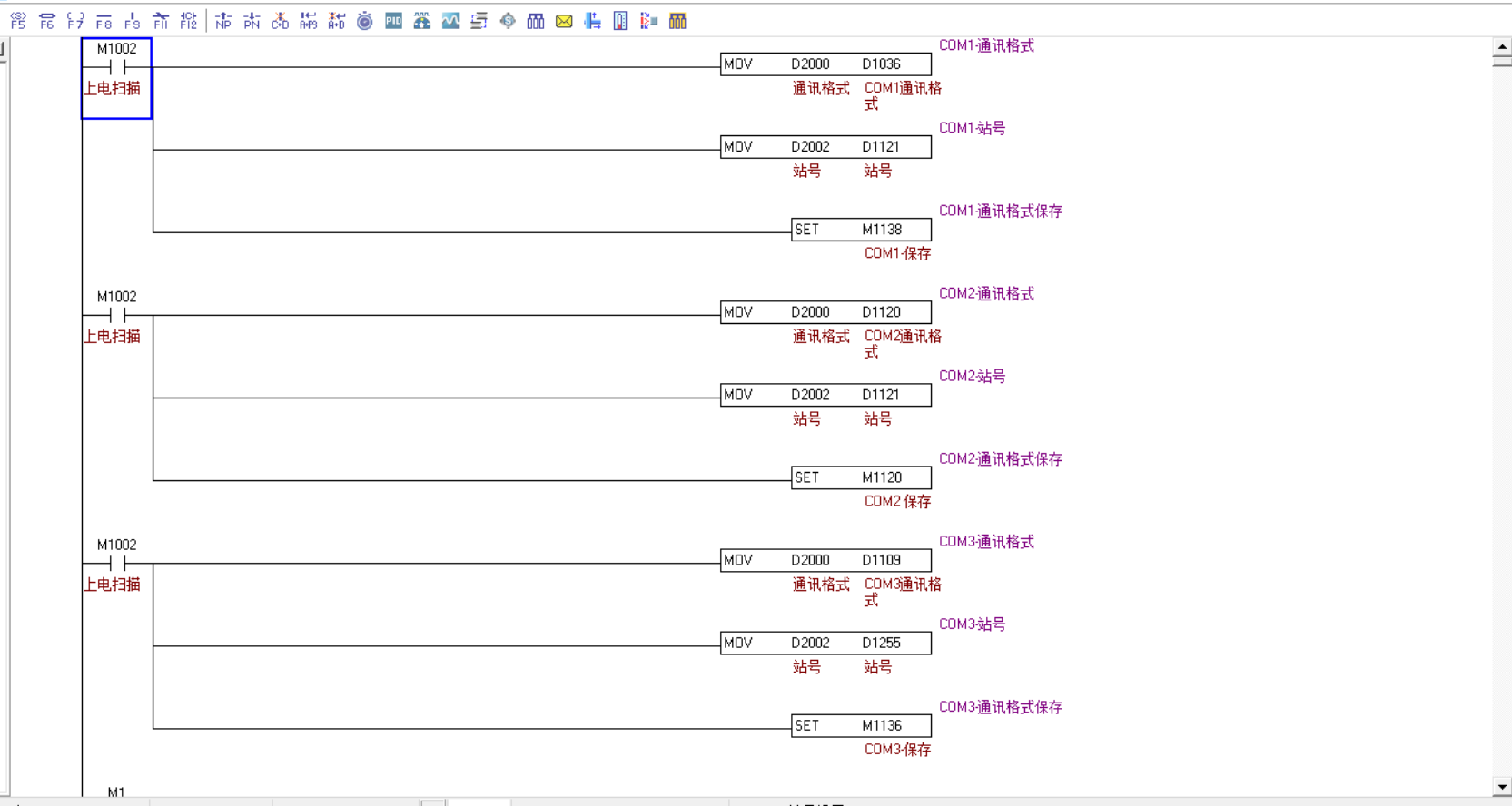

注解：為了方便通訊，三個通訊口通訊格式都設置一樣。



注解：1#PLC執行程序




------------我---------是--------分-----------割-----------線------------

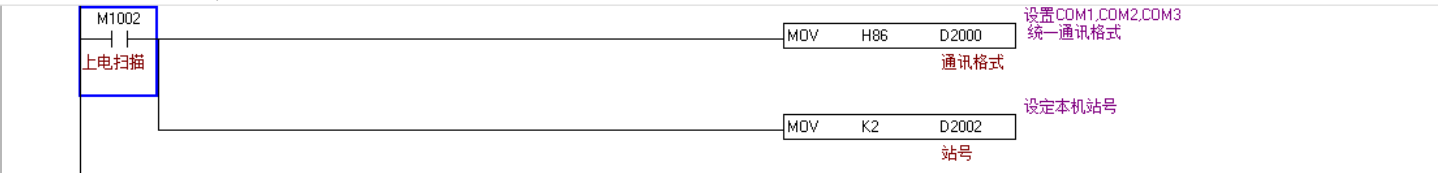

2#PLC  程序






注解：
H86=   波特率=9600  數據為=7  偶校驗 停止位=1
站號=  2

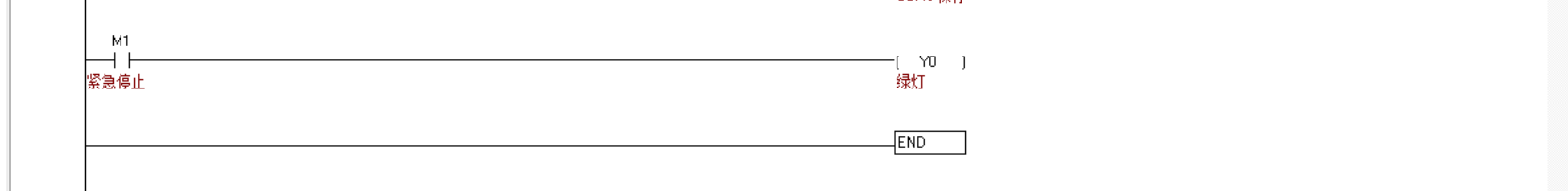

注解：2#PLC執行程序

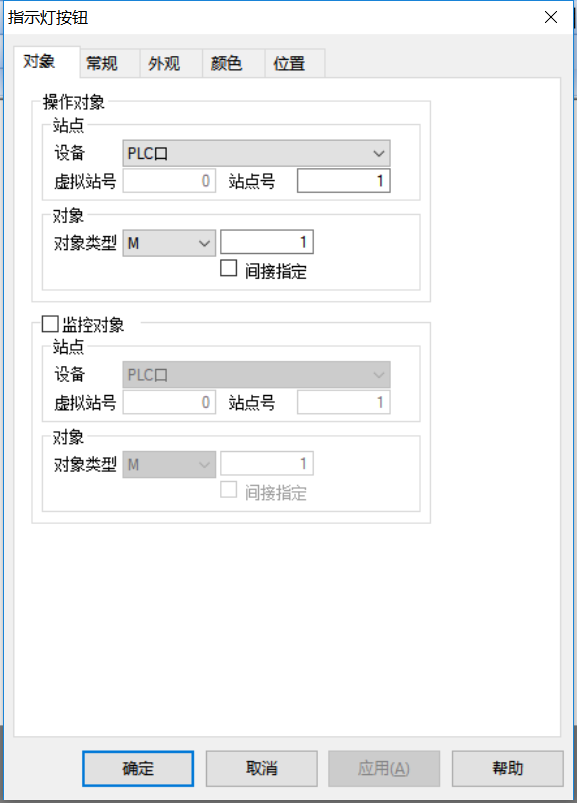

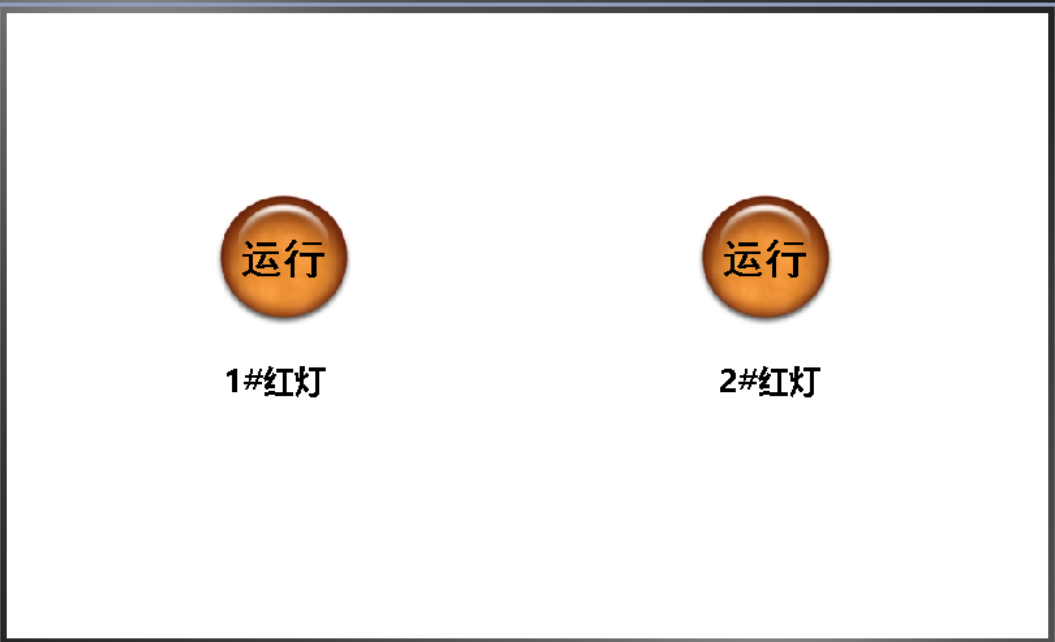

觸發1#PLC紅燈亮起的按鈕




觸發2#PLC紅燈亮起的按鈕






3樓程序

樓主介紹很詳細 難得

樓主介紹很詳細，點贊

很詳細。樓主有耐心。辛苦啦！

學習了

學習學習

樓主好人一個

感謝樓主熱心分享

感謝樓主的分享
