我們公司設備上壞了一個FESTO的SME-8-K-LED-24磁性開關，當時看這個開關的接法是棕線接0V,藍線接24V，  黑線接三菱PLC端子。后來我們采購了同樣型號的磁性開關，按照這種接法，始終無法感應到氣缸上的磁環，指示燈不亮，后來把棕線接24V，藍線接0V，能感應到磁環了，也有信號了，但是這個信號卻是反過來了。按照它的說明書介紹，這是個雙極性磁性開關，藍線接0V，棕線接24V也是可以的，可為什么就是無法感應磁環？而且連續試用了4個都是這樣，因?yàn)檫@事嚴重耽誤生產被老板狠罵了一頓，到底是我們接錯了線還是買到了假貨？求有用過這種磁性開關的師傅解釋一下。

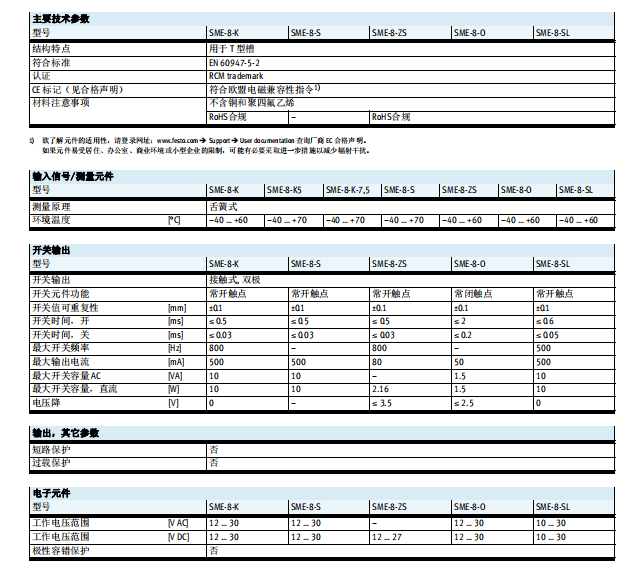

我上面說錯了，按照它的說明書介紹，這是個雙極性磁性開關，藍線接24V，棕線接0V也是可以的

磁性開關沒有正負的，就2條線，

有時候反過來接 信號是有的 就是指示燈不亮

磁性開關的原理，就是一個開關

問下客服   怎么樣

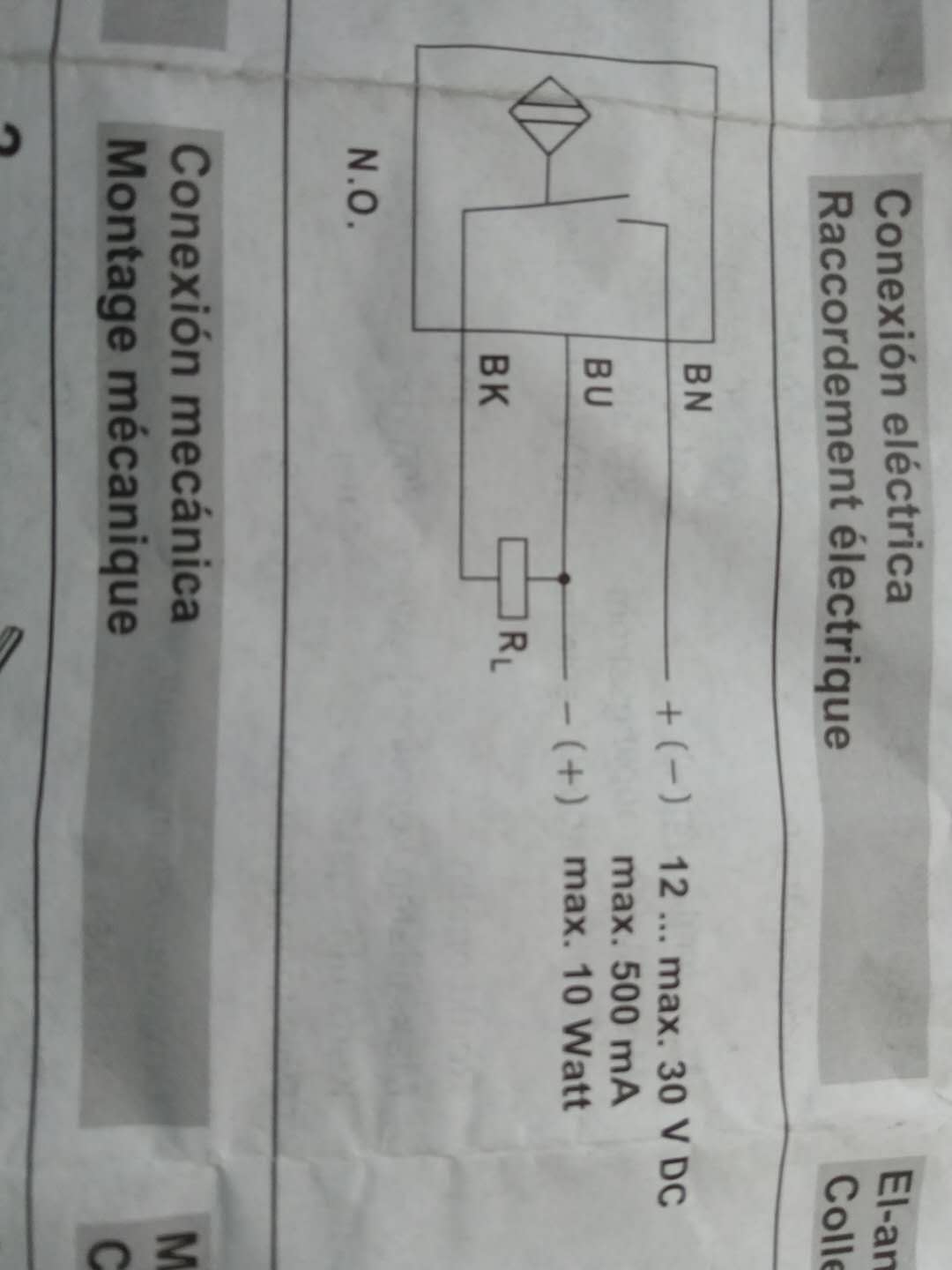

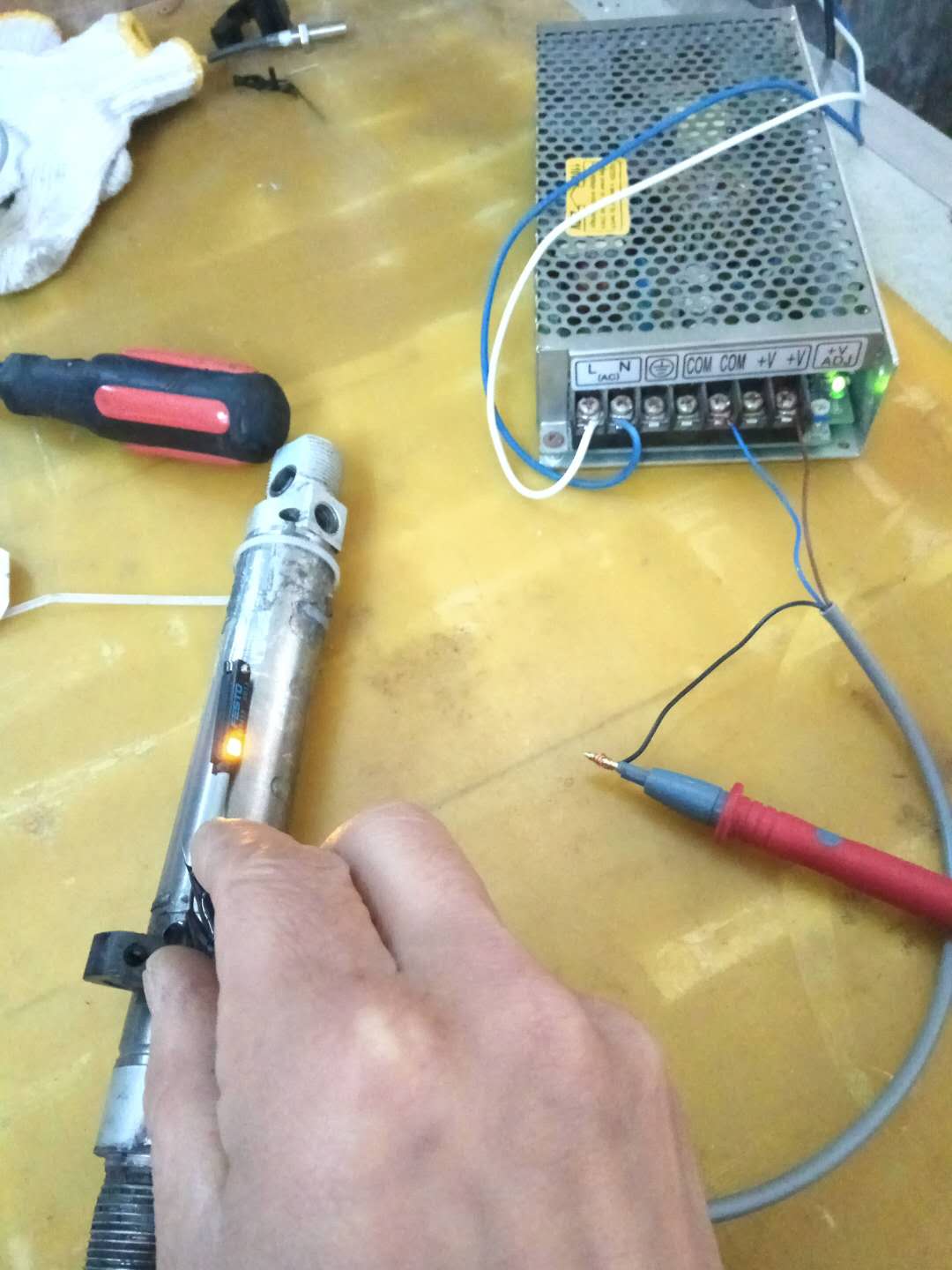

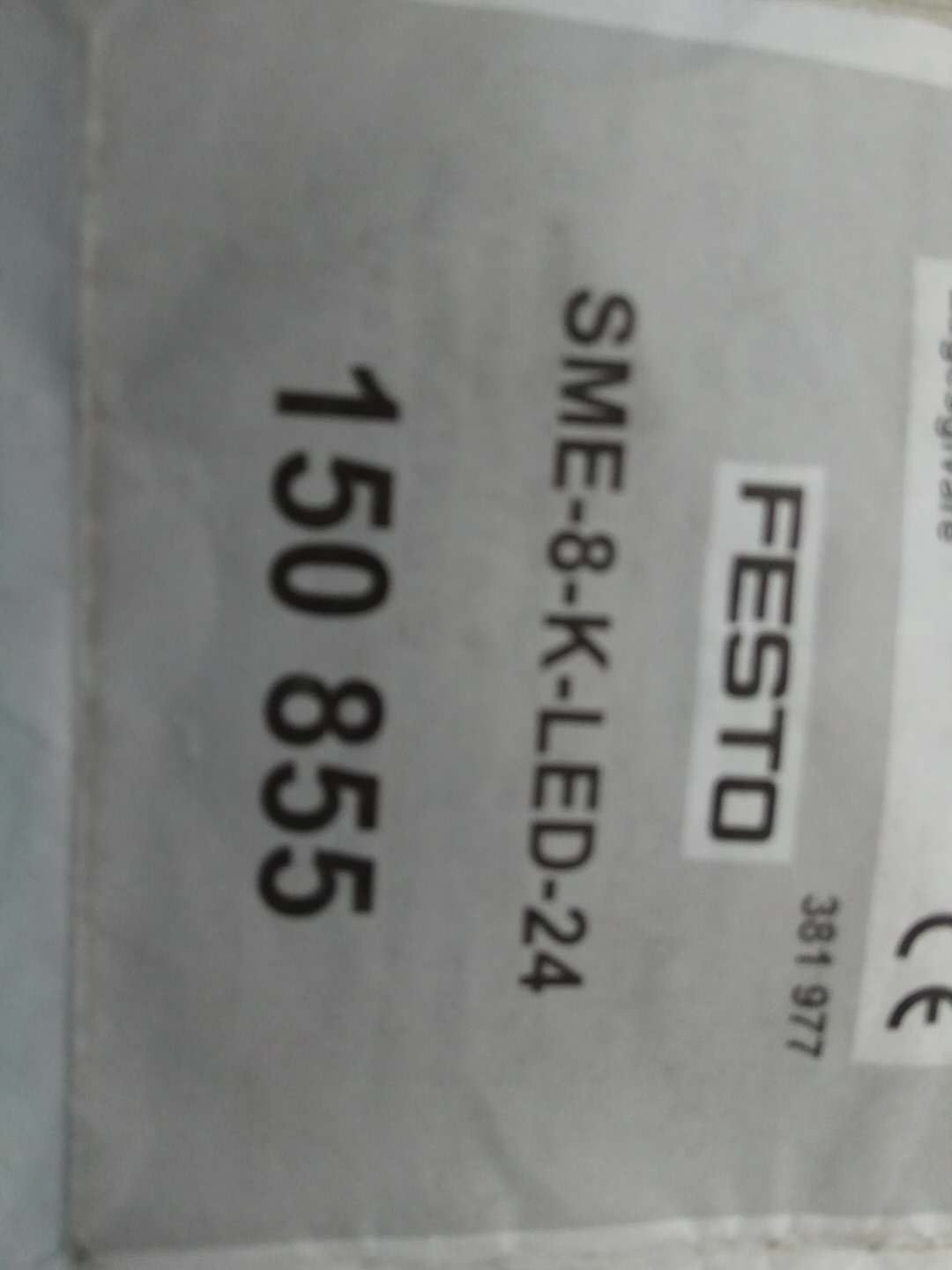

這是這個開關的接線圖和型號，還有測試照片，各位幫忙看看，是不是我們公司買到山寨假貨了

如果我沒有看錯，你這兩張圖是同一種接法吧
樓主想表達的是什么

誰有FESTO的技術支持方面的工程師的聯系方式可以告知一下，這個問題不搞清楚交不了差的，先謝過了！

這個玩意是不是具有NPN和Pnp兩種功能？接的時候需要變通一下。假如你當它是npn來用。那么PLC這邊就按npn來接。如果當它是Pnp來用。那么PLC就按Pnp來接。不能混淆了。這個和定位模塊正邏輯、負邏輯。伺服控制器接收脈沖類型正邏輯、負邏輯相似。要兩邊對得上。我猜的。

試驗圖片發不全，你覺得自己有理嗎？

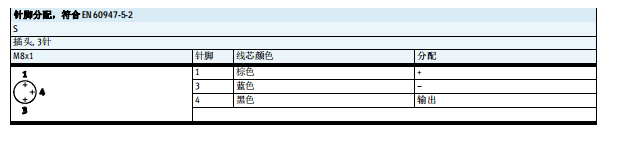

雙極性的開關我這不常用，但是雙極性應該所的是雙極性信號而不是接線方式可變，因?yàn)檎f明書上并沒有明確說明是NPN還是PNP，但接線方式只能是紅正藍負黑信號，在感應上的情況下用萬用表分別測量黑線跟0V、24V，看看有無信號
還有這種開關是常開的，就是無感應時無信號，有感應時有信號

同意樓上的觀點，看看黑線輸出的是0V或者24v
