現有的PLC原理圖，大家基本都用的CAD畫的吧，屬于二維；
我們能否用軟件畫出三維的電控箱，看的很直觀？有大神試過嗎？

e-plan，我不會，用e-plan也是畫二維。
三維，無非加了個高度，這個事先考慮好，就可以了，還有干涉問題

solidworks +插件 可以自動布線

solidworks是機構工程師畫3D圖用到軟件吧？

引用

引用第3樓ma924888027于2018-03-05 14:02發表的  :
solidworks是機構工程師畫3D圖用到軟件吧？

那是你見識少了，二樓說的沒錯，可以用solidworks畫電氣線路的，可以畫成跟實物一樣的。

用EPLAN也可以畫3D箱柜，安裝個EPLAN Pro Panel，不過要想畫得精細還得用Solidworks先建模，也有自動布線功能。如果只是考慮規劃箱柜布局問題，用EPLAN還是很方便的，非要把每個零部件做的很逼真放上去感覺展示功能大于實際用處。

其實CAD也能畫三維，只是你安裝的是簡約版

可以用ELPAN propanel 畫三維圖，比較麻煩，
很多元件沒有三維圖，有三維圖的還要自己重新定義接線點，直接能拿來用的不多。
端子這類比較好，菲尼克斯有專門軟件直接輸出三維端子，集成在EPLAN里。
好像布線是根據二維圖來自動布線的。

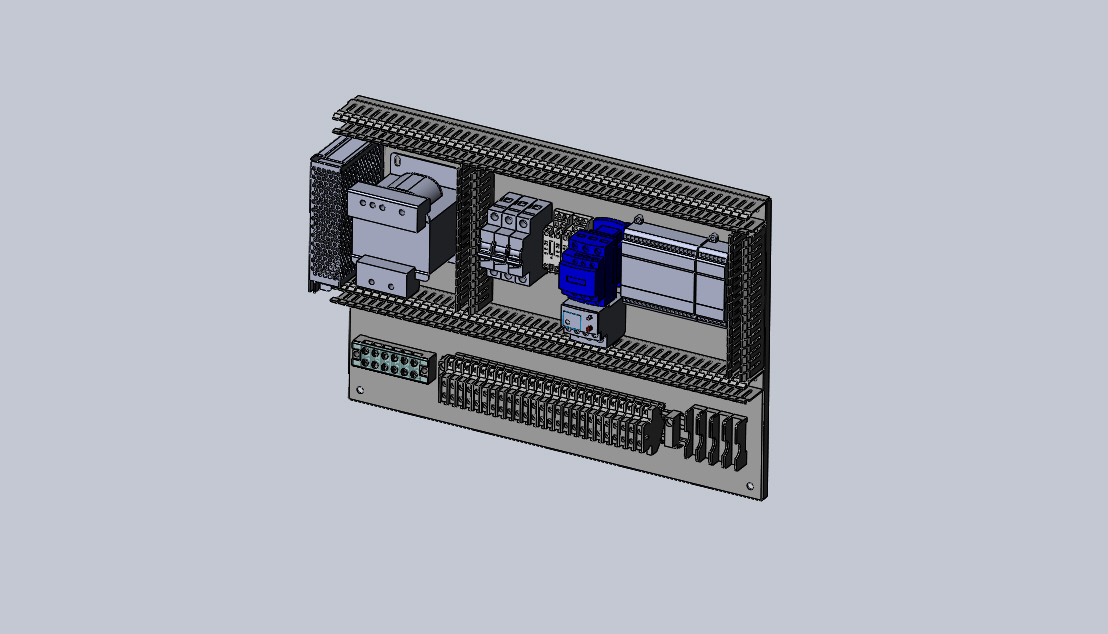

我是用solidworks畫的

solidworks +插件 可以自動布線

厲害了，大家==我也去嘗試==

電控箱畫成3維的，十足的裝逼，除非接有大工程，給別人出方案，可以顯得專業。如果是普通工程的話，要么是閑得沒事做了，要么就是練手。
