樓主  發表于: 2018-01-01 19:38
有沒有這樣一個軟件,通過gerber文件生成一個PCB板的圖片,這張圖片能顯示PCB板的樣子以及它的所有焊點,然后操作人員在這張圖片上選擇一部分需要用的焊點,然后這個軟件能導出所選擇的焊點坐標,以文本格式輸出,
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2115 個
工控威望: 3038 點
下載積分: 25393 分
在線時間: 1515(小時)
注冊時間: 2014-01-05
最后登錄: 2025-07-09
查看不小心遇見你的 主題 / 回貼
1樓  發表于: 2018-01-02 11:00
為了資料保密和傳輸方便,交給PCB廠商打樣的資料一般以Gerber和鉆孔文件為主,換句話說,只要有前面說的兩種文件,就能制作出你想要的PCB了。
一般來說,交給PCB廠商的Gerber有以下幾層:
GTO(Top Overlay, 頂層絲印層,常見的白油)
GTS(Top Solder,頂層阻焊層,常見的綠油)
GTL (Top Layer,頂層走線層)
Gx  (中間信號層,x為層數)
GBL (Bottom Layer, 底層走線層)
GBS (Bottom Solder,底層阻焊層)
GBO (Bottom Overlay, 底層絲印層)
GMx  (Mechanical x, 機械層,用來定義板邊。部分人喜歡用GKO(Keep-Out Layer)來定義板邊)
因此,交給廠家的Gerber資料一共有(7+x)個,其中x為中間信號層的數量,比如你的PCB是雙面板,那么你的Gerber文件就有(7+0)個;假如你的是4層板,那么你的Gerber文件就有(7+2)個。
鉆孔文件為文本格式(txt),它一般有1~2個文件(非正圓的孔會單獨放在一個文件)

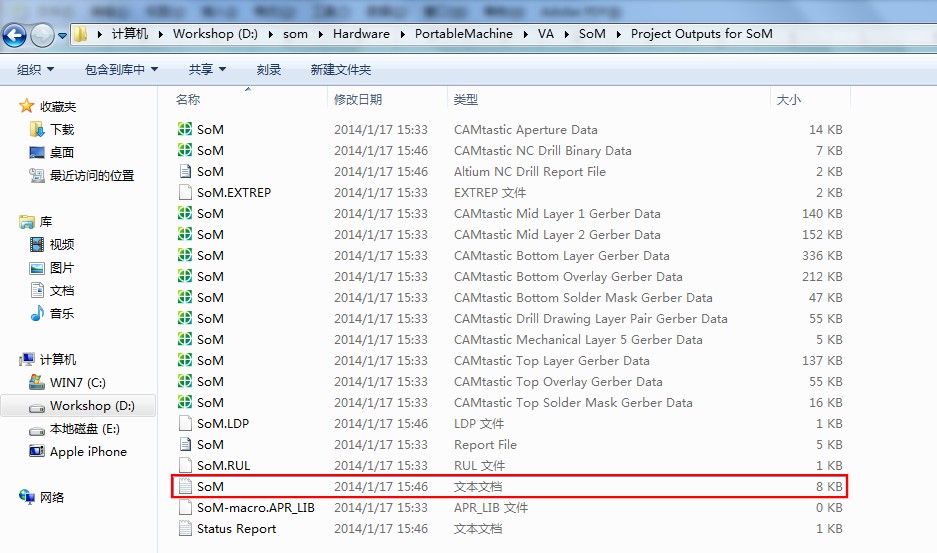

下圖紅框所示即為鉆孔文件

本帖最近評分記錄:
  • 下載積分:+1(renjiawonder) 好貼好貼!
  • 項目、視覺、通訊QQ3515716
    浪嗨嗨
    級別: 略有小成
    精華主題: 0
    發帖數量: 198 個
    工控威望: 410 點
    下載積分: 531 分
    在線時間: 92(小時)
    注冊時間: 2017-04-07
    最后登錄: 2019-07-30
    查看浪嗨嗨的 主題 / 回貼
    2樓  發表于: 2018-01-02 13:14
    這個我知道,就是我不知道的是我只要顯圖片,和提取坐標
    ysn20041231
    學也學不好,不學也學不好,做人不易,做難人不男
    級別: 略有小成
    精華主題: 0
    發帖數量: 141 個
    工控威望: 320 點
    下載積分: 478 分
    在線時間: 62(小時)
    注冊時間: 2007-12-05
    最后登錄: 2019-07-28
    查看ysn20041231的 主題 / 回貼
    3樓  發表于: 2018-01-02 14:28
    VB OK
