       最近做了一套設備，廠家說要附帶電路圖。求解是需要我編程器里面的程序？還是要具體的我哪個位置的開關怎么布置的？
求例子。

                        謝謝解答！

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70698 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-11
查看wwcwwc的主題 / 回貼

1樓發表于: 2014-08-14 15:23

只看該作者 | 小中大

廠家要的是原理圖，當然你能夠給出具體的布局圖那是更好了。

twatson

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 193 個
工控威望: 387 點
下載積分: 2037 分
在線時間: 432(小時)
注冊時間: 2012-03-26
最后登錄: 2025-08-23
查看twatson的主題 / 回貼

2樓發表于: 2014-08-15 09:35

只看該作者 | 小中大

這個問題提出，只能說明樓主是從其他專業轉行過來的。我相當佩服那些沒有電氣圖能裝配電柜、編制PLC程序的專業人士，也非常佩服那些對電氣圖沒任何要求的用戶。

y812970659

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2025-03-19
查看y812970659的主題 / 回貼

3樓發表于: 2014-08-15 11:25

只看該作者 | 小中大

圖片：

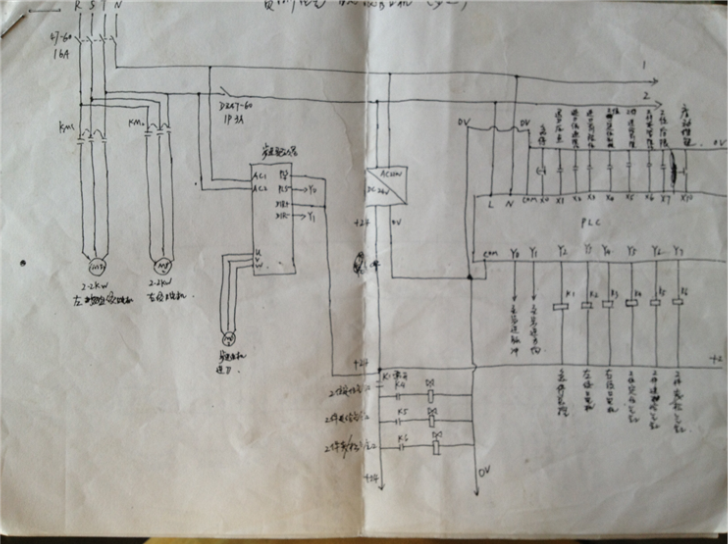

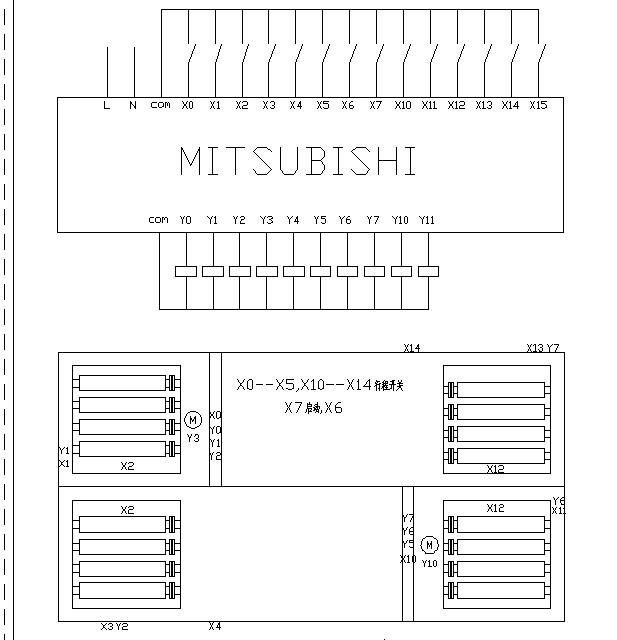

        我裝配電箱用的只有這個圖紙，但是發給廠家后還是說看不懂。請問我還需要如何糾正？


             求專業人士解答。謝謝！1

xiechangwei

拼一個春夏秋冬，贏一個無悔人生。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 219 個
工控威望: 1646 點
下載積分: 3477 分
在線時間: 163(小時)
注冊時間: 2013-11-09
最后登錄: 2025-08-22
查看xiechangwei的主題 / 回貼

4樓發表于: 2014-08-15 11:30

只看該作者 | 小中大

你這叫啥電路圖你x1代表什么Y0又代表什么？？？？？？

y812970659

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 112 個
工控威望: 382 點
下載積分: 8349 分
在線時間: 131(小時)
注冊時間: 2013-08-11
最后登錄: 2025-03-19
查看y812970659的主題 / 回貼

5樓發表于: 2014-08-15 11:51

只看該作者 | 小中大

圖片：

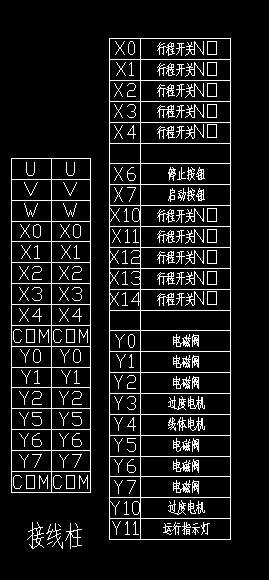

                     X0  Y0  代表什么現場已經很明確了，  每個開關的位置與現場的布局完全吻合。個人認為廠家電工應該看得明白。

yaoxiang

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 241 個
工控威望: 569 點
下載積分: 110188 分
在線時間: 492(小時)
注冊時間: 2010-09-07
最后登錄: 2025-06-27
查看yaoxiang的主題 / 回貼

6樓發表于: 2014-08-15 11:55

只看該作者 | 小中大

你這個連接線圖都不算哇叫示意圖還差不多。

tingfeng

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 94 點
下載積分: 576 分
在線時間: 13(小時)
注冊時間: 2014-08-12
最后登錄: 2014-09-12
查看tingfeng的主題 / 回貼

7樓發表于: 2014-08-15 12:02

只看該作者 | 小中大

不過說真的，就這么幾個點，對于一般的電工來說，真的不需要什么接線圖．人家需要圖紙，你可以用eplan畫一個唄，就這么幾個點，可能半個鐘就可以搞好呢．

zz2679493

三十而立

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 457 點
下載積分: 14881 分
在線時間: 272(小時)
注冊時間: 2014-06-08
最后登錄: 2023-11-24
查看zz2679493的主題 / 回貼

8樓發表于: 2014-08-15 12:49

只看該作者 | 小中大

圖片：

整體電路配置

chqing1361

三人行必有我師

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 269 個
工控威望: 486 點
下載積分: 434 分
在線時間: 590(小時)
注冊時間: 2006-08-17
最后登錄: 2025-07-28
查看chqing1361的主題 / 回貼

9樓發表于: 2014-08-15 12:56

只看該作者 | 小中大

你這只能算是草圖，只有你自己看得明白。

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-08-23
查看wu32u2的主題 / 回貼

10樓發表于: 2014-08-15 13:37

只看該作者 | 小中大

估計那廠家看到樓主的電路圖后，整個人都凌亂了。輸入只寫行程開關，，誰知道你X0的行程開關是對應哪個，輸出只寫電磁閥，誰知道你Y0的電磁閥對應的是哪個功能的電磁閥，人家電工不吐血就不錯了。

成功的路上需要幫助

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70698 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-11
查看wwcwwc的主題 / 回貼

11樓發表于: 2014-08-15 15:26

只看該作者 | 小中大

哎，這個還真的只能這樣了。
樓主還是學習制圖吧。
