樓主發表于: 2014-06-13 22:10

只看樓主 | 小中大

伺服驅動器z相脈沖是伺服電機轉一圈一個脈沖，用這個脈沖來做定位。但是z相脈沖是5v的，而plc 的x端口是24v的，能直接和三菱plc的x端口接嗎。用3u的plc帶原點收索dszr指令中要接收伺服驅動器z相脈沖，z相脈沖是5v的，怎么用啊

daihdn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 231 點
下載積分: 602 分
在線時間: 72(小時)
注冊時間: 2009-08-28
最后登錄: 2025-06-11
查看daihdn的主題 / 回貼

1樓發表于: 2014-06-14 15:29

只看該作者 | 小中大

方法有兩個，一個是用單組的COM端口，5V不知道能不能驅動晶體管輸出，可以試一試，二是用5V的固態繼電器中轉，都沒有實驗過，都可以試一試，

hgmgwe

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 701 個
工控威望: 1914 點
下載積分: 10741 分
在線時間: 925(小時)
注冊時間: 2007-12-01
最后登錄: 2025-07-07
查看hgmgwe的主題 / 回貼

2樓發表于: 2014-06-14 23:42

只看該作者 | 小中大

伺服驅動器一般都會有24V的Z相信號輸出的呀樓主用的是什么型號的伺服？
要求不高的地方回原點可以不要Z相信號（計數方式）

czk1925

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 177 個
工控威望: 310 點
下載積分: 1476 分
在線時間: 41(小時)
注冊時間: 2014-05-07
最后登錄: 2022-01-07
查看czk1925的主題 / 回貼

3樓發表于: 2014-06-15 16:50

只看該作者 | 小中大

看一下，學習。

ysh20006

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 139 點
下載積分: 700 分
在線時間: 91(小時)
注冊時間: 2011-12-28
最后登錄: 2024-07-29
查看ysh20006的主題 / 回貼

4樓發表于: 2014-06-16 13:04

只看該作者 | 小中大

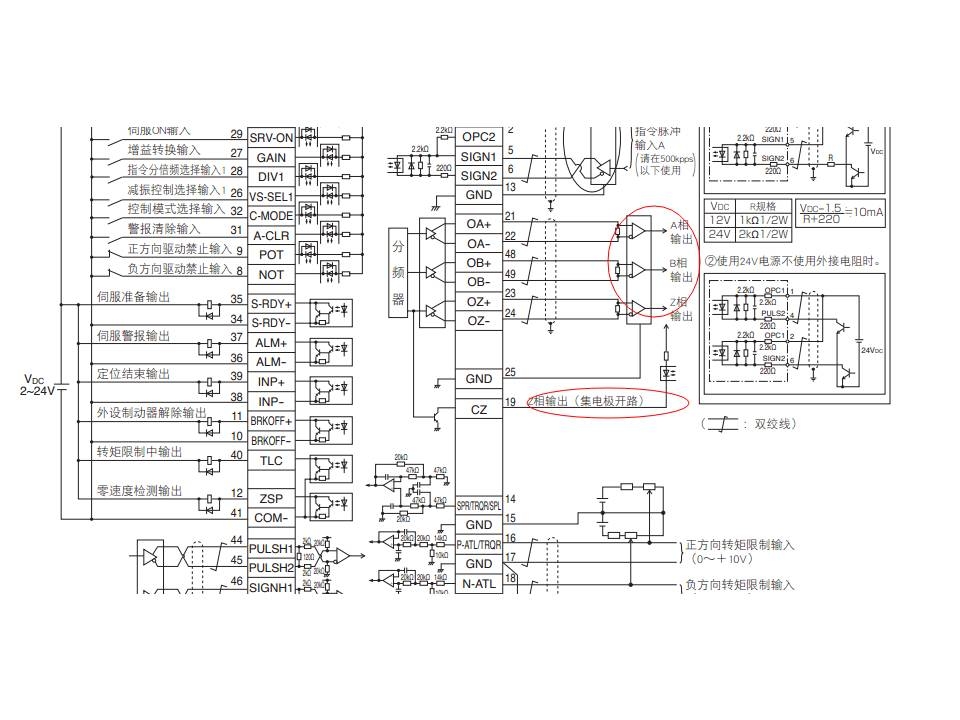

圖片：

謝謝大家！我用的是松下伺服，現在發現驅動器除了A,B，Z相外還有個z相集電極開路，在不外加?xùn)|西的情況下該怎么和三菱plc接線啊！

ysh20006

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 139 點
下載積分: 700 分
在線時間: 91(小時)
注冊時間: 2011-12-28
最后登錄: 2024-07-29
查看ysh20006的主題 / 回貼

5樓發表于: 2014-06-16 17:24

只看該作者 | 小中大

自己在頂下，別沉下去了。

1935807118

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 678 個
工控威望: 870 點
下載積分: 2056 分
在線時間: 328(小時)
注冊時間: 2013-05-03
最后登錄: 2025-07-03
查看1935807118的主題 / 回貼

6樓發表于: 2014-06-16 19:01

只看該作者 | 小中大

接到X0,然后讀取M8170就好了.

本帖最近評分記錄：

下載積分:+1(ysh20006) 真誠感謝！

358273433

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1033(小時)
注冊時間: 2010-04-16
最后登錄: 2025-06-16
查看358273433的主題 / 回貼

7樓發表于: 2014-06-16 21:05

只看該作者 | 小中大

樓上說的沒錯，CZ接X0，GND接0V。然后讀取M8170做原點信號就好了。

本帖最近評分記錄：

下載積分:+1(ysh20006) 熱心助人！

ysh20006

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 139 點
下載積分: 700 分
在線時間: 91(小時)
注冊時間: 2011-12-28
最后登錄: 2024-07-29
查看ysh20006的主題 / 回貼

8樓發表于: 2014-06-17 08:18

只看該作者 | 小中大

謝謝大家的解答。
