看PLC圖紙的接線，光電開關輸出的是負。但是看光電開關的接線圖的話，輸出端和24V正端連接，有信號時輸出不應該是正嗎？這是怎么回事呢？
tzab
畿器亻
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 272 點
下載積分: 1871 分
在線時間: 125(小時)
注冊時間: 2009-05-27
最后登錄: 2024-09-10
查看tzab的 主題 / 回貼
1樓  發表于: 2014-05-15 20:07
照?qǐng)D上顏色接就OK了！
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的 主題 / 回貼
2樓  發表于: 2014-05-15 20:12

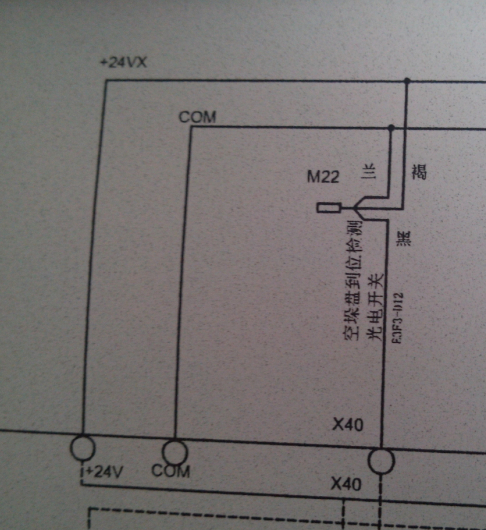

這是現場設備的圖紙，是已經完工的了，我就想問一下，看上面光電開關上的圖，輸出端和正端連著，不是有信號是輸出正嗎，怎么看PLC圖紙，輸出端輸出的卻是負呢？
mmxx111
級別: 略有小成
精華主題: 0
發帖數量: 382 個
工控威望: 491 點
下載積分: 1217 分
在線時間: 454(小時)
注冊時間: 2012-10-11
最后登錄: 2025-05-28
查看mmxx111的 主題 / 回貼
3樓  發表于: 2014-05-15 20:12
朋友你這個光電開個是NPN型。應該選擇PNP型和達到圖紙要求
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的 主題 / 回貼
4樓  發表于: 2014-05-15 20:22
看網上說：
PNP是指當有信號觸發時，信號輸出線OUT和電源線VCC連接，相當于輸出高電平的電源線.
NPN是指當有信號觸發時，信號輸出線OUT和0v線連接，相當于輸出低電平0V。

三菱PLC都是接NPN的，看這個要求信號線應該和OV相連的啊，怎么現場的光電開關信號和24V+連接呢？
lzzqh8
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-06-28
查看lzzqh8的 主題 / 回貼
5樓  發表于: 2014-05-15 20:32
這個光電開關負輸出。
浪漫經典
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 1132 分
在線時間: 14(小時)
注冊時間: 2014-05-11
最后登錄: 2015-06-11
查看浪漫經典的 主題 / 回貼
6樓  發表于: 2014-05-16 06:28
一看就知道負，光電開關要確定NPN型和PNP型，
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8305 個
工控威望: 10439 點
下載積分: 21241 分
在線時間: 3111(小時)
注冊時間: 2007-03-01
最后登錄: 2025-07-10
查看guochunyi的 主題 / 回貼
7樓  發表于: 2014-05-16 07:26
你的開關是NPN輸出類型的，接線圖也是正確的。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的 主題 / 回貼
8樓  發表于: 2014-05-16 07:44
謝謝大家，我懂了~
龍步宇
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 128 點
下載積分: 747 分
在線時間: 23(小時)
注冊時間: 2012-10-02
最后登錄: 2017-01-05
查看龍步宇的 主題 / 回貼
9樓  發表于: 2014-05-16 08:33
NPN  和PNP的問題==樓主你最好動手試試 以后就不會再問了
lxh1361
今天的失敗，就是明天的成功
級別: 論壇先鋒
精華主題: 0
發帖數量: 346 個
工控威望: 1936 點
下載積分: 3678 分
在線時間: 113(小時)
注冊時間: 2009-12-12
最后登錄: 2024-12-05
查看lxh1361的 主題 / 回貼
10樓  發表于: 2014-05-16 09:41
你這個光電開關是負輸出，如果不明白，可以查一下模擬電子電路的資料
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的 主題 / 回貼
11樓  發表于: 2014-05-16 10:53
實物與電路圖都正確，黑色信號線接三菱PLC輸入點即可。
