如題 :

是否有人作過此種通訊連線過

CPU : Q03UDECPU 內建乙太網路
HMI : PWS6620S-N

PLC 跟HMI 的相關參數設定為何???

謝謝告之。

這種問題一般直接查觸摸屏的連接手冊，會有詳細介紹的

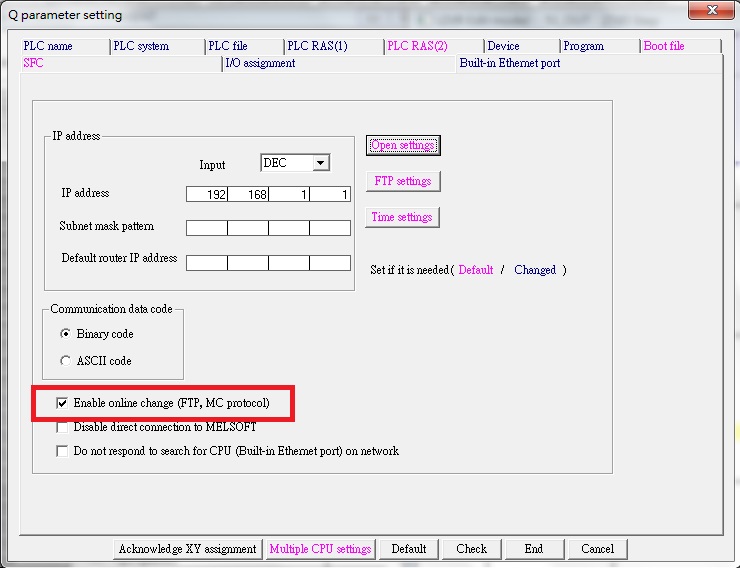

CPU  IP你可以自己設定mask 也可以設定255.255.0.0

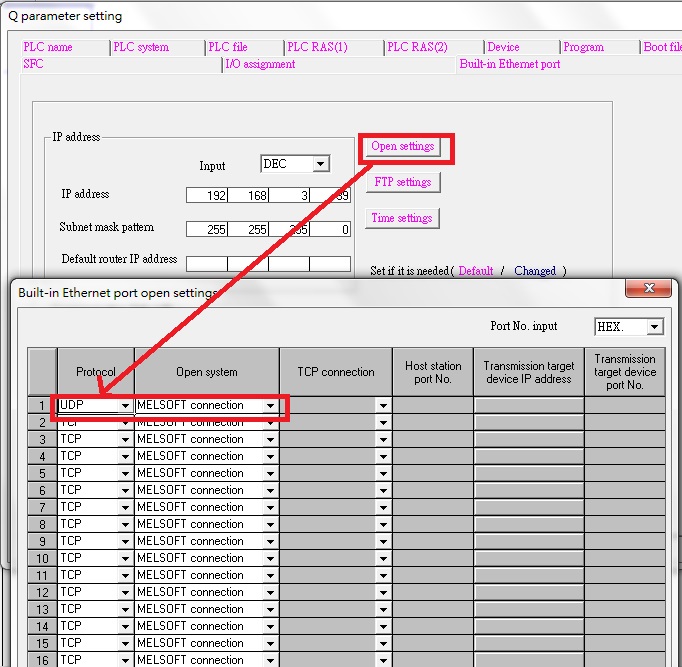

裡頭的protocol也要開一組port還有去對應你的人機，一般都開一組UDP      MELSOFT Connention圖上所示，

置於你的人機應該是hitech的吧!!

目前沒有安裝軟件沒辦法告知你如何設定!!

謝謝，
人機是hitech的

因為他有PLC的選項，QNU，但又有跨機跟非跨機，所以才搞不懂。

hitech應該有代理商，
問看看吧!~
我記得之前有問題，我都直接找他們，他們都會解決的阿!~
再不行再來論壇裡問吧!~
Hitech好幾年前的東西了，小弟都忘光光了!~

剛看了一下手冊，第六章乙太網路通訊及應用，Hitech就有說明了阿!~

還是不行。有人有用過嗎??

引用

引用第5樓iteerh于2014-05-14 13:03發表的  :
還是不行。有人有用過嗎??

代理商?你沒詢問嗎?
三菱的乙太網路通訊就這樣而已，
我之前有用Hitech的網路通訊的，但是那很久了!~
當時只用來上傳下載APD的，滿快的!~哈!!~
查了一下，臺灣人阿!~臺中，有機會交流一下阿，小弟臺中!

有問了呀，有教方法
只是一樣不行
PLC  設了IP  192.168.1.10
                DUP    MC protocol  401

人機設定  選 Q 系列  Q71E1  ETH

站號 0

IP   192.168.1.10
端口 1025


使用跳線的網路線。

引用

引用第7樓iteerh于2014-05-14 20:29發表的  :
有問了呀，有教方法
只是一樣不行
PLC  設了IP  192.168.1.10
                DUP    MC protocol  401

.......

三菱PLC有網路port的是不用網路跳線，一般的網路線就可以了，
1.你先釐清，直接用電腦----網路線----PLC去連!~只要PLC IP有設!一般都是可以連上，先確保網路線正常可以連結，我要確保你PLC與網路線是正常的
2. IP CONFIG的命令你應該會吧!~單獨用電腦去PING看看有沒有跟PLC對應到。

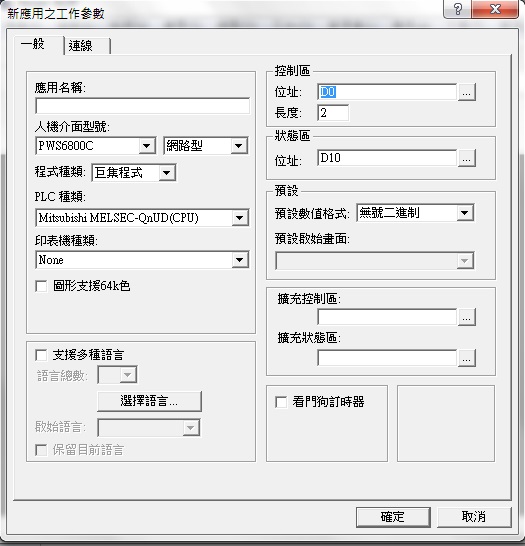

3.選 Q 系列  Q71E1  ETH， Q71E1 是Q系列的另一種網路通訊模組，你現在是要對CPU上直接連接的Port應該選Mitsubishi MELSEC-QnUD(CPU)吧!!!
4.一樣跟先前1的步驟一樣，先用網路是看看能不能有回應!~要個別去TRY才知道哪裡出問題!

剛看一下手冊，三菱Q系列的網路連電腦可以不用跳線測試，但Hitech人機要跳線連電腦才行，如果覺得麻煩我覺得在兩臺機器之中裝個HUB，那就都不用跳線，一來你可以傳檔案給人機，二來你也可以連接三菱PLC，三菱PLC與人機要不要要跳線，說明書是說連線的方式須依實際的狀況來決定

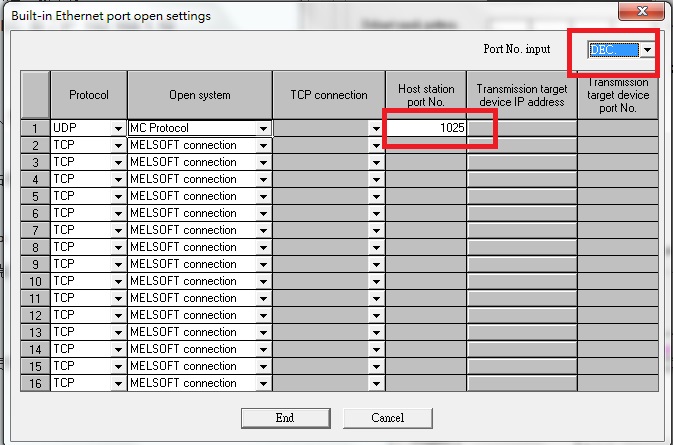

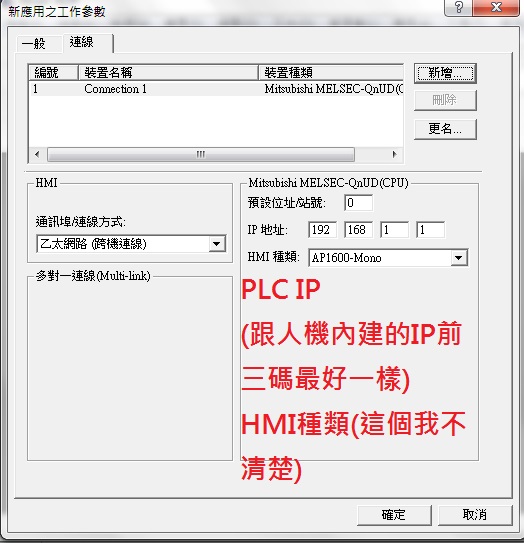

圖是我大概用你的方式設定，MC protocol  401  401是16進位的，確認一下!~我有圈出來!~十進位1025

有測試過  人機ok  ，plc ok

人機必須選 Q 系列  Q71E1  ETH ，才有端口設定 1025
若選 Mitsubishi MELSEC-QnUD(CPU) 則無端口設定。

大哥有認識的人使用過這樣子通訊嗎??

謝謝回復教導

引用

引用第9樓iteerh于2014-05-15 18:06發表的  :
有測試過  人機ok  ，plc ok

人機必須選 Q 系列  Q71E1  ETH ，才有端口設定 1025
若選 Mitsubishi MELSEC-QnUD(CPU) 則無端口設定。

.......

剛幫你問過代理商了  Q71E1  ETH 是選用通訊模組時使用的，
所以應該是選錯了吧!~~
你目前是用Q03UDE  所以選QnUD(CPU)是對的阿，
代理商也是這樣，參數的東西你在try一下吧!
我也很想知道到底連起來時，你的設定的參數是如何

還是連不 起來

所以我放棄了~~~
你的代理商有真正連線成功嗎????
