樓主發表于: 2014-04-26 17:01

只看樓主 | 小中大

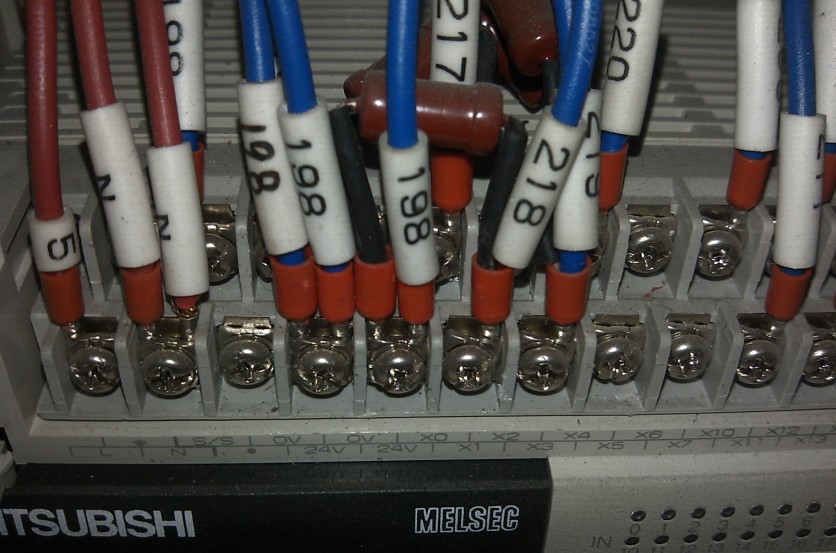

圖片：

分析一下，什么作用這些電容，怎么選電容，X0 X1, X2 X3分別接的是編碼器的AB相，它們通過電容并到正24V上去了，什么用，怎么選電容

lxlsys

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 85 個
工控威望: 254 點
下載積分: 443 分
在線時間: 65(小時)
注冊時間: 2008-12-05
最后登錄: 2025-04-26
查看lxlsys的主題 / 回貼

1樓發表于: 2014-04-26 17:02

只看該作者 | 小中大

這些不會是電阻吧

kaiyuan12345

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 216 個
工控威望: 384 點
下載積分: 986 分
在線時間: 261(小時)
注冊時間: 2013-09-03
最后登錄: 2017-03-29
查看kaiyuan12345的主題 / 回貼

2樓發表于: 2014-04-26 17:26

只看該作者 | 小中大

上拉電阻，不是電容吧。跟24V連的吧？

360搜索

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 1605 點
下載積分: 11298 分
在線時間: 150(小時)
注冊時間: 2013-08-21
最后登錄: 2025-07-01
查看360搜索的主題 / 回貼

3樓發表于: 2014-04-26 17:29

只看該作者 | 小中大

我認為是電阻，降壓的

yaanlh

yaanlh

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 267 個
工控威望: 449 點
下載積分: 63391 分
在線時間: 179(小時)
注冊時間: 2012-05-16
最后登錄: 2025-08-22
查看yaanlh的主題 / 回貼

4樓發表于: 2014-04-26 18:17

只看該作者 | 小中大

是電阻，不是電容哦。

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的主題 / 回貼

5樓發表于: 2014-04-26 19:04

只看該作者 | 小中大

上拉電阻起到快速關斷的做用

aaa2911

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 260 個
工控威望: 499 點
下載積分: 922 分
在線時間: 529(小時)
注冊時間: 2010-07-15
最后登錄: 2025-08-01
查看aaa2911的主題 / 回貼

6樓發表于: 2014-04-26 19:34

只看該作者 | 小中大

《旋轉編碼器的集電極開路輸出、電壓輸出、互補輸出和線性驅動輸出》：
電壓輸出是在集電極開路輸出的電路基礎上，在電源間和集電極之間接了一個上拉電阻，使得集電極和電源之間能有一個穩定的電壓狀態

樓主留言：

只有集電極輸出形式的外接是路才要上拉電阻吧，像電壓輸出，互補輸出，線性輸出的就不需要了吧

lqbzlqbz

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的主題 / 回貼

7樓發表于: 2014-04-26 19:56

只看該作者 | 小中大

是上拉電阻，1.8K，對PLC輸入端公共端接負電源與NPN集電極開路輸出的編碼器連接時必須要的。PNP輸出的不需要。

樓主留言：

只有集電極輸出形式的外接是路才要上拉電阻吧，像電壓輸出，互補輸出，線性輸出的就不需要了吧

cmsn

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 275 個
工控威望: 451 點
下載積分: 1037 分
在線時間: 281(小時)
注冊時間: 2012-09-10
最后登錄: 2025-08-05
查看cmsn的主題 / 回貼

8樓發表于: 2014-04-26 21:55

只看該作者 | 小中大

技術貼，留個腳印

0538197210

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 128 點
下載積分: 754 分
在線時間: 3(小時)
注冊時間: 2014-04-22
最后登錄: 2014-05-04
查看0538197210的主題 / 回貼

9樓發表于: 2014-04-26 21:58

只看該作者 | 小中大

應該是電阻，相當于假負載

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2884 個
工控威望: 4516 點
下載積分: 224103 分
在線時間: 3260(小時)
注冊時間: 2008-02-22
最后登錄: 2025-08-25
查看二手工控電器的主題 / 回貼

10樓發表于: 2014-04-26 22:44

只看該作者 | 小中大

這年頭難道連電阻電容也分不清楚了嗎？？？

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

qqq1212

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 122 點
下載積分: 635 分
在線時間: 1(小時)
注冊時間: 2014-03-26
最后登錄: 2014-05-10
查看qqq1212的主題 / 回貼

11樓發表于: 2014-04-26 23:31

只看該作者 | 小中大

電阻好吧~~~~~~
