樓主發表于: 2012-03-26 10:00

只看樓主 | 小中大

硬體：
1. Q02HCPU+QJ71C24N-R4
2. FX3U+FX3U-485ADP

用途：
不同系列的PLC，連線測試

問題：
要如何讓這二臺PLC連線通訊呢？有那些設定要注意的？
FX的通訊手冊只寫同類型的，沒找到與Q系列的連線方式。
不知各位大大，有沒有相關的資料可以提供參考的呢？
若有實例提供參考，會更好。

簡單的心，是真正有福
單純的心，是真正的快樂
T480 i5-8250U，32GB，SSD：2TB+256G

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

1樓發表于: 2012-03-26 11:37

只看該作者 | 小中大

GX_IEC_DEVELOPER到是有很多此類模板。

litung

臺灣-李同在

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 2 篇
發帖數量: 577 個
工控威望: 3224 點
下載積分: 14494 分
在線時間: 405(小時)
注冊時間: 2009-06-06
最后登錄: 2025-01-01
查看litung的主題 / 回貼

2樓發表于: 2012-03-26 13:33

只看該作者 | 小中大

沒用過 GX_IEC_DEVELOPER，目前都是使用GPPW。
不知這位大大是否有範例可以提供參考。感謝。

簡單的心，是真正有福
單純的心，是真正的快樂
T480 i5-8250U，32GB，SSD：2TB+256G

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

3樓發表于: 2012-03-26 14:12

只看該作者 | 小中大

最簡單的是用MODBUS-RTU!

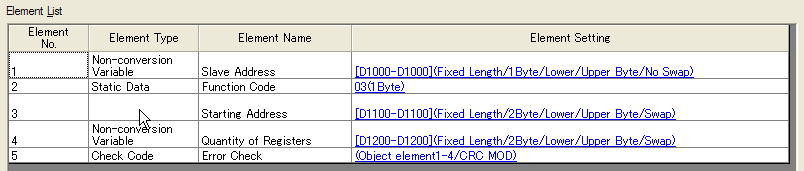

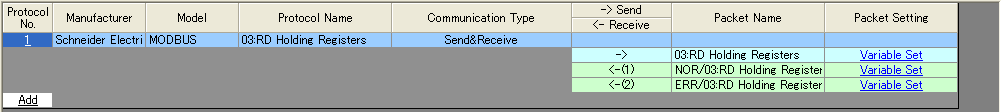

QCPU這邊，用SC軟件,通過通訊協議進行通訊，軟件里有RTU的模板！.........填空題
3U這邊換FX3U-485ADP-MB,書上簡單的幾句就OK了！

litung

臺灣-李同在

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 2 篇
發帖數量: 577 個
工控威望: 3224 點
下載積分: 14494 分
在線時間: 405(小時)
注冊時間: 2009-06-06
最后登錄: 2025-01-01
查看litung的主題 / 回貼

4樓發表于: 2012-03-27 15:35

只看該作者 | 小中大

SC軟體好像無法在windows7 64安裝。
fx3u是使用fx3u-485adp-mb，這個有支援modbus-rtu
但是Q02h是使用QJ71C24N-R4這個模組。

目前不知道怎麼去設定、測試二臺PLC的連線通訊。

簡單的心，是真正有福
單純的心，是真正的快樂
T480 i5-8250U，32GB，SSD：2TB+256G

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

5樓發表于: 2012-03-27 15:54

只看該作者 | 小中大

那就裝GX Works，自帶SC

如何設？二邊一至就OK！

[ 此帖被daizhi在2012-03-27 15:59重新編輯 ]

litung

臺灣-李同在

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 2 篇
發帖數量: 577 個
工控威望: 3224 點
下載積分: 14494 分
在線時間: 405(小時)
注冊時間: 2009-06-06
最后登錄: 2025-01-01
查看litung的主題 / 回貼

6樓發表于: 2012-03-28 10:55

只看該作者 | 小中大

感謝你的訊息。找時間來去抓軟體來試試看。

GX Works，這個可以在 windows 7 64位元底下安裝嗎？
還是只能安裝在32位元的作業系統。

簡單的心，是真正有福
單純的心，是真正的快樂
T480 i5-8250U，32GB，SSD：2TB+256G

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

7樓發表于: 2012-03-28 11:25

只看該作者 | 小中大

1.62以上就可以

工控者

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 873 點
下載積分: 409 分
在線時間: 190(小時)
注冊時間: 2010-05-27
最后登錄: 2025-01-22
查看工控者的主題 / 回貼

8樓發表于: 2012-03-28 11:56

只看該作者 | 小中大

都要用485通訊板！ADP常用在與外部硬件數據交換
