     組態王是工業自動化應用最為廣泛的一款上位機組態軟件。很多時候組態王運行環境是基于X86架構的XP系統的工業平板電腦或者工控機，正版組態王受點數約束，點數越大，價格越高，更何況，工控機（比如研祥，研華等）價格也不菲，另外X86架構的工控機開機速度非常慢（加載的驅動多），功耗大，實時性不高。嵌入式系統的出現（例如wince，linux，android等）比較完美的解決了這些問題。Wince系統也是出自微軟，跟XP其實區別不大，開發環境也比較類似，所以這個系統已經在各個行業得到了很廣泛的應用。比如汽車導航也有相當一部分用它，手機mobile也是用的這個系統，工業平板電腦更多都是用這個系統，熟悉這個系統開發的人員眾多，做產品和設備都非常方便。現在問題是如何把組態王穩定運行到Wince系統呢？下面以三青創工的wince工業平板電腦作為案例，詳細步驟如下：
     1.1.    安裝嵌入式版組態王
   這邊用的組態王嵌入式版本是6.3的，可以到網上下載。

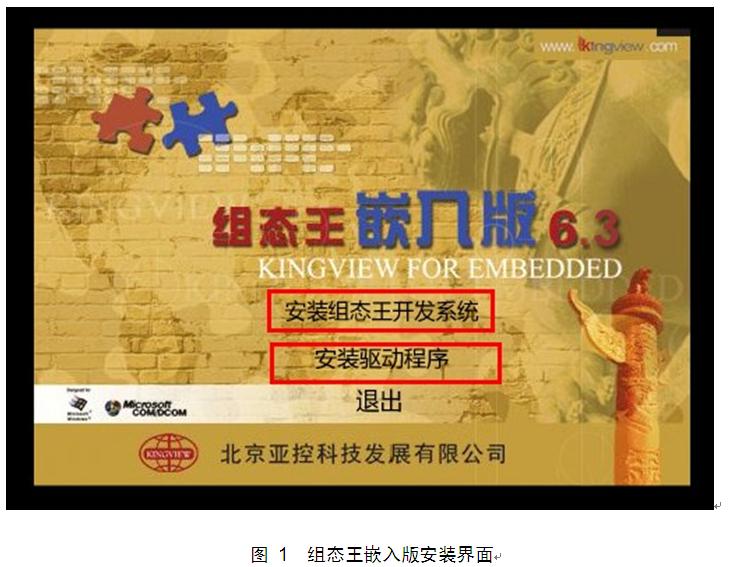

     點擊“安裝組態王開發系統” 按照默認的方式安裝即可；然后再安裝驅動程序。
1.2.    構建組態王的WinCE開發環境

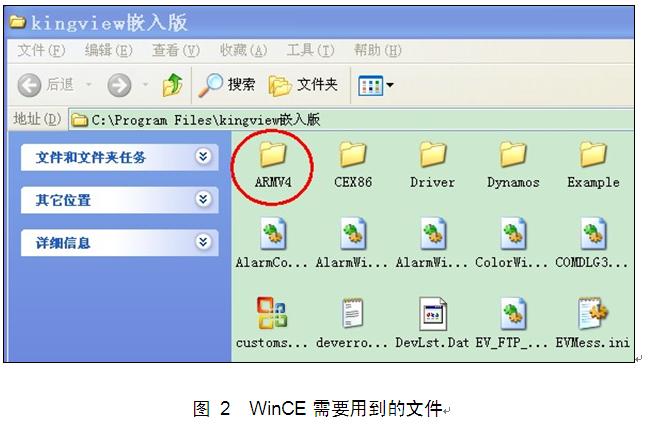

打開組態王的安裝目錄，例如安裝在C盤中。如下圖。將里面的“ARMV4”拷貝到WinCE的Residentflash目錄里面。


用網線連接WinCE和PC，并且設置PC機和WinCE的IP地址，使他們在同一個局域網內。保證PC機能夠ping通WinCE設備。

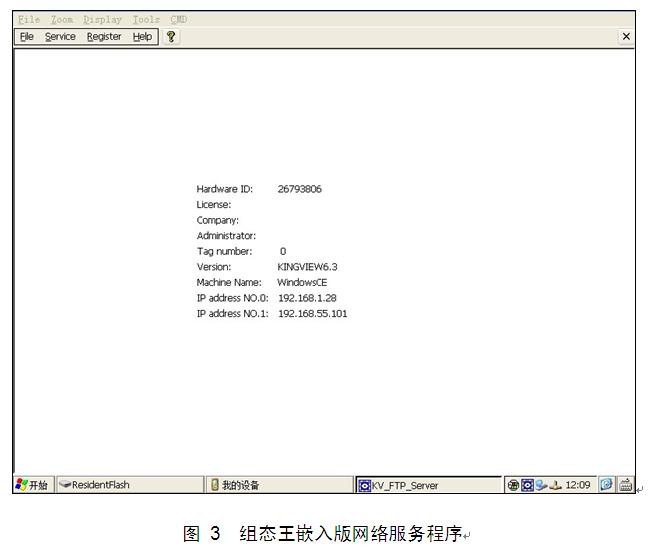

運行剛剛拷貝到WinCE上面的“ARMV4”目錄下面的“KV_FTP_Server.exe”程序


1.2.1.    安裝組態王嵌入式的相關驅動和程序
  雙擊下圖所示的工具。



出現如下界面




打開上圖選中的工程（組態王提供的演示工程）。在工具菜單中選擇“網絡遠程部署操作”。

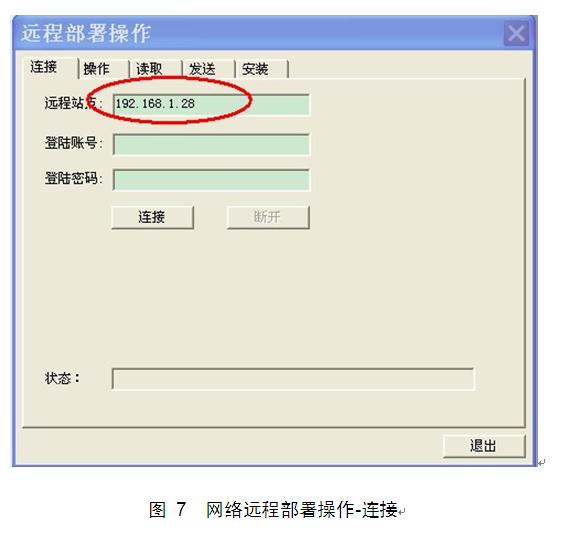

輸入WinCE設備的網址。然后點擊連接。

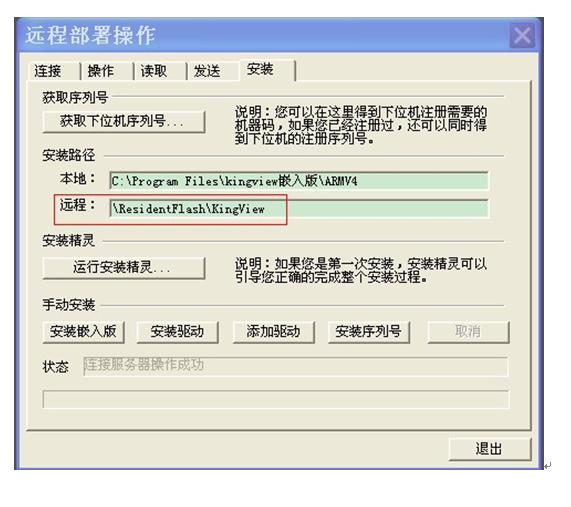

連接成功后，切換到剛才對話框的安裝頁。并且修改安裝路徑中的“遠程”，此處安裝在WinCE設備的Residentflash目錄里面。如下圖所示。“本地”不用修改。


點擊“運行安裝精靈”。點擊“是”。
由于圖片受發帖限制，更多請下載資料：   wince工業平板電腦組態王安裝.pdf (530 K) 下载次数:190

[upload=2]
當提示安裝驅動的時候，點擊“是”。
提示安裝序列號的時候，點擊“否”。
提示：為了節省磁盤空間，安裝完成后，在WinCE設備的相應目錄下，有一個“KingView”的文件夾，此刻可以關閉原來運行的“KV_FTP_Server.exe”程序，并且刪除WinCE設備下剛才復制的ARMV4目錄。運行新的KingView目錄下面的“KV_FTP_Server.exe”程序代替。
[upload=3]
1.2.2.    下載組態王工程
接著上面的步驟，在“遠程部署操作”對話框中，點擊“發送全部工程”即可。
[upload=4]

1.2.3.    運行已下載的工程
[upload=5]
在“操作”頁，點擊“運行”（或者直接在WinCE設備里面打開“KingView”下面的“TouchView.exe”）。
此時WinCE設備出現如下對話框（由于沒有注冊的原因）。點擊“忽略”即可。
[upload=6]
提示：點擊“在線”可以在PC上模擬WinCE下面的工程。
1.2.4.    WinCE開機運行下載的工程
從WinCE “KingView”目錄下面的“TouchView.exe”復制一個快捷方式到“Residentflash”目錄下面的“啟動”即可。
1.2.5.    組態王的注冊
在上圖中（圖 13），點擊“注冊”，出現下圖所示窗口，此時將硬件ID號，如“ ”（每臺機器可能不一樣），聯系并且發送給北京亞控科技發展有限公司，購買相應的授權。
重要提示：注冊的時候，USB連接線一定要與電腦斷開，即USB同步斷開，否則組態王獲取的硬件ID號是不正確的！！！用戶可以在連接USB時候和不連接時，對比一下。
[upload=7]
1.3.    注冊版嵌入式組態王安裝
1.3.1.    在PC上安裝嵌入版組態王
參考組態王嵌入版安裝界面一節。
1.3.2.    在WinCE上安裝相關的驅動文件
將“安裝在Residentflash”拷貝到WinCE設備上；如果要安裝在SD卡上，則拷貝“安裝在Storage Card”。
雙擊運行WinCE里面的“安裝在Residentflash”或者“安裝在Storage Card”的“KingView DriverWinCE.cab”和“KingView RegistWinCE.cab”。
[upload=8]
選擇默認路徑即可。
[upload=9]
安裝完兩個CAB后，重啟WinCE。并且確保USB同步連接斷開。運行WinCE中“KingView”下的“KV_FTP_Server.exe”程序，可以看到正確的注冊信息。
  [upload=10]
接下來按照上面下載組態王工程這一小節，下載工程即可。
1.3.3.    重要提示
1、打開工程的時候提示“序列號無效”，通常是由于插入了USB連接線引起的。
拔出USB連接線，再試一次即可。如果確實要使用USB同步功能，使用完后，請拔下USB連接線，避免出現上面現象。
2、安裝該版本后，如果修改了系統的MAC地址，則會導致硬件ID變動，提示序列號無效。該版本，使用網絡功能的時候，如果在同一局域網下則會有問題（相同的MAC地址）。
3、如果使用“安裝在Storage Card”，安裝完兩個CAB后，會在Residentflash下面有一個“startTouchView.exe”的程序，該程序功能是：延時2秒后，運行組態王的工程。復制它的一個快捷方式到“Residentflash”目錄下面的“啟動”，實現開機啟動。如果使用“安裝在Residentflash”，直接復制“TouchView”的快捷方式到“啟動”即可。
