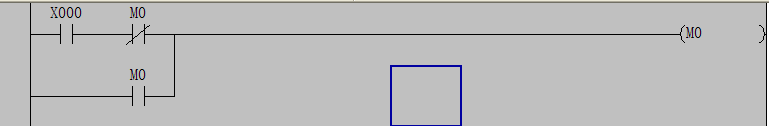

在一個掃描周期內，同時閉合滴。在PLC里是寄存器是二進制數，不是繼電器線路

PLC是以掃描方式來實現順控的。不要用繼電器控制的觀點來分析電路。

程序是自左向右，自上而下，一步一步執行的，或者說是掃描執行的，不能用實物接的繼電器來理解。
對剛接觸PLC的，思想可能還停留在實物接的繼電器線路上，還很難想通，但一定要跨出這一步，才算入門。

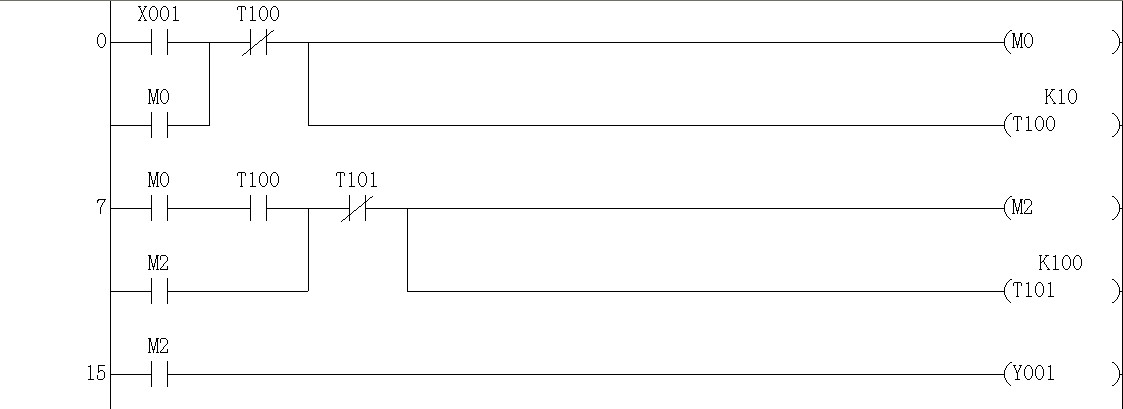

掃描到T100賦值語句后才會更新定時器狀態
所以在時間到達的掃描周期內M0和T100會同時ON。下一個掃描周期將M0斷開。

從上向下掃描的，如果有中斷發生，就跑到中斷的地方執行

4樓說的通俗易懂

學習了

能從頭到尾解釋一遍嗎？謝謝

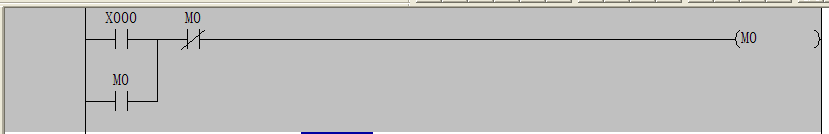

“程序是自左向右，自上而下，一步一步執行的”你要理解這句話。簡化點，按下X0時，第一周，（自左向右），M0常閉，本來就閉合了當X0按下，M0繼電器得電，自保持同時M0常閉也斷開了，但由于掃描周期已經過了，所以他就檢測到M0繼電器得電，（自上而下)。我的第二個程序可以說明這點，主要系可以當作一個脈沖輸出，脈沖輸出的間隔時間就為掃描時間。

t100 1S延時到的時候 ，   T100常閉會斷開 ，    瞬間T100常開也會閉合一下      ，會導通M2 。  本人初學，不知道這樣理解對不對。

因為在一個掃描周期 內 。 也許加個上升沿  會更直觀些
