[upload=1] [upload=1] 試題1、用PLC進行控制線路的設計、模擬安裝與調試
1、根據題圖10鉆孔專用機床電路示意圖，用PLC進行控制線路的設計并且進行模擬安裝與調試。
（1）工作原理
圖中左、右動力頭主軸電動機為Ｍ１，進給運動由液壓驅動，液壓泵電動機為Ｍ２，機床的工作循環為：首先起動液壓泵，按起動按鈕后夾緊工件→左、右動力頭同時快進并起動主軸→轉入工進加工→停留→分別快退→松開工件，停主軸……如此實現自動循環。
（2）控制要求：
① 工作方式設置為自動循環、單周。
② 有必要的電氣保護和聯鎖。
③ 自動循環時應按上述順序動作。
本題分值：35分
考核時間：240分鐘
考核形式：現場操作
具體考核要求：
1、電路設計：根據任務，設計主電路電路圖，列出PLC控制I／0口(輸入／輸出)元件地址分配表，根據加工工藝，設計梯形圖及PLC控制I／O口(輸入／輸出)接線圖，根據梯形圖，列出指令表。
2、PLC鍵盤操作：熟練操作鍵盤，能正確地將所編程序輸入PLC；按照被控設備的動作要求進行模擬調試，達到設計要求。
3、通電試驗：正確使用電工工具及萬用表，進行仔細檢查，通電試驗，并注意人身和設備安全。

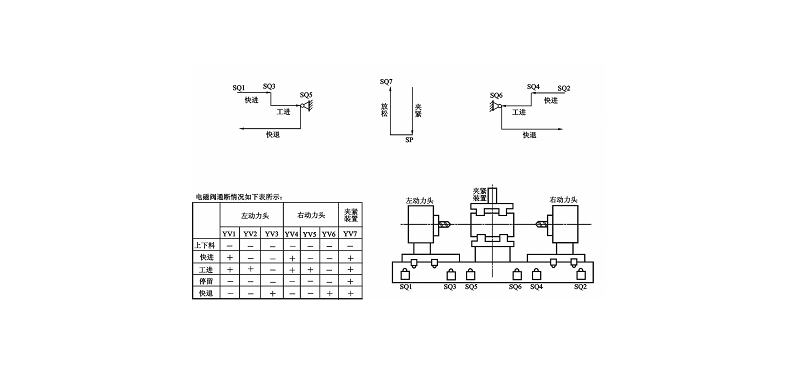

題圖10 鉆孔專用機床
否定項說明：
1、 電路設計達不到功能要求，此題無分。
