你好~！誰能幫我寫一個T圖
      已知 步進馬達軸心直勁 6cm 步進脈沖 2000 求如何在0.3秒內讓馬達走10cm
拉 切 料用的
      FX1S PLC  QQ  1104600024

脈沖數定了,如果在單位時間內達不到移動距離,就得考慮改變帶輪的直徑了

你的傳動是什么的啊！是絲杠位移還是皮帶傳動，如果是絲杠傳動就比較容易實現，如果是皮帶傳動還要計算兩個帶輪之間的比例，還要將每圈的長度換算成脈沖量，用PLC的指令來驅動就OK了。絲杠的話只要知道絲杠的螺距就行了，例如6mm. 10cm就要轉100/6 圈，100/6*2000=100000/3 =33333個的脈沖總量。頻率可以如下計算：33333/0.3=111110p/s
    可以用PLC的幾種指令都可以控制了，就能保證0.3秒行走10cm
  如果是皮帶傳動計算要復雜一些，但原理是一樣的。

樓主別忘了步進電機的響應時間。如果脈沖頻率高了，加速時間短的話，步進電機可能不能正確的走到指定位置。也就是說會丟步。

樓主能不能把步進換成伺服呢。

按你所說直徑，也就是一周至少運行3.14*6=18.84厘米，也就是說10厘米需要0.5圈多一些，三秒鐘，也就是每秒60這樣。這個速度已經是很低的了，所以是滿足的。只是電機轉一圈運行多少，這個還與你的帶子材質，厚度等有關系，理論計算加測試測量脈沖當量來確定

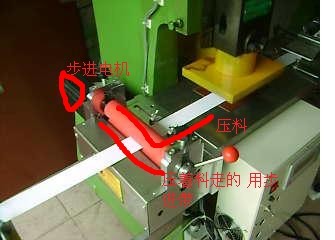

5樓~你好~我要的結果是0.5內轉0.5圈左右~我上了一個圖片能看的見么 ~
