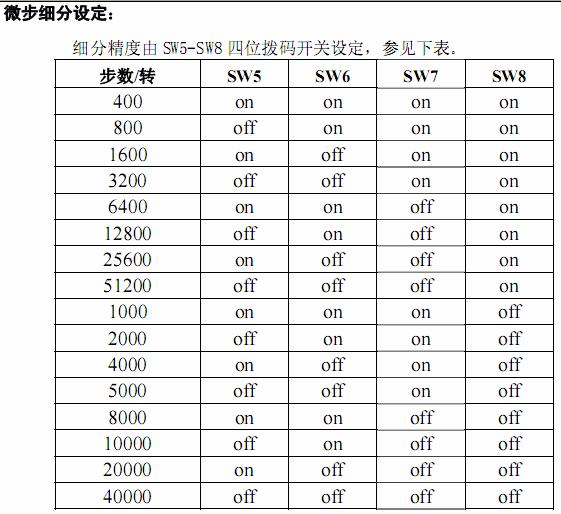

雷賽MA860步進驅動器,說明書上給出的細分級別如下,大家說說如果我把組合開關設置為25600步數/轉 能夠?qū)崿F(xiàn)嗎?在一些論壇上看到如果步進驅動器的細分設置太高,驅動器的精度是很難得到保證,如圖所示的驅動器最大的細分能夠設置在多少精度能夠有保證?請雷賽高手給點建議,最近要用它做設備了.謝謝大家!!

1，25600細分當然可以設定。
2，驅動器的精度很還難得到保證，這一點不明白。
3，還要取決于速度，若速度要求高，細分不可能設置很高。
4，還有電流大小的設置。
5，總之，細分大一點有好處。具體情況 具體對待。

25600能夠?qū)崿F(xiàn)的， SW8打成ON， SW5----7打成 OFF

引用

引用第1樓yahzubao08于2011-10-22 13:17發表的  :
1，25600細分當然可以設定。
2，驅動器的精度很還難得到保證，這一點不明白。
3，還要取決于速度，若速度要求高，細分不可能設置很高。
4，還有電流大小的設置。
5，總之，細分大一點有好處。具體情況 具體對待。

如果我把細分設置為25600,馬達的速度為600轉/分的情況下,系統的精度有沒有保證?能不能做到1個脈沖就有響應?

看看你的控制器能發出那么高的脈沖頻率嗎？脈沖頻率要達到256KHz，抗干擾很重要，

學習一下

引用

引用第4樓zhangli019于2011-10-22 20:29發表的  :
看看你的控制器能發出那么高的脈沖頻率嗎？脈沖頻率要達到256KHz，抗干擾很重要，

用松下FP2SH的位置模塊發脈沖,達到256KHZ沒問題,最高可達400KHZ,
我以前用步進驅動器大部分都是把細分設置在4,現在想把細分設置高一些,用它代替一些低端私服,這樣可以降低成本,不知道可不可以,我沒這方面的經驗.

請問4樓，頻率需要256KHZ是怎么算出來的。
下面是我的算法,不知那里不對.
假設電機的步角1.8度,細分?jǐn)?shù)設為25600
360/1.8X25600=5120000(轉一圈所需的脈沖個數)
現在是要600轉/分  即10轉/秒 ,即需要51200000個脈沖/秒,  51200HZ

引用

引用第7樓yk136于2011-10-22 22:01發表的  :
請問4樓，頻率需要256KHZ是怎么算出來的。
下面是我的算法,不知那里不對.
假設電機的步角1.8度,細分?jǐn)?shù)設為25600
360/1.8X25600=5120000(轉一圈所需的脈沖個數)
現在是要600轉/分  即10轉/秒 ,即需要51200000個脈沖/秒,  51200HZ

細分是25600步/轉,不用再進行乘法運算了,謝謝討論

歡迎大家繼續發言

應該不可以：如果25600（細分），轉速600轉/分，應該發不出那么高頻率吧

引用

引用第10樓leowangfeng于2011-10-24 09:37發表的  :
應該不可以：如果25600（細分），轉速600轉/分，應該發不出那么高頻率吧

人家上面都說了   25600不是細分    是25600個脈沖電機轉一圈    等于128細分


   這么高的細分  沒用過    等待樓主的結果
