sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161297 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-05
查看sjm213的 主題 / 回貼
樓主  發表于: 2008-04-15 12:01
在試圖與CS1G-CPU42H進行通訊時發現通訊不上的問題：

接線圖如下



兩個DIP開關4、5也全部試過各種模式，在軟件里相應設置，結果：不行。

手動設置，自動在線……死活都是通訊不上。

郁悶了！
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6506 個
工控威望: 7514 點
下載積分: 109969 分
在線時間: 4851(小時)
注冊時間: 2006-08-10
最后登錄: 2025-07-06
查看zyfzxh的 主題 / 回貼
1樓  發表于: 2008-04-15 12:50
你的通訊線是?
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6813 個
工控威望: 38417 點
下載積分: 11029 分
在線時間: 9705(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-06
查看cvlsam的 主題 / 回貼
2樓  發表于: 2008-04-15 13:12
我似乎無法看清您貼的圖上所示哪一邊為PC側哦。

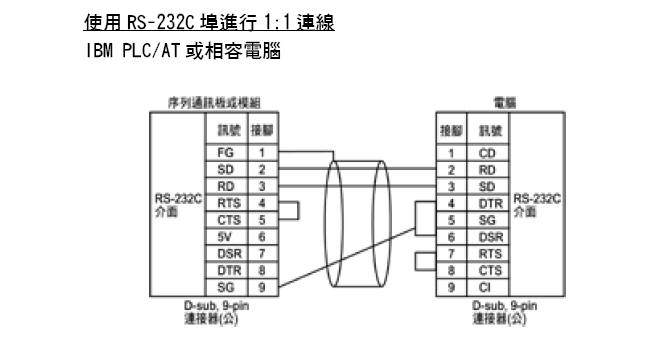

您做的線是否與下圖一樣呢？因?yàn)閮深^都是Male，您是否插反了呢？

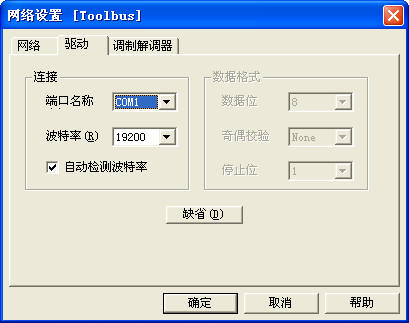

您是否使用的是Toolbus通訊方式？
如果采用Toolbus通訊方式，那么您的DIP4是否設置成ON，而DIP5設置成OFF了呢？

以上！

Good Luck！
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161297 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-05
查看sjm213的 主題 / 回貼
3樓  發表于: 2008-04-15 16:03
郁悶。
我這個圖是一頭公一頭母的……PLC上的232口是母的……
難道是自己做的線不過關么？
最終換了根USB-CIF02，用擴展接頭CS1W-CN114，DIP5設置成ON，SYSMAC WAY通訊，才連上。
我郁悶。自己做的線怎么了？
liufei
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liufei的 主題 / 回貼
4樓  發表于: 2009-03-18 10:01
虛心學習中
