我現在有
一個FX1S的PLC
一個12V的燈泡
一個12V的電源
一個點動按鈕
就這些要怎么連在一起

要求是 按下PLC 按鈕X0  Y2輸出燈泡亮

怎么沒一個人回復的

你用的是那一種輸出的PLC MT？ ?
如果直接把燈接在12V電源上燈沒有問題的話可以在輸出上加一個繼電器，用PLC控制繼電器，繼電器控制燈

PLC是怎么控制繼電器的 能畫個圖給我看看 么

引用

引用樓主tianyameng12于2011-10-14 17:14發表的 plc怎么控制一個12V的燈泡 :
我現在有
一個FX1S的PLC
一個12V的燈泡
一個12V的電源
一個點動按鈕
.......

你不會用繼電器？
只要把你接在PLC輸出的線改接到繼電器上就行了呀，

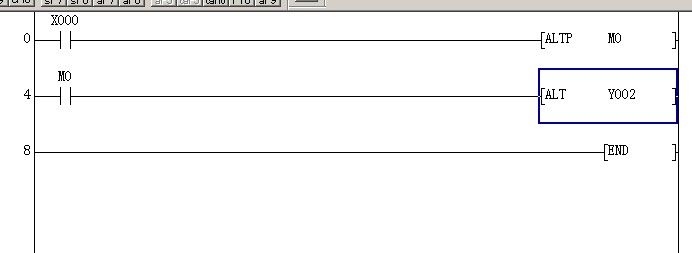

另外你的程序有點問題，只要直接用X0      ALT  Y2就行了Y不行就用M轉

老兄，只要以下的程序就可以了
LDP X0
ALT Y0
END

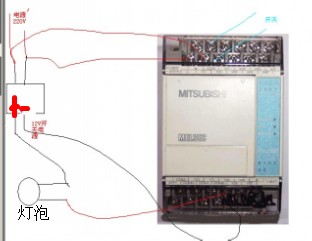

你的電路圖很有創意，個性十足，獨一無二。

呵呵，樓主自創的，

    看不清你的接線圖，負接COM2，正接燈泡應該是可以用的，你這樣用交替指令就像樓上說的，會很有可能出現脈沖通斷現象。你用置位指令試試或者直接驅動輸出Y2。如果用繼電器的話控制線路和你上面Y2輸出一樣，不過你就把12V電源改成你所選用的繼電器的電源。一般繼電器常用的驅動電源是24，220V。

改一下程序就沒問題了

干嘛不直接用LD X0  OUT Y0這樣不簡單明了嗎；干嘛做得那么復雜呢

直接用一個M8000，開電就點亮了。從PLC直接接出一個12V的電壓來供電。
