樓主  發表于: 2011-10-03 17:42
編碼器怎樣和plc，連接。編碼器的幾根線都是輸出地電流還是電壓？
yuliang928
先做人后做事
級別: 論壇先鋒
精華主題: 0
發帖數量: 205 個
工控威望: 1325 點
下載積分: 2945 分
在線時間: 65(小時)
注冊時間: 2010-09-25
最后登錄: 2025-01-07
查看yuliang928的 主題 / 回貼
1樓  發表于: 2011-10-04 23:13
將編碼器的線接到 PLC上就行。有對應的顏色，這個要看產品說明了，編碼器品牌太多
luoyingdong
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 306 點
下載積分: 1203 分
在線時間: 103(小時)
注冊時間: 2011-06-27
最后登錄: 2024-11-22
查看luoyingdong的 主題 / 回貼
2樓  發表于: 2011-10-05 12:15
編碼器規格很多，一般都是電壓信號
TTL是5V
HTL是12V或24V
RS422輸出是雙極性A+=+5V的時候A-是-5V

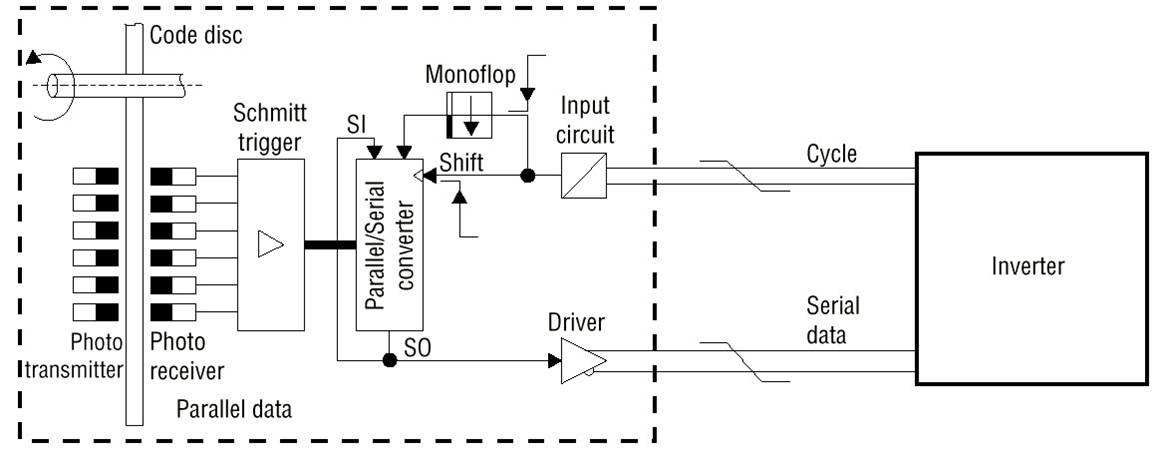

SSC 一般用在絕對位置，要用對應的模塊

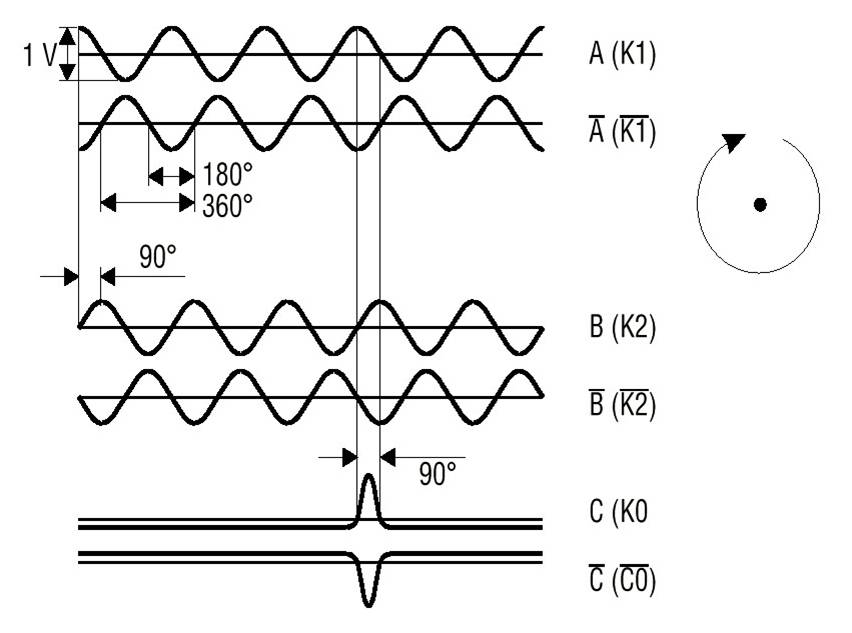

還有sin/cos +/-1V，也要用特殊模塊
Fred Lo
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的 主題 / 回貼
3樓  發表于: 2011-10-06 09:17
以歐姆龍的一款編碼器為例子：棕色線接PLC24v,藍色線接com端。白色，黑色接X0，X1計數器用C251.好了。有干擾的話把屏蔽線接地～
成功的路上需要幫助
li758574669
級別: 探索解密
精華主題: 0
發帖數量: 74 個
工控威望: 178 點
下載積分: 692 分
在線時間: 24(小時)
注冊時間: 2010-10-14
最后登錄: 2015-11-13
查看li758574669的 主題 / 回貼
4樓  發表于: 2011-10-07 01:11
謝謝 各位大俠   學習了
luoyingdong
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 306 點
下載積分: 1203 分
在線時間: 103(小時)
注冊時間: 2011-06-27
最后登錄: 2024-11-22
查看luoyingdong的 主題 / 回貼
5樓  發表于: 2011-10-07 07:54

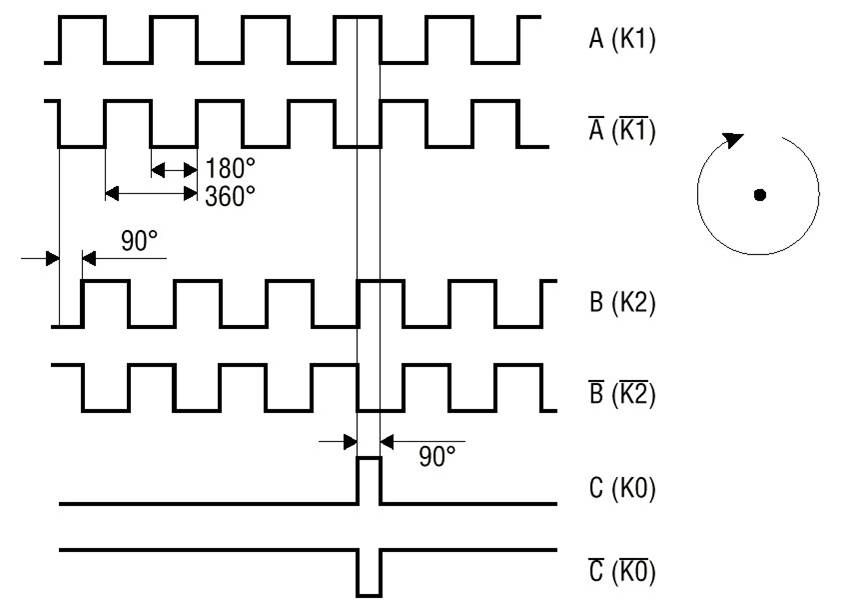

有時序圖，請參考



Fred Lo
jhxjb67
級別: 略有小成
精華主題: 0
發帖數量: 131 個
工控威望: 238 點
下載積分: 18675 分
在線時間: 96(小時)
注冊時間: 2010-10-28
最后登錄: 2013-12-17
查看jhxjb67的 主題 / 回貼
6樓  發表于: 2011-10-07 08:15
高低電平信號
建筑人生
級別: 略有小成
精華主題: 0
發帖數量: 422 個
工控威望: 350 點
下載積分: 486 分
在線時間: 53(小時)
注冊時間: 2008-06-03
最后登錄: 2020-04-27
查看建筑人生的 主題 / 回貼
7樓  發表于: 2011-10-07 09:01
品牌太多了，要看說明書才行。想3樓說的就很不錯！！
