樓主  發表于: 2011-07-05 11:37

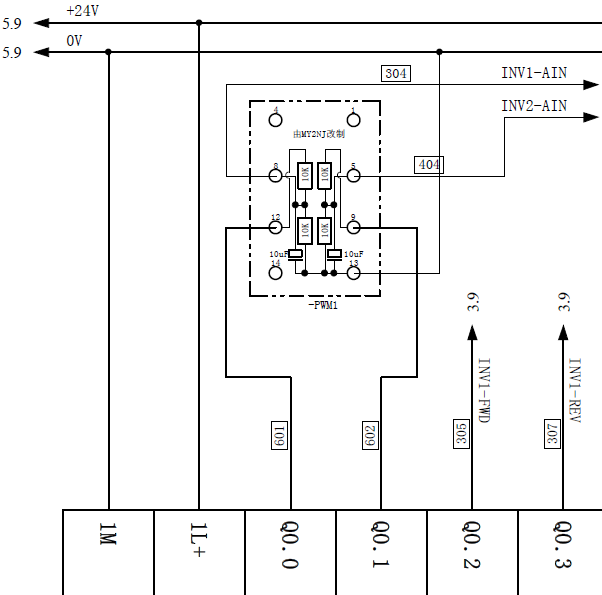

圖片：
大伙看看。
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
1樓  發表于: 2011-07-05 12:29
請問最后得到的電壓是指哪兩點間的電壓？
本帖最近評分記錄：
  • 下載積分:+5(匯榮鋁業) 辛苦
    z4131246
    華銘工控
    級別: 工控俠客
    精華主題: 0
    發帖數量: 582 個
    工控威望: 2562 點
    下載積分: 23788 分
    在線時間: 521(小時)
    注冊時間: 2010-10-22
    最后登錄: 2022-08-19
    查看z4131246的 主題 / 回貼
    2樓  發表于: 2011-07-05 12:35
    很簡單啊如果你的PLC是繼電器輸出（PLC輸出點電阻在1歐姆一下的話）那那你這電路輸出電壓為12V電，你這電路的輸出電壓關鍵是要知道你的PLC輸出點上的壓降 然后用24V（電源電壓）減掉PLC輸出點的壓降除掉2就是了；當然這是理論值因為還有那電容是否能充分充電要是能充分充電的話那就本上就是我上面的那個算法。
    本帖最近評分記錄：
  • 下載積分:+5(匯榮鋁業) 辛苦。
    匯榮鋁業
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1784 個
    工控威望: 5345 點
    下載積分: 21348 分
    在線時間: 1601(小時)
    注冊時間: 2009-07-21
    最后登錄: 2024-12-23
    查看匯榮鋁業的 主題 / 回貼
    3樓  發表于: 2011-07-05 12:45

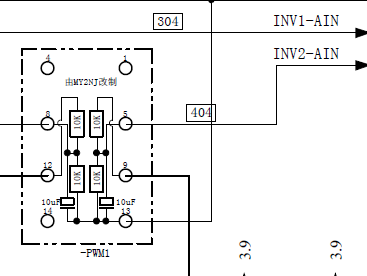

    圖片：
    就是這兩點的電壓
    zzj111000
    專業非標電控設計
    級別: 略有小成
    精華主題: 0
    發帖數量: 305 個
    工控威望: 438 點
    下載積分: 2030 分
    在線時間: 254(小時)
    注冊時間: 2011-06-10
    最后登錄: 2024-12-22
    查看zzj111000的 主題 / 回貼
    4樓  發表于: 2011-07-05 13:21
    應該是+12V，0V，-12V，具體根據Q01、Q00輸出而定
    本帖最近評分記錄：
  • 下載積分:+5(匯榮鋁業) 熱心助人
    hxl202319
    工資就像大姨媽，一月一次，一周就沒了
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1751 個
    工控威望: 10137 點
    下載積分: 61261 分
    在線時間: 2665(小時)
    注冊時間: 2007-03-26
    最后登錄: 2024-12-26
    查看hxl202319的 主題 / 回貼
    5樓  發表于: 2011-07-05 13:26
    這個其實是要，Q0.0,   QO.1輸出PWM波形的時候，把這個波形轉換成0-10V（其實是大概0~12V)的電壓的簡易電路.
    本帖最近評分記錄：
  • 下載積分:+3(渤海邊) 熱心助人
  • 下載積分:+5(匯榮鋁業) 熱心助人
    • 簽名無效了，麻雀不見了！
    liyonglei106
    山東元鑫智能科技有限公司
    級別: 略有小成
    精華主題: 0
    發帖數量: 59 個
    工控威望: 229 點
    下載積分: 456 分
    在線時間: 92(小時)
    注冊時間: 2008-08-01
    最后登錄: 2024-12-11
    查看liyonglei106的 主題 / 回貼
    6樓  發表于: 2011-07-05 14:07
    等待真相！！！
    山東，15154199799
    PLC編程調試，擅長西門子、三菱、歐姆龍、基恩士、匯川、臺達等品牌，工業機器人編程調試，擅長庫卡（KUKA）、ABB、發那科（FANUC）、安川（YASKAWA）、埃斯頓（ESTUN）、川崎（KAWASAKI）等品牌，上位機軟件、工業軟件開發等。
    左邊的幸福
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看左邊的幸福的 主題 / 回貼
    7樓  發表于: 2011-07-05 14:29
    學習了哦，樓主辛苦啦。嘿嘿
    王春杰
    WCJ ZYR
    級別: 略有小成
    精華主題: 0
    發帖數量: 334 個
    工控威望: 495 點
    下載積分: 1042 分
    在線時間: 139(小時)
    注冊時間: 2010-07-10
    最后登錄: 2024-08-20
    查看王春杰的 主題 / 回貼
    8樓  發表于: 2011-07-05 14:43
    圖片：
    眼睛休息會再干活
    jona2011
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看jona2011的 主題 / 回貼
    9樓  發表于: 2011-07-05 14:44
    不錯的題目
    xiakebiao
    工控老人
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1158 個
    工控威望: 8697 點
    下載積分: 96310 分
    在線時間: 845(小時)
    注冊時間: 2008-12-21
    最后登錄: 2023-07-10
    查看xiakebiao的 主題 / 回貼
    10樓  發表于: 2011-07-05 15:13
    這是一種用離散觸點輸出模擬電壓給變頻器的簡易電路，圖中能控制兩臺變頻器，不是樓主所說的INV1和INV2之間的電壓，INV1和INV2之間的電壓對控制毫無意義！具體實現方法是用PWM指令輸出可變占空比的脈沖，進而可以調整電壓的高低。圖中理論上可以輸出0---12V的“階梯”電壓，再經電容平滑濾波，但是速度響應會有一定的延遲（依電容大小而定）。此種電路一般應用在簡易的控制中，優點是省去了D/A轉換模塊，節約了成本。
    本帖最近評分記錄：
  • 下載積分:+5(xqx666) 高手啊,讓小弟們見識了
  • 下載積分:+2(wfb610) 感謝分享
  • 下載積分:+5(mqgmqg) 高手范
  • 下載積分:+5(匯榮鋁業) 感謝分享
    zzj111000
    專業非標電控設計
    級別: 略有小成
    精華主題: 0
    發帖數量: 305 個
    工控威望: 438 點
    下載積分: 2030 分
    在線時間: 254(小時)
    注冊時間: 2011-06-10
    最后登錄: 2024-12-22
    查看zzj111000的 主題 / 回貼
    11樓  發表于: 2011-07-05 15:30
    11樓正解，學習了
