樓主  發表于: 2011-06-10 15:50
函授站老師給的試卷，有這樣一道題，我做不出來，不知道是不是題本身有毛病？請教高手指點。如下：
2、畫出下列程序對應的梯形圖
0000     LD                         0000
0001     OR                       0501
0002     ANDNOT     0003
0004     OUT                   0501
0005     LD                          0003
0006     ANDNOT     0500
0007     LD                         0002
0008     TIM                      00
                          #0600
0009     ANDNOT     TIM00
0010     LD                         TIM00
0011     OR                        0503
0012     ANDNOT     TIM01
0013     OUT                    0503
0014     LD                          0004
0015     TIM                        01
                                                          #0020
0016     END(01)
xiejun8103
三人行,必有我師
級別: 工控俠客
精華主題: 0
發帖數量: 327 個
工控威望: 2118 點
下載積分: 3244 分
在線時間: 299(小時)
注冊時間: 2009-10-26
最后登錄: 2019-07-02
查看xiejun8103的 主題 / 回貼
1樓  發表于: 2011-06-10 15:56
沒多大問題啊，只不過是   8與15步在寫時要加入 OUT TIM 0 #600
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5220 個
工控威望: 7444 點
下載積分: 159215 分
在線時間: 3177(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-09
查看sjm213的 主題 / 回貼
2樓  發表于: 2011-06-10 16:09
要是我，起碼打開軟件，一條條輸進去，再切換成梯形圖看看是什么樣子的再說。
c陳建國
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看c陳建國的 主題 / 回貼
3樓  發表于: 2011-06-10 18:25
2樓的方法很好
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
4樓  發表于: 2011-06-10 18:41

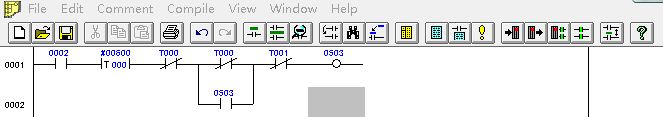

圖片：
編寫出來的程序不對啊。
自己的事情自己做.
liuhanqi
活著就要做貢獻！
級別: 工控俠客
精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的 主題 / 回貼
5樓  發表于: 2011-06-10 18:45
是三菱的PLC的指令表嗎，有的指令沒有見過如ANDNOT           還有     #0600   也沒有見過，請高人指點
學無止境，永遠是學生。
13966443453
皖虎
級別: 探索解密
精華主題: 0
發帖數量: 71 個
工控威望: 167 點
下載積分: 502 分
在線時間: 72(小時)
注冊時間: 2009-12-20
最后登錄: 2023-06-02
查看13966443453的 主題 / 回貼
6樓  發表于: 2011-06-10 18:56
寫的不對，歐姆龍的
zhangxueping
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 122 點
下載積分: 603 分
在線時間: 6(小時)
注冊時間: 2011-03-24
最后登錄: 2016-11-19
查看zhangxueping的 主題 / 回貼
7樓  發表于: 2011-06-10 21:03
xzbhjm
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xzbhjm的 主題 / 回貼
8樓  發表于: 2011-06-10 21:14
不是三菱的
ywx163
級別: 論壇先鋒

精華主題: 0
發帖數量: 1147 個
工控威望: 1320 點
下載積分: 184839 分
在線時間: 3994(小時)
注冊時間: 2007-05-05
最后登錄: 2025-01-09
查看ywx163的 主題 / 回貼
9樓  發表于: 2011-06-10 21:38

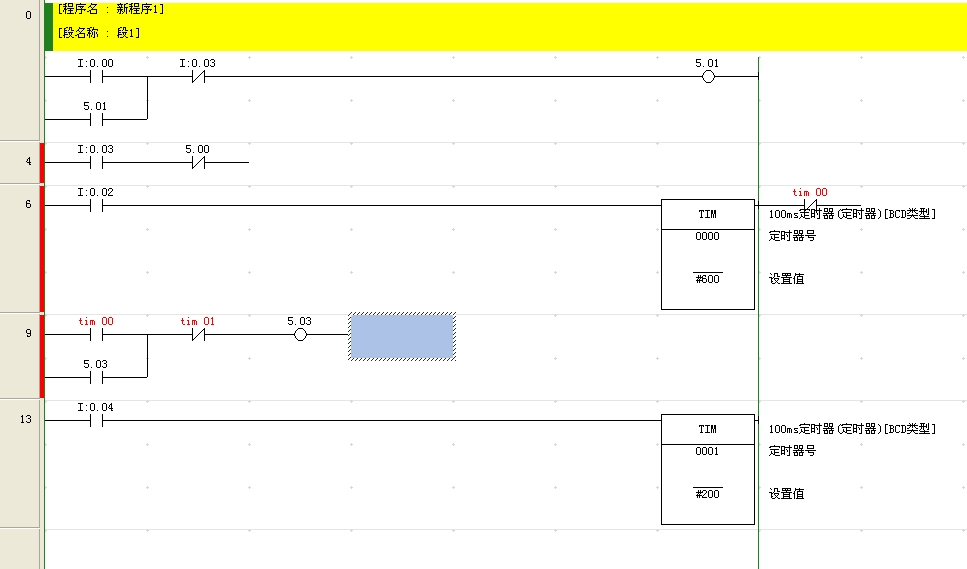

看看我的
wxz123456
級別: 略有小成
精華主題: 0
發帖數量: 91 個
工控威望: 212 點
下載積分: 760 分
在線時間: 100(小時)
注冊時間: 2010-11-03
最后登錄: 2024-08-09
查看wxz123456的 主題 / 回貼
10樓  發表于: 2011-06-10 21:55
不是三菱的歐姆龍的？
古銅
級別: 探索解密
精華主題: 0
發帖數量: 63 個
工控威望: 198 點
下載積分: 669 分
在線時間: 59(小時)
注冊時間: 2009-02-03
最后登錄: 2025-01-02
查看古銅的 主題 / 回貼
11樓  發表于: 2011-06-12 16:48
我是學的函授，教科書上是介紹的歐姆龍的編程器，這是老師給的期末考試的試卷，還有這樣一個填空題：
6、定時器的定時單位有（               ）、（               ）兩種。

真是有點搞不懂。
  • «
