在HTTP通信中，TOKEN（令牌） 是一個用于身份驗證、授權或安全控制的憑證字符串。它本質上是一段由服務器生成并發送給客戶端的特殊數據，客戶端在后續請求中攜帶此TOKEN，以便服務器驗證請求的合法性或識別用戶身份。下面是一個基于IGT-DSER智能網關的案例：
S7-1200/S7-1500的PLC(IP地址:192.168.2.111)，先驗證取得HTTP服務端的token后，再POST方式提交獲取數據，按JSON格式通訊，服務端返回的數據寫入到PLC寄存器。
打開智能網關的參數配置軟件(在附件中)，進入數據配置表(功能->數據轉發與平臺對接，選 HTTP-GET/POST)，根據PLC通訊地址，寄存器數量等結合用戶手冊的5.2章節配置相關參數。按數據配置表的 ‘任務組’ 分為 獲取token 和 提交數據 兩個組(任務組相同的值即為同一組，每組自動按上報跟下載打包成獨立的JSON文件)。

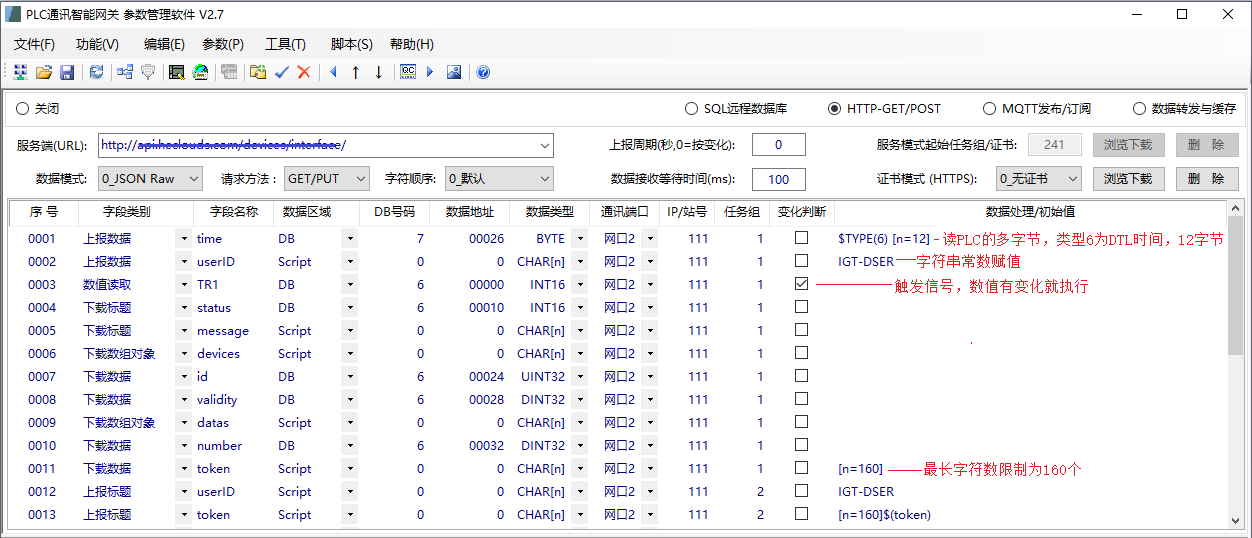

下圖是 獲取token 任務組(組號為1)的配置。‘上報xxx’為來自PLC或者智能網關內部，要打包發到HTTP服務端的數據；‘下載xxx’為來自HTTP服務端，要解析或者寫入PLC寄存器的數據。數據號 0011 為獲取到的token：

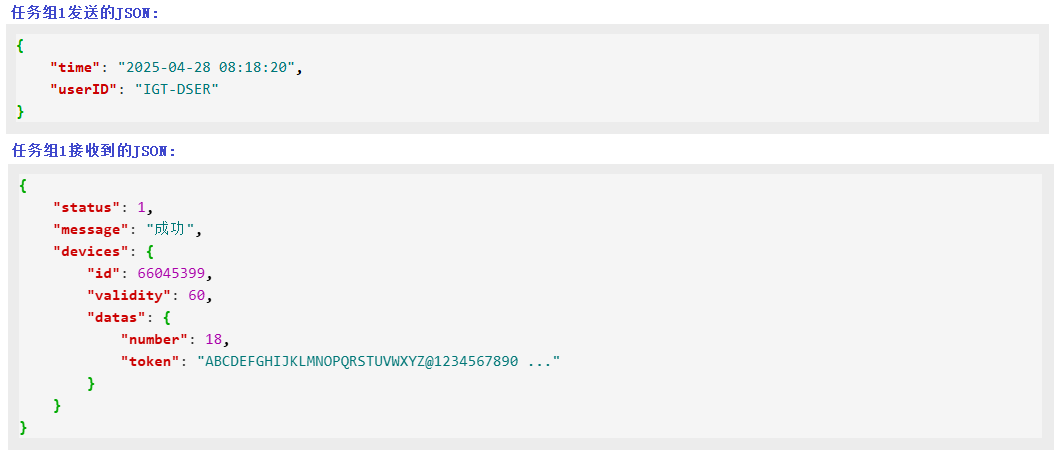

通過以上配置生成的JSON文件，以及接收的JSON文件如下：
下圖是 提交數據 任務組(組號為2)的配置，數據號 0013 為任務組1獲取到的token：

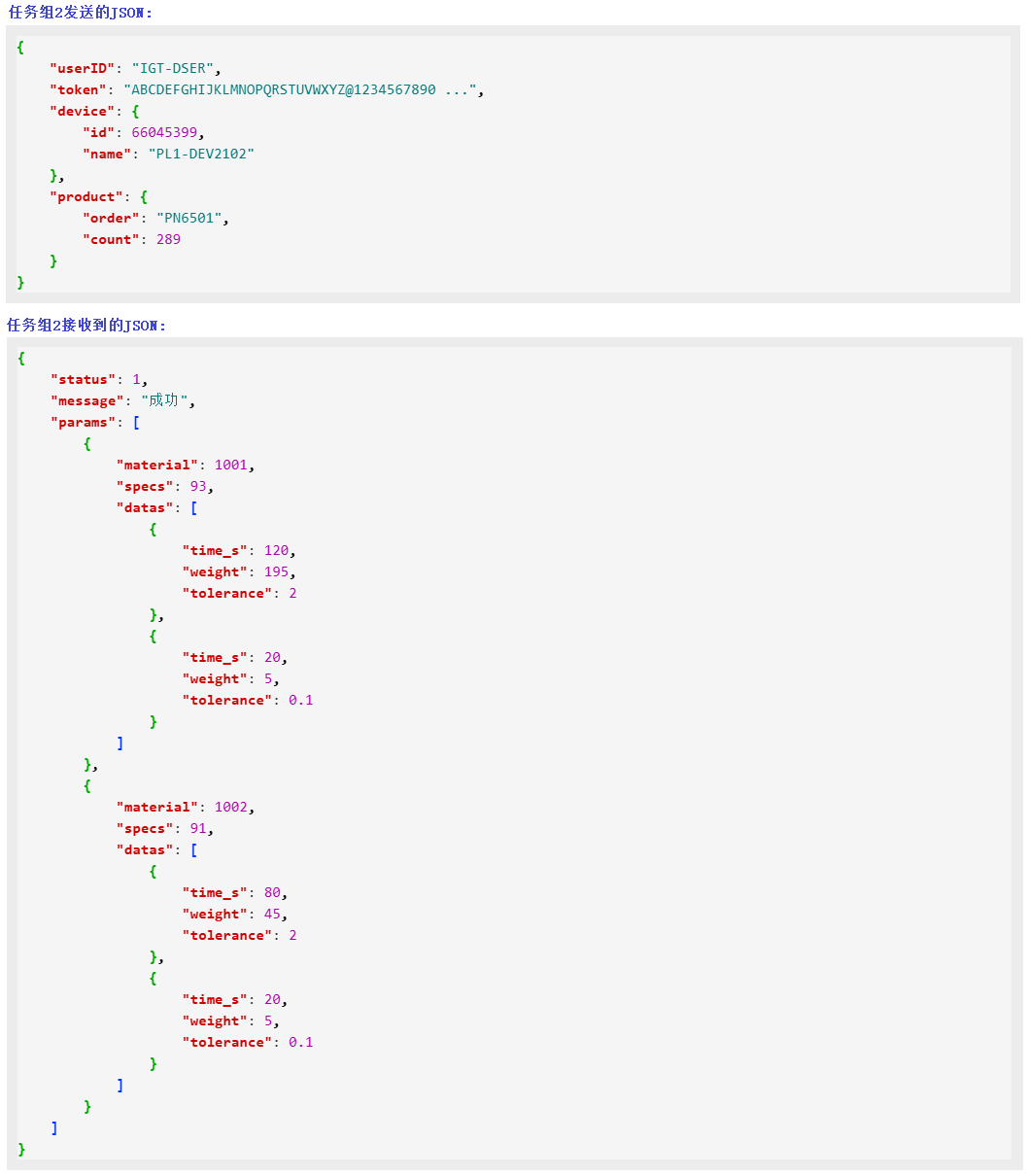

通過以上任務組2配置生成的JSON文件，以及接收的JSON文件如下：
從以上配置可以看到，通過‘?dāng)?shù)據處理/初始值’ 可以實現簡單的數據處理，還可支持更多的數據處理功能，可查閱用戶手冊第五章。
案例相關文件：
PLC-HTTP(JSON)-With Token.rar (3288 K) 下载次数:6
