引用

引用第22樓xumadc于2013-10-06 18:17發表的  :
用繼電器吧，繼電器控制回路設計還是蠻鍛煉思維的。

有上進心！

單片機最便宜，可以的話我可以幫你搞定�。�！加QQ：2463814829

引用

引用第4樓john42tw于2013-10-01 09:14發表的  :
電子式3段開關
像美術燈
第一次 1個燈
第二次 2個燈
第三次 滅

此方法最簡單實用，若用繼電器中繼電磁閥，使用壽命大大延長。成本超廉價，圖紙都不要畫！

這要用到上升沿或下降沿確保踩一次只記一次信號問題,繼點器控制接線互鎖部分太復雜,PLC程式則很簡單!

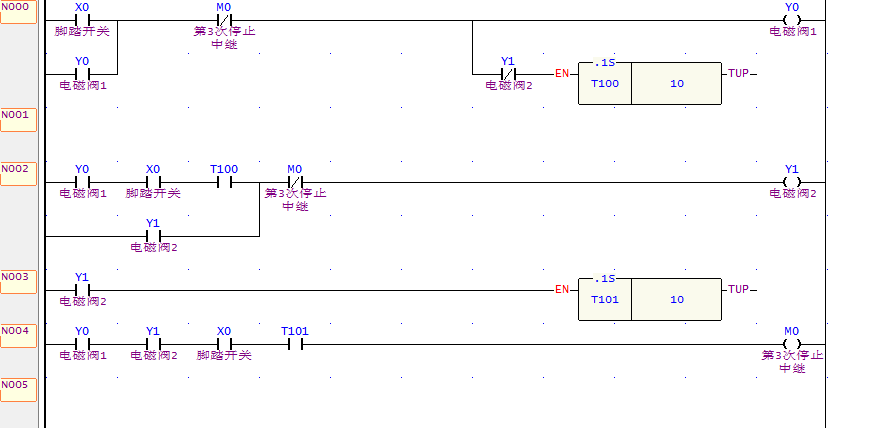

如圖！如圖！如圖！

各位，有2檔位腳踏開關的好不，簡單問題復雜化。

引用

引用第20樓supermax于2013-10-06 09:59發表的 用繼電器就可以！ :
上一個真正能用的圖，用繼電器就可以！不過你要動手把梯形圖畫成普通的電力拖動電工圖。

好好學習，謝謝分享。

你這個有沒有量，如果就幾個建議使用繼電器。如果有上百個建議使用可編程繼電器---以前我見過一款臺灣產的，好像幾十塊，有幾路輸入和輸出，功能類似西門子LOG，外型像歐姆龍中間繼電器。

5樓的哥們設計的太復雜了，不利于以后維修....

用集成電路最方便，維護維修也簡單，量大的話也成本不高

5樓最實在

三個4路中間繼電器就搞定了。
