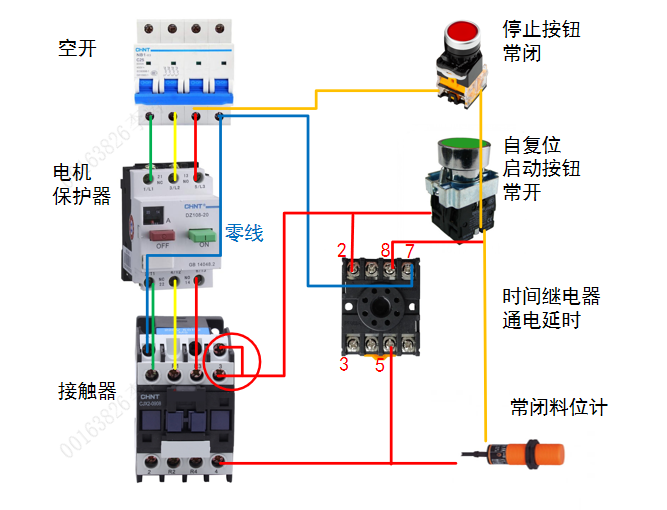

①按下啟動，接觸器吸合；
②時間繼電器運行，并保持接觸器自鎖；
③計時到了，料位計如果沒觸發，接觸器繼續吸合，傳感器觸發了，則接觸器斷開

看圖沒啥問題，時間繼電器姐的是常閉馬？

如果啟動了，接近開關沒料OFF，時間繼電器(5.8腳是常開？常閉？)如果是OFF，啟動不能自鎖，時間繼電器要時間跳轉。
若不0秒跳轉，那沒有必要裝時繼吧。

引用

引用樓主lit25444于2025-07-10 15:48發表的 大家看下這個接線圖有沒有問題 :
①按下啟動，接觸器吸合；
②時間繼電器運行，并保持接觸器自鎖；
③計時到了，料位計如果沒觸發，接觸器繼續吸合，傳感器觸發了，則接觸器斷開

時間繼電器和物料檢測光電并聯，目標時間不到，光電斷開接觸器主電路不會斷開8一5通

應該可以

問題：當時間繼電器還沒到，8-5常閉保持讓接觸器自鎖，此階段料位感應到后也無法斷開接觸器。

這個圖  畫的有問題

為什么不畫原理圖而畫實物接線圖？

[quote]引用第2樓sail88于2025-07-10 22:44發表的  :
如果啟動了，接近開關沒料OFF，時間繼電器(5.8腳是常開？常閉？)如果是OFF，啟動不能自鎖，時間繼電器要時間跳轉。
若不0秒跳轉，那沒有必要裝時繼吧。
看錯
