工控人家園 西門子工控論壇 西門子PLC導出標簽與觸摸屏通信？

libo

一滴汗水,一份收獲

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 627 個
工控威望: 899 點
下載積分: 11213 分
在線時間: 565(小時)
注冊時間: 2007-04-23
最后登錄: 2025-08-14
查看libo的主題 / 回貼

樓主發表于: 2024-03-26 11:57

只看樓主 | 小中大

西門子PLC可以像匯川PLC一樣導出標簽與威綸觸摸屏做連接通訊嗎？威綸觸摸屏直接選擇導入的標簽即可連接PLC，現在我只能用地址來與觸摸屏通訊，請各位大神指點一下

放牧小牛郎

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 96 點
下載積分: 647 分
在線時間: 18(小時)
注冊時間: 2022-06-16
最后登錄: 2025-08-02
查看放牧小牛郎的主題 / 回貼

1樓發表于: 2024-03-26 13:45

只看該作者 | 小中大

插眼，西門子現在用的標簽地址偏移

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 552 個
工控威望: 662 點
下載積分: 1927 分
在線時間: 628(小時)
注冊時間: 2016-09-20
最后登錄: 2025-08-20
查看bnnyygy的主題 / 回貼

2樓發表于: 2024-03-26 14:49

只看該作者 | 小中大

可以的
1200+威綸通，標簽通訊。

1200在標簽變量的DB塊生成源，然后威綸通再導入，還畢竟好用。不用絕對地址挺舒服的

本帖最近評分記錄：

下載積分:+5(libo) 真誠感謝！

下載積分:+1(guochunyi) 熱心助人！

libo

一滴汗水,一份收獲

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 627 個
工控威望: 899 點
下載積分: 11213 分
在線時間: 565(小時)
注冊時間: 2007-04-23
最后登錄: 2025-08-14
查看libo的主題 / 回貼

3樓發表于: 2024-03-27 11:58

只看該作者 | 小中大

引用
引用第2樓bnnyygy于2024-03-26 14:49發表的 :
可以的
1200+威綸通，標簽通訊。

1200在標簽變量的DB塊生成源，然后威綸通再導入，還畢竟好用。不用絕對地址挺舒服的

PLC變量怎么生成源，求指教！謝謝！

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 552 個
工控威望: 662 點
下載積分: 1927 分
在線時間: 628(小時)
注冊時間: 2016-09-20
最后登錄: 2025-08-20
查看bnnyygy的主題 / 回貼

4樓發表于: 2024-03-27 17:50

只看該作者 | 小中大

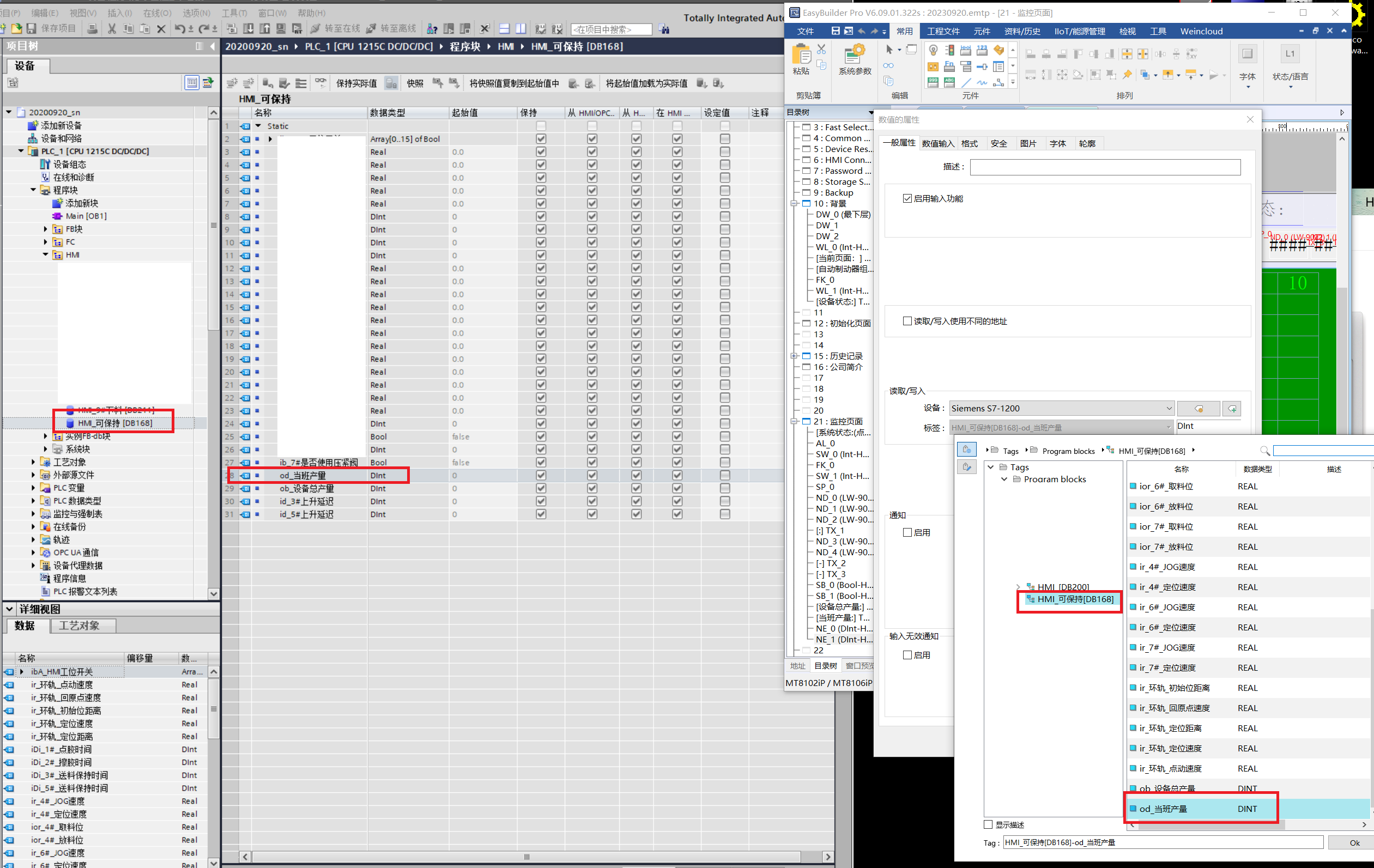

圖片：

引用
引用第3樓libo于2024-03-27 11:58發表的 :

PLC變量怎么生成源，求指教！謝謝！

邊編程習慣吧，我不用PLC變量表。。。好像變量表只有I.Q點位。我直接FC塊映射了。

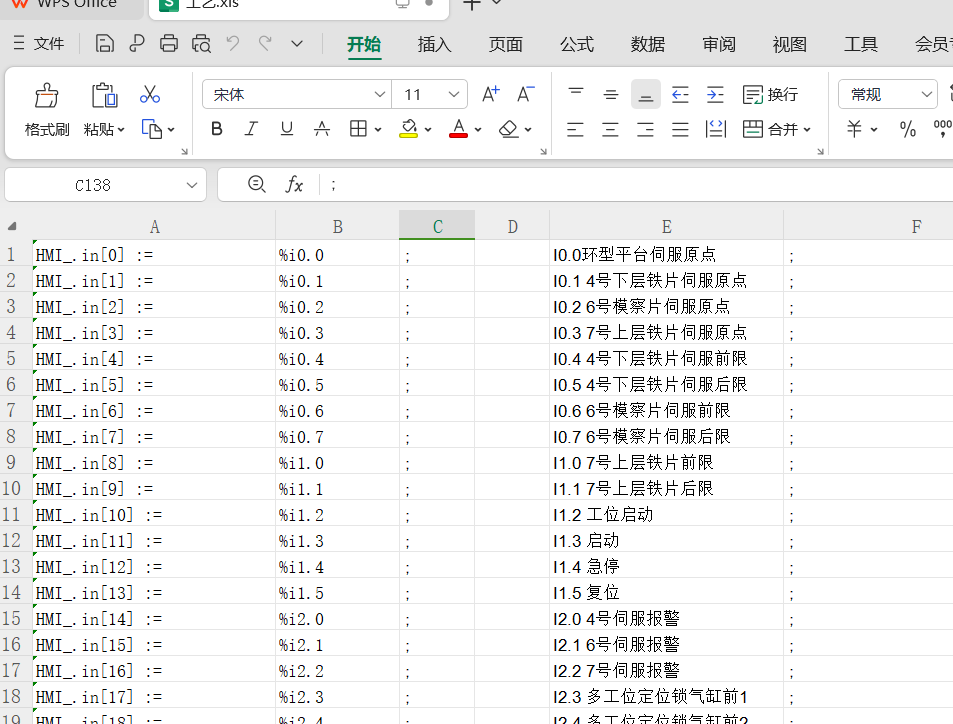

因為有時候拿到項目的時候，只有工藝，IO隨時在變。我直接表格搞定。

libo

一滴汗水,一份收獲

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 627 個
工控威望: 899 點
下載積分: 11213 分
在線時間: 565(小時)
注冊時間: 2007-04-23
最后登錄: 2025-08-14
查看libo的主題 / 回貼

5樓發表于: 2024-03-28 16:02

只看該作者 | 小中大

圖片：

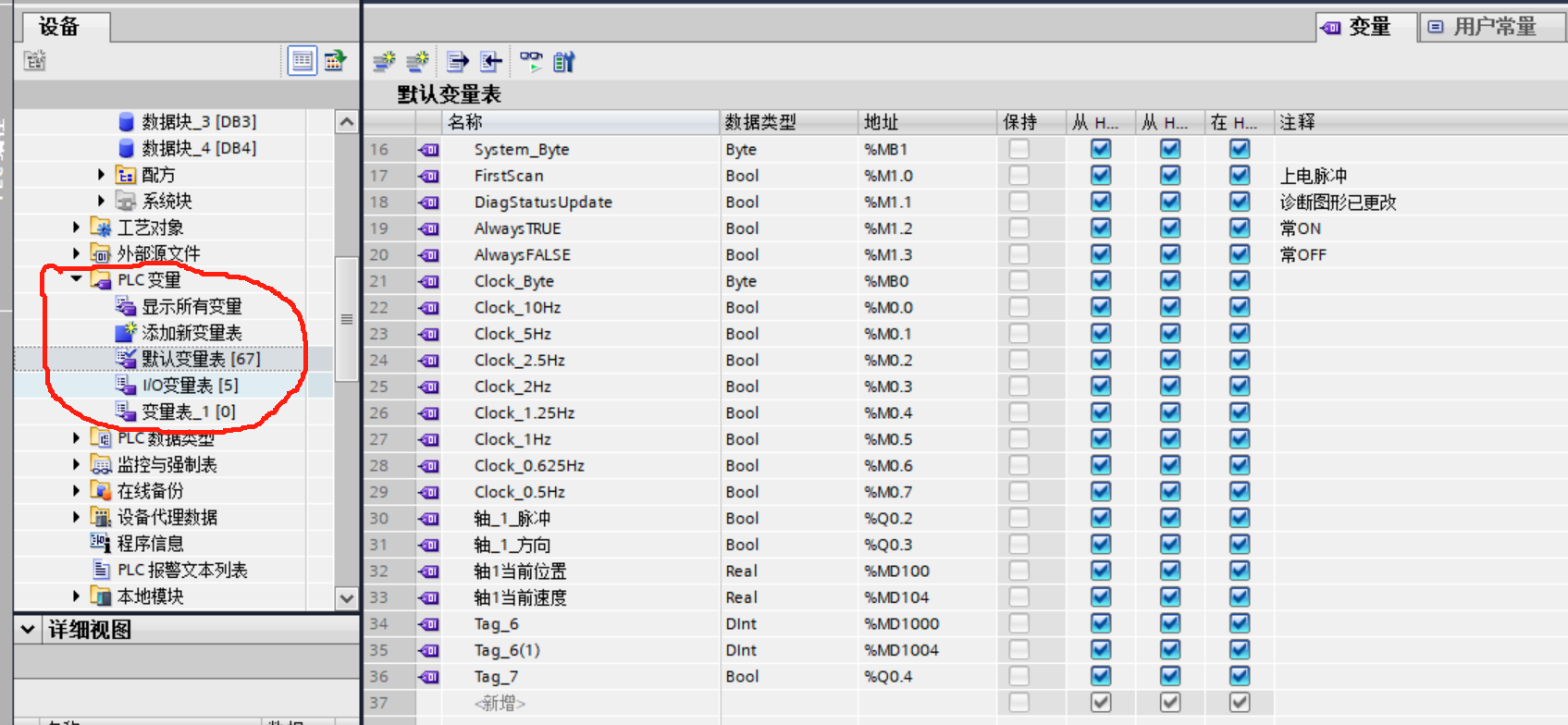

這個PLC變量能生成源，導出標簽嗎？沒有生成源的這個選項啊

zhaoaron

zhaoaron

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1907 個
工控威望: 5568 點
下載積分: 12893 分
在線時間: 1018(小時)
注冊時間: 2021-09-25
最后登錄: 2025-08-26
查看zhaoaron的主題 / 回貼

6樓發表于: 2024-03-28 16:21

只看該作者 | 小中大

圖片：

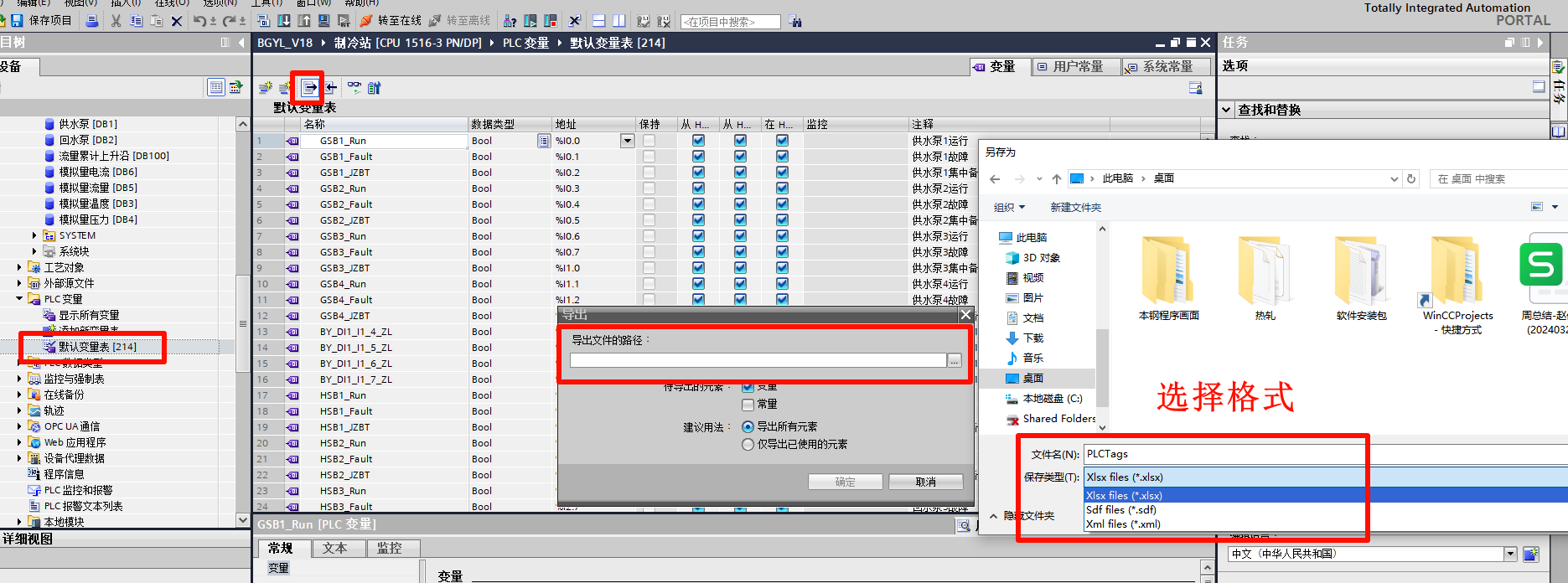

TIA只能導出三種格式。

http://m.nusil.com.cn/read-gktid-1767627.html你可以看看這個帖子。

僅DB能導出源
https://baijiahao.baidu.com/s?id=1782255755428006067&wfr=spider&for=pc

1、針對以前的TIA軟件，需要在TIA組態CPU屬性窗口，保護項中選擇允許PUT/GET通訊，V13SP1以上的版本，該屬性均尋找無保護即可,參考圖1
2、維綸HMI軟件中，如EasyBuilder8000中，設置PLC的連接，選擇西門子1200，參考圖2
3、組態維綸通畫面、PLC的連接點可以設置S71200下的I,Q,T,M等，參考圖3
4、如果使用導出的1200標簽和DB塊變量，請先在TIA中導出，再在Easybuilder8000中導入即可使用。
詳細步驟參考：http://www.ad.siemens.com.cn/service/ANSWER/solution.aspx?Q_ID=151689&cid=1072

文檔
https://dl.weintek.com/public/EBPro/Document/Siemens_S7-1200_V4_UserManual_tw.pdf

多找找，資料嘎嘎多、、、、
