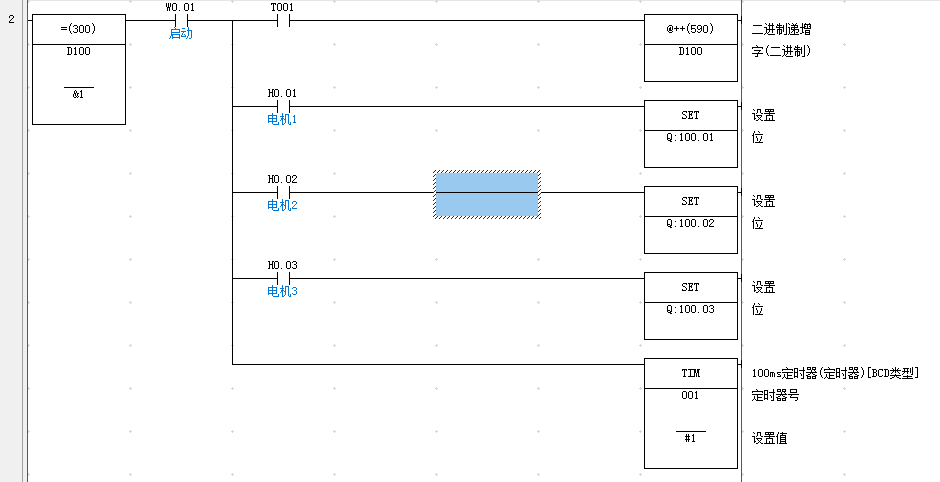

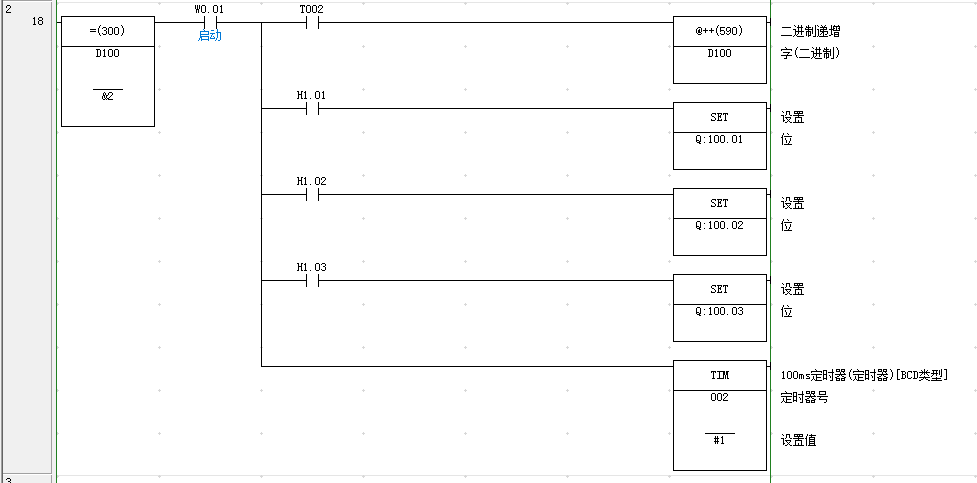

之前見到過一個閥組動作大概是這樣的  就是程序繁瑣   用st  應該簡單點  就是第一步時候H0.01通 電機1啟動 第二步H1.08通   電機8啟動   細節就不說啦

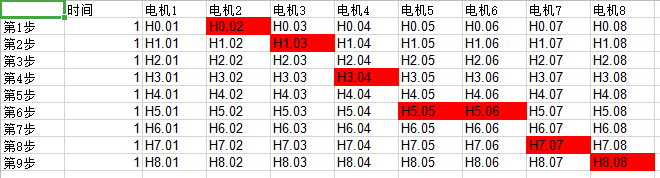

觸摸屏大概這樣的  第一步想讓電機三啟動  觸摸屏把h0.03  置1   第二步想讓電機2啟動    就在觸摸屏把H2.02置1 每步時間可設定

這次我給你搞個偏移的,我測試OK,

測試項目:
共計16組輸出,
D100~D115對應1~16組輸出位(bit0~bit15).設定1則為W10.1 輸出,設定4則為W10.4輸出.以此類推,范圍是0~15
D200~D215對應1~16組輸出時間設定,(定時器為BCD模式,注意)
D10是設置順序輸出組數( 0~16組),當然,
W0.00是啟動,W10是輸出字,





程序如下:
循環啟動,任意設置啟動位.rar (2 K) 下载次数:86

引用

引用第14樓bnnyygy于2021-01-19 23:39發表的  :
這次我給你搞個偏移的,我測試OK,

測試項目:
共計16組輸出,
D100~D115對應1~16組輸出位(bit0~bit15).設定1則為W10.1 輸出,設定4則為W10.4輸出.以此類推,范圍是0~15
.......

看了半天懂了  D100  是第一步啟動動電機的序號  d115是第15步啟動電機的序號

注釋這么清晰,應該還好吧,就這一段,就可以搞很多組任意設置輸出和時間了.


我也是玩玩而已

用4個寄存器，每8位代表一個電機，電機1就是D0的b1位，電機2就是D0的b9位，電機3就是下一字D1的b3位，因?yàn)槊總�(gè)字16位能表示2個電機，自己在編程軟件按位監視寄存器就知道了，然后解碼指令找出ON的位置（歐姆龍DMPX，三菱BON）對應輸出。

學習學習

引用

引用第10樓夢雨天涯于2021-01-15 14:50發表的  :
保持型

請問你這個是用說明錄制的？

都是高手

用變址去修飾 Y0Z0  然后D1表示第一個啟動的  D2第二個  D3第三個  ........... 以此類推  然后延時到地址也用對應的編制修飾 程序?qū)憘�(gè)循環進可以了

引用

引用第1樓xulin_xy于2021-01-15 11:37發表的  :
來個大神給點思路

樓主說過上述話應踐行之。 給你那么多思路了。畢竟你要思考、辨析、實驗、調試，最后按你的思路完成。是吧？

都是高手
