工程描述：
這是一個自動化上下料工程真實案例，工程包有：原理圖、HMI程序、PLC程序；供有需要的人參考；
特點“：
1.，操作工只需擺待加工之工件按一定方法擺入輸送帶，機器人視覺拍照抓取；
2.機器人送往加工設備，把加工好的工件放進左邊由3伺服組成的料倉；
3.滿盤后，由伺服軸送到左邊堆放，滿5層后，由變頻器驅動送出；然后，由操作工整盤取出，減輕勞動強度，提高效率。
4.用人機界面（HMI）與加工機作通訊中繼，進行信號交換；
5.HMI直接與5個臺達變頻器通訊，（料倉4個，拍照輸送1個）
其它特點與已分享過的相同不再多講。
先上圖：

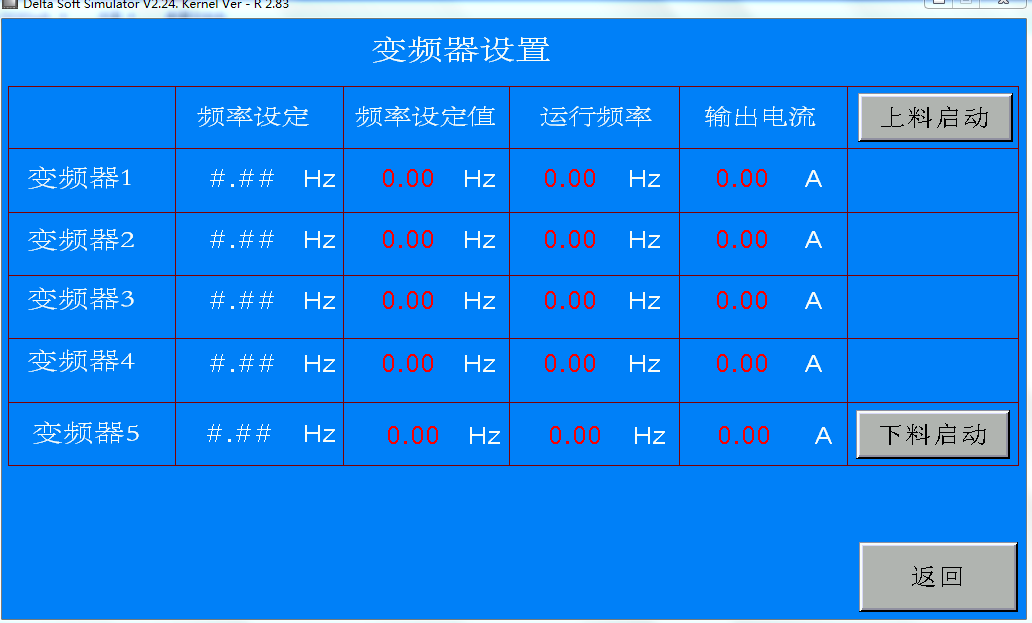

變頻器通訊畫面

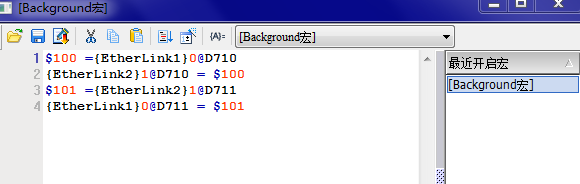

宏功指令做的信號傳送

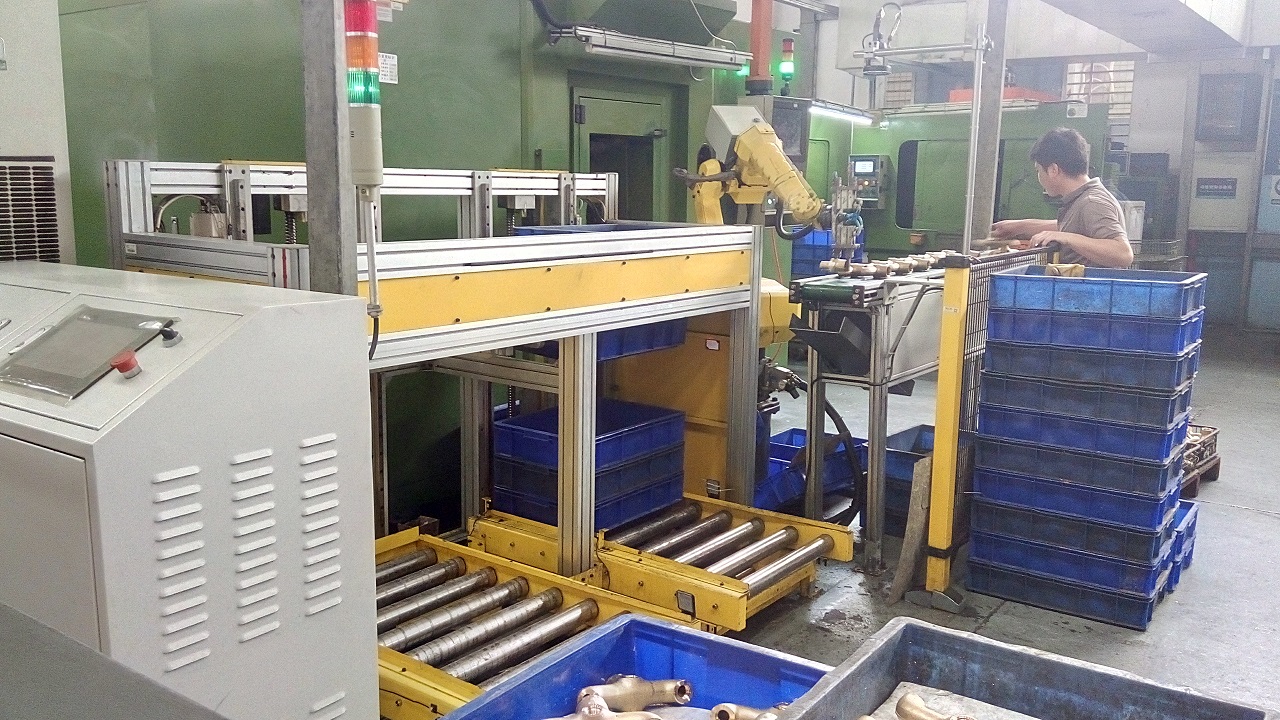

料倉伺服軸：左邊為X軸，右邊空膠盤入口處為Y軸；黃色擋板處Z軸，作左右移動。
4個變頻器驅動空膠盤進入以及滿料后出料，位于圓滾筒處。
主要硬件：
1.FANUC機器人（M10iA/12 Handling系統）帶視覺 + CCLINK板 1臺；
2.三菱PLC FX3U_48MT 1臺;
3.FX3U_16CCL_M 模塊 1個；
4.VFD004M23B變頻器 5個；
5.臺達人機界面DOP-10BE615 ，1個；
6.安川伺服電機 3個，XY軸帶剎車，Z軸不帶；
