樓主發表于: 2017-12-22 21:28

只看樓主 | 小中大

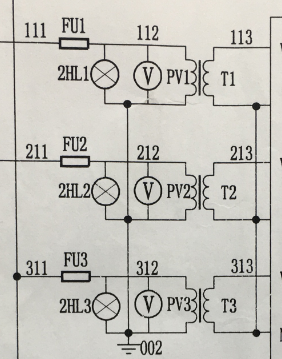

圖片：

如圖，熔斷器前面3根380電壓。燈也接380.現在看不懂這到底怎么接線，變壓器是1000變200.還有002地線標志這根線，真不懂了，感謝幫忙

南郭先生

自動化成就工業之美

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 524 個
工控威望: 2634 點
下載積分: 3976 分
在線時間: 1118(小時)
注冊時間: 2011-09-22
最后登錄: 2021-09-26
查看南郭先生的主題 / 回貼

1樓發表于: 2017-12-22 21:41

只看該作者 | 小中大

你這個用途是什么？—二次都是星形接法，變比5:1，一般計測保。

jxjalwf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 179 個
工控威望: 287 點
下載積分: 5962 分
在線時間: 601(小時)
注冊時間: 2015-11-09
最后登錄: 2025-08-23
查看jxjalwf的主題 / 回貼

2樓發表于: 2017-12-22 21:42

只看該作者 | 小中大

這是星型連接，中心點接地

溫柔的陷阱

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 198 點
下載積分: 3387 分
在線時間: 41(小時)
注冊時間: 2011-09-15
最后登錄: 2025-06-07
查看溫柔的陷阱的主題 / 回貼

3樓發表于: 2017-12-22 21:55

只看該作者 | 小中大

變壓器的星型連接

w45062099

多做事，少說話!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 347 個
工控威望: 457 點
下載積分: 1307 分
在線時間: 1089(小時)
注冊時間: 2014-10-23
最后登錄: 2025-08-21
查看w45062099的主題 / 回貼

4樓發表于: 2017-12-23 16:24

只看該作者 | 小中大

380的等邊三角形中心點到各個角的距離不是220嗎？出來的電壓是不是40多伏？

每天只要小小一步都是在進步！

whwanghu

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 862 點
下載積分: 37036 分
在線時間: 839(小時)
注冊時間: 2014-02-11
最后登錄: 2025-08-09
查看whwanghu的主題 / 回貼

5樓發表于: 2017-12-23 16:46

只看該作者 | 小中大

111,211,311之間是380v；113,213,313之間是76v；111,211,311與002之間是220v；113,213,313與公共點之間是44v。實際就是星變星。

wxw168

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 458 個
工控威望: 385 點
下載積分: 19854 分
在線時間: 186(小時)
注冊時間: 2008-04-28
最后登錄: 2025-06-17
查看wxw168的主題 / 回貼

6樓發表于: 2017-12-23 17:08

只看該作者 | 小中大

變壓器1000變200你沒看錯嗎？

liushaopeng

需非標自動化制造.改造等找我，有謝！

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 113 個
工控威望: 2144 點
下載積分: 25959 分
在線時間: 400(小時)
注冊時間: 2017-06-16
最后登錄: 2025-08-13
查看liushaopeng的主題 / 回貼

7樓發表于: 2017-12-27 11:21

只看該作者 | 小中大

首先，111，211，311線電壓是380v的話，那相電壓111與002之間的電壓就是220v（211，311與002之間一樣），其中在111與002之間并聯了一個指示燈加一個電壓表作為顯示與缺相報警。其中002一般是n線，當然要看你工廠進線是3相4線還是3相5線了。后面的t1，t2，t3這三個變壓器按圖正常接就行。

，如有錯誤，請各位大佬指正......

本帖最近評分記錄：

下載積分:+1(jiunnyih) 熱心助人！

ericzr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 253 點
下載積分: 904 分
在線時間: 7(小時)
注冊時間: 2017-12-04
最后登錄: 2018-02-05
查看ericzr的主題 / 回貼

8樓發表于: 2017-12-27 11:26

只看該作者 | 小中大

引用
引用第7樓liushaopeng于2017-12-27 11:21發表的 :
首先，111，211，311線電壓是380v的話，那相電壓111與002之間的電壓就是220v（211，311與002之間一樣），其中在111與002之間并聯了一個指示燈加一個電壓表作為顯示與缺相報警。其中002一般是n線，當然要看你工廠進線是3相4線還是3相5線了。后面的t1，t2，t3這三個變壓器按圖正常接就行。，如有錯誤，請各位大佬指正......

有道理。

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1217 個
工控威望: 1763 點
下載積分: 7608 分
在線時間: 587(小時)
注冊時間: 2012-08-31
最后登錄: 2025-08-23
查看sanlihu的主題 / 回貼

9樓發表于: 2017-12-27 11:36

只看該作者 | 小中大

熔斷器前面3根380電壓。燈也接380.現在看不懂這到底怎么接線，變壓器是1000變200
??????
變壓器應該是220v變xxxv才好理解
我確實不懂

吉圓電氣 QQ751673698

niguo1

活到老跑到老

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 31 個
工控威望: 127 點
下載積分: 2601 分
在線時間: 26(小時)
注冊時間: 2016-10-17
最后登錄: 2021-12-23
查看niguo1的主題 / 回貼

10樓發表于: 2017-12-27 15:33

只看該作者 | 小中大

引用
引用第9樓sanlihu于2017-12-27 11:36發表的 :
熔斷器前面3根380電壓。燈也接380.現在看不懂這到底怎么接線，變壓器是1000變200
??????
變壓器應該是220v變xxxv才好理解
我確實不懂

電機的星型接法線電壓380，繞組實際是220V，如果你清楚了。這變壓器也一樣道理了，初級與次級都是星型接法，燈泡實際電壓是相電壓220V。
1000、200是匝數，變比。

shi1021

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 94 個
工控威望: 4145 點
下載積分: 22703 分
在線時間: 142(小時)
注冊時間: 2017-12-22
最后登錄: 2024-04-15
查看shi1021的主題 / 回貼

11樓發表于: 2017-12-27 16:46

只看該作者 | 小中大

這是典型的三相220伏小型變壓器，中心點可以接線也可不接。
