樓主發表于: 2017-02-20 21:43

只看樓主 | 小中大

圖片：

X1----X6依次對應6個接近開關用來計數，要求X1-X6必須嚴格按照1-6的順序輪流計數，X1--X2--X3--X4--X5--X6--X1--X2--X3--X4..................反復循環，計數值保存在D100里面，如果接近開關未按1-6順序輪流計數，順序錯亂要求輸出出錯信號停止主機，用比較指令來判斷位X1---X6相鄰兩個位的狀態但邏輯關系比較復雜請教高手有沒有比較簡便的方法。

xbl2018

龍兒

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 218 個
工控威望: 2735 點
下載積分: 61316 分
在線時間: 560(小時)
注冊時間: 2007-09-20
最后登錄: 2025-01-14
查看xbl2018的主題 / 回貼

1樓發表于: 2017-02-20 22:19

只看該作者 | 小中大

這么簡單的事，整這么復雜！

flyfeky

bilibili 工控貴族

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 890 個
工控威望: 1041 點
下載積分: 2002 分
在線時間: 688(小時)
注冊時間: 2012-05-09
最后登錄: 2025-01-25
查看flyfeky的主題 / 回貼

2樓發表于: 2017-02-20 22:28

只看該作者 | 小中大

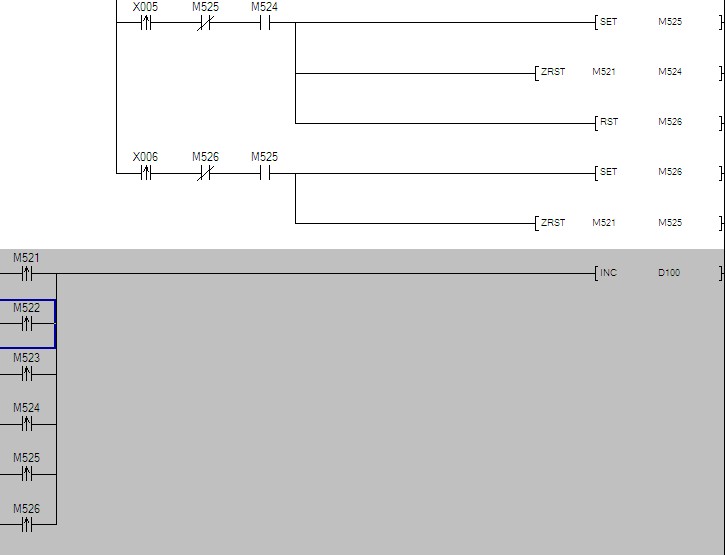

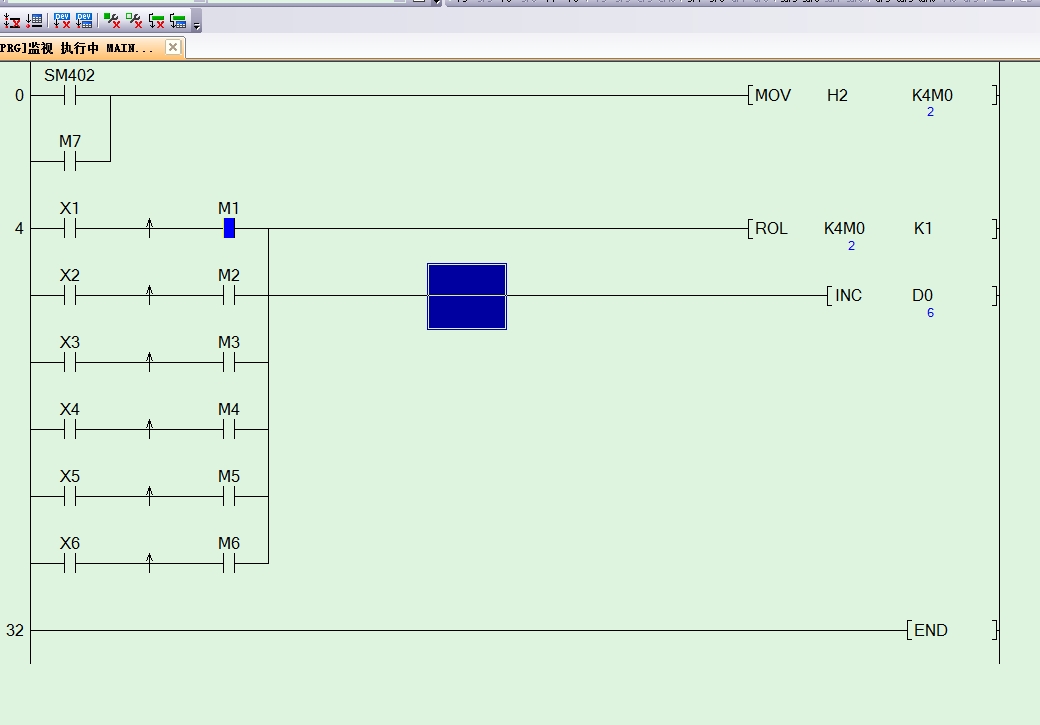

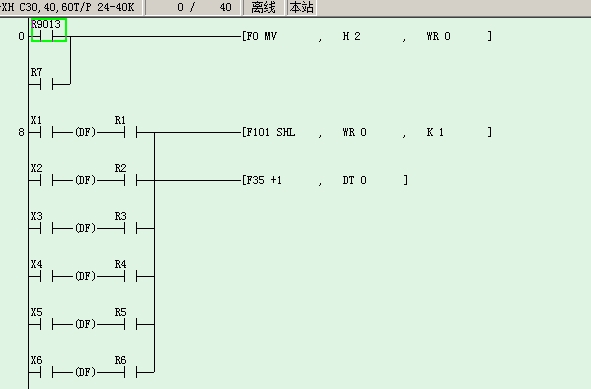

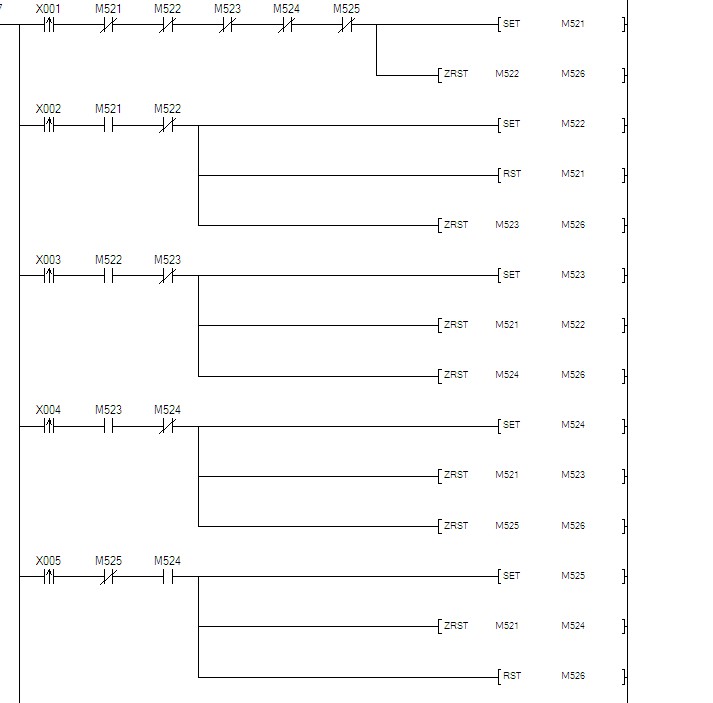

這個很簡單啊。
就幫你這么多了。

[ 此帖被flyfeky在2017-02-20 22:38重新編輯 ]

西門子倍福WPF+C#數據庫，槽式設備專家

工控小生

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 452 個
工控威望: 625 點
下載積分: 5932 分
在線時間: 799(小時)
注冊時間: 2008-05-19
最后登錄: 2025-01-22
查看工控小生的主題 / 回貼

3樓發表于: 2017-02-21 11:31

只看該作者 | 小中大

說來簡單請指教。

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 53128 分
在線時間: 1125(小時)
注冊時間: 2012-04-24
最后登錄: 2025-01-24
查看john42tw的主題 / 回貼

4樓發表于: 2017-02-21 14:36

只看該作者 | 小中大

參考

  X1
--|^|---------------[SET  M1]
       |------------[RST  M6]
X2
--|^|---------------[SET  M2]
       .
       .
  X6
--|^|---------------[SET  M6]
         |----------[ZRST M1 M5]

  M1    M2
---|/|------||-------(M10)

  M2    M3
---|/|------||-------(M11)
      .
      .
      .
  M5    M6
---|/|------||-------(M14)
