工控人家園 綜合討論 S7-200與臺達溫控表通訊不上

suiyuan666

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 735 個
工控威望: 1390 點
下載積分: 4944 分
在線時間: 746(小時)
注冊時間: 2008-06-15
最后登錄: 2025-07-17
查看suiyuan666的主題 / 回貼

樓主發表于: 2014-04-30 15:58

只看樓主 | 小中大

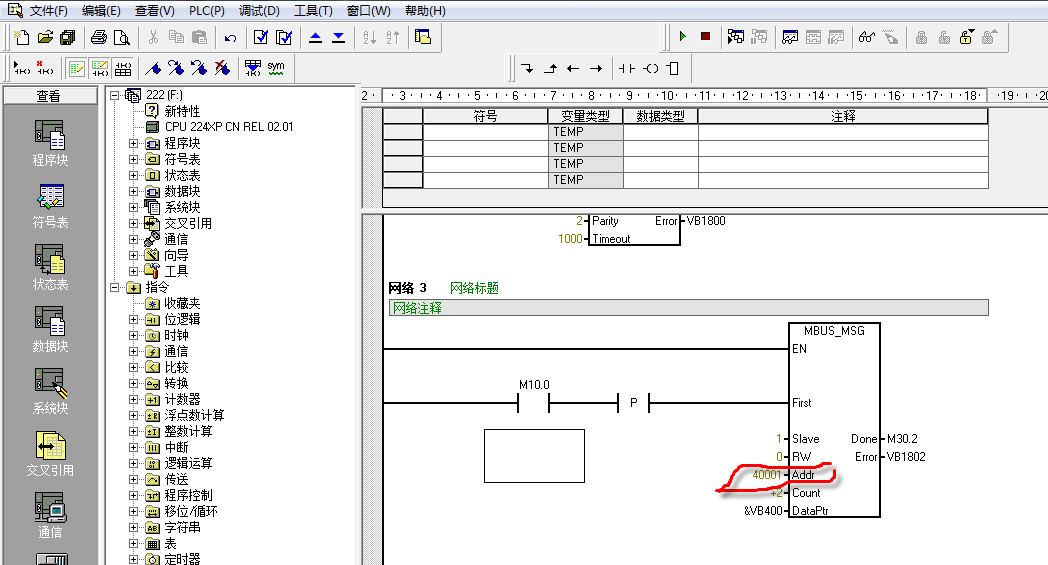

圖片：

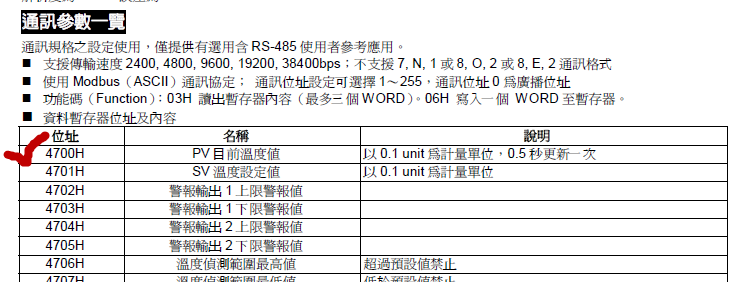

大家好，我用s7-200讀取臺達溫控表（DTA4848)的溫度，但不知道讀寫從站的數據地址是多少？溫控表使用MODBUS RTU 通訊格式。通訊參數如圖所示。謝謝大家指點下！

xuyifu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 119 個
工控威望: 262 點
下載積分: 1305 分
在線時間: 134(小時)
注冊時間: 2013-08-13
最后登錄: 2018-04-28
查看xuyifu的主題 / 回貼

1樓發表于: 2014-04-30 17:14

只看該作者 | 小中大

引用
引用樓主suiyuan666于2014-04-30 15:58發表的 S7-200與臺達溫控表通訊不上 :
大家好，我用s7-200讀取臺達溫控表（DTA4848)的溫度，但不知道讀寫從站的數據地址是多少？溫控表使用MODBUS RTU 通訊格式。通訊參數如圖所示。謝謝大家指點下！

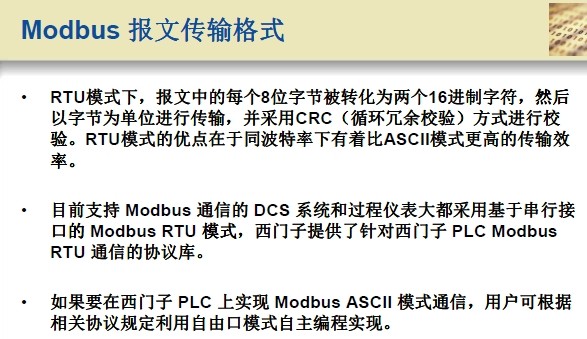

西門子ＭＯＤＢＵＳ庫只支持ＲＴＵ格式的，而你的儀表是ＡＳＣＩＩ的故必須用自由口通訊協議做一個ＭＯＤＢＵＳ　　ＡＳＣＩＩ的協議

附件：

S7-200_Modbus通信培訓教程.pdf (1041 K) 下載次數:253

附件：

S7-200_自由口通信培訓教程.pdf (906 K) 下載次數:214

xuyifu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 119 個
工控威望: 262 點
下載積分: 1305 分
在線時間: 134(小時)
注冊時間: 2013-08-13
最后登錄: 2018-04-28
查看xuyifu的主題 / 回貼

2樓發表于: 2014-04-30 17:23

只看該作者 | 小中大

如果你的地址是４７００Ｈ　轉化成十進制加40001就是實際的對應地址但是你的4700H轉化成十進制后18176超過了9999，所以要變成400001加18176，418177才是你的對應地址。如果不懂歡迎交流120541058

本帖最近評分記錄：

下載積分:+1(yangtongjin)

xuyifu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 119 個
工控威望: 262 點
下載積分: 1305 分
在線時間: 134(小時)
注冊時間: 2013-08-13
最后登錄: 2018-04-28
查看xuyifu的主題 / 回貼

3樓發表于: 2014-04-30 17:27

只看該作者 | 小中大

Modbus保持地址通常在40001到49999的范圍內。該范圍對大多數應用程序來說足夠了，但是某些數據映射到保持寄存器的Modbus從站所具有的地址超過9999。這些設備不適合常規的Modbus尋址方案。
Modbus主設備指令支持通過可選的尋址方法對大于9999的保持寄存器進行尋址。MBUS_MSG指令允許參數"地址"具有附加范圍以支持保持寄存器地址的擴充范圍。

400001至465536用于保持寄存器

例如：要訪問保持寄存器16768，MBUS_MSG的"地址"參數應該設置為416768。
擴充尋址允許訪問Modbus協議支持的65536個可能地址的全部范圍。該擴充尋址僅支持保持.
這是我從西門子軟件的幫助文件復制的一段。
