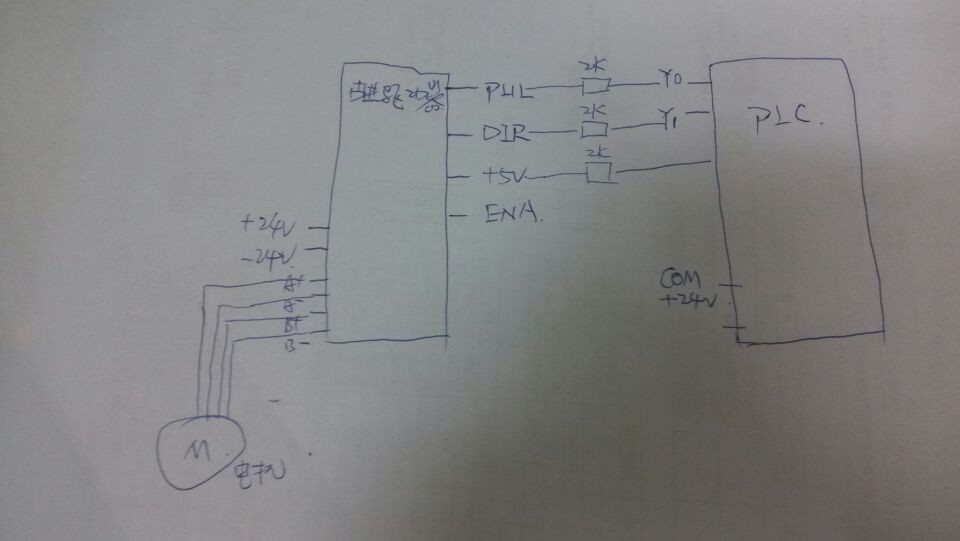

三菱Q系列PLC，CUP 是Q02H，現在想控制步進電機，不需要定位模塊吧，還有步進驅動器的5V和PLC怎么連接，只能加一個2K的電阻嗎？有別的方法嗎？上傳一張電路圖大神給看看，謝謝啦.....哪位大哥有控制步進電機的案例呀，主要是接線圖這塊，小弟感激不敬......
還有三菱FX2N-32MRPLC能發簡單的脈沖嗎？這個PLC只有輸入和輸出功能嗎？

大神呢.....

你的圖有問題啊？
圖紙要根據你選用的 步進電機-驅動器 來定的；
Q系列本體沒有發脈沖的吧？
你要用發脈沖的模塊，
至于 MR的PLC是繼電器輸出的，高速脈沖是做不了的

Q系列要加脈沖模塊  如 QD75....       QD70..

三菱FX2N-32MRPLC  是繼電器輸出的。不可以發脈沖，要用晶體管輸出的plc  如 FX2N-32MT-001

你還沒弄懂就發帖

Q系列PLC不能發生脈沖，要加定位模塊

選擇一種內置定位型的步進驅動器吧，外部給一個信號就走你設定的距離。

來學習的~~~
感謝分享

ganxiefenxiang

奇葩

樓主您看到Q02HCPU上有接線的地方嗎！！！！！！！！！！！！！！！！

多看多學習。
