工控人家園 綜合討論 懂電機的朋友幫個忙哦，繞線轉子雙速三相異步電動機

qrklove

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 732 點
下載積分: 2007 分
在線時間: 483(小時)
注冊時間: 2008-11-01
最后登錄: 2025-06-01
查看qrklove的主題 / 回貼

樓主發表于: 2014-01-01 15:53

只看樓主 | 小中大

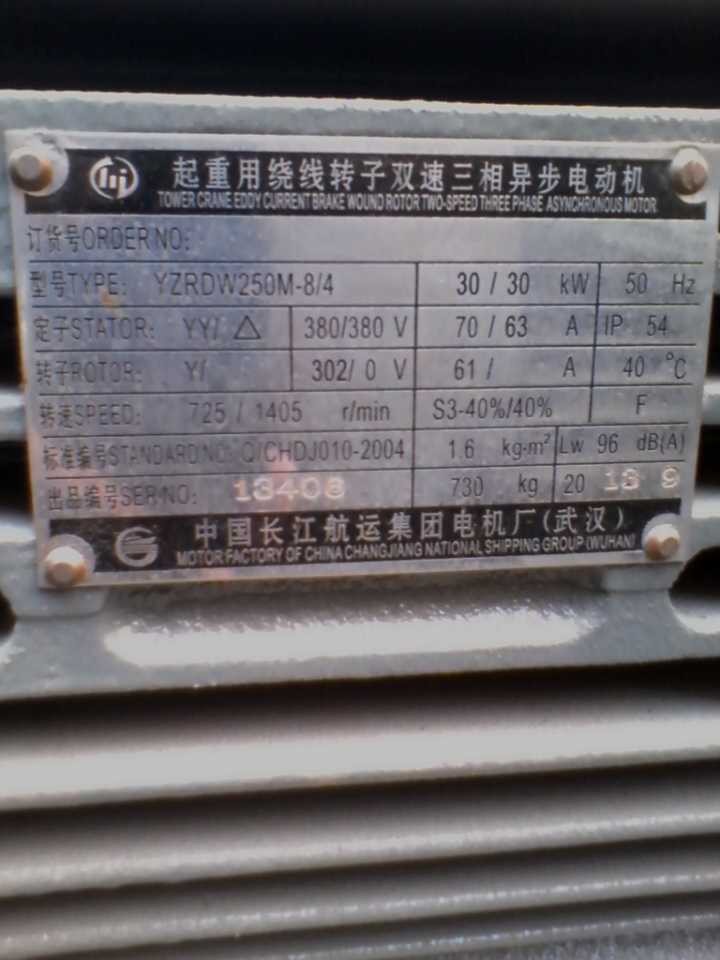

圖片：

YZRDW系列起重用渦流制動繞線轉子雙速三相異步電動機。銘牌上是8/4極 30KW 定子接法YY/△，我想咨詢的是YY/△接法是不是在8極時短接4極，與接線圖相符。公司買的新電機，沒有接線圖，我在網上找的接線圖。

電機的額定電壓是380V，實際測量是386V，從低速到高速的加速過程中壓降到350左右，而后電壓會慢慢恢復正常，電機25平方毫米的銅線，距箱變200米，箱變的輸出電壓也是386V,起重機用的電機，頻繁啟動，電機的高速燒壞了，是否是電壓過低造成的？接觸器是起保停的，偶爾會因為換速時電壓低而跳開，同一起重機還有兩臺安川變頻器，也會在該電機換速時，出現UV1，而故障保護

楊寧輝

給自己裝個擴展模塊！擴大自己的能量！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 314 個
工控威望: 558 點
下載積分: 1336 分
在線時間: 412(小時)
注冊時間: 2011-12-15
最后登錄: 2017-06-09
查看楊寧輝的主題 / 回貼

1樓發表于: 2014-01-01 19:36

只看該作者 | 小中大

既然有變頻器干嘛還要多速電機，直接用變頻器的多段速不就行了嗎？電機需要外加制動的，

danguliuxin

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 201 個
工控威望: 800 點
下載積分: 6329 分
在線時間: 247(小時)
注冊時間: 2012-12-02
最后登錄: 2023-08-16
查看danguliuxin的主題 / 回貼

2樓發表于: 2014-01-01 21:09

只看該作者 | 小中大

是啊，多此一舉

卓越9586

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 142 個
工控威望: 715 點
下載積分: 1696 分
在線時間: 50(小時)
注冊時間: 2013-09-02
最后登錄: 2017-11-07
查看卓越9586的主題 / 回貼

3樓發表于: 2014-01-01 21:18

只看該作者 | 小中大

我用過，六級轉四級的，轉子沒有線，接觸器轉換接法就可以了。

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1063 個
工控威望: 4906 點
下載積分: 7364 分
在線時間: 2574(小時)
注冊時間: 2010-06-24
最后登錄: 2025-08-24
查看znz43的主題 / 回貼

4樓發表于: 2014-01-02 09:59

只看該作者 | 小中大

變頻器雖然可以降低電機轉速，但不能增加扭距。雙速三相異步電動機在降低轉速的同時也增加了輸出的扭距，在某些要求高速小扭距、低速大扭距的機械上（恒功率），變頻器是發揮不了作用的。
所以在不使用雙速電動機時就需用變速箱來解決恒功率的要求。雙速電動機簡化了對變速箱的要求。這需要機械設計做綜合考慮。
變頻器有它的優勢，也有它的局限性。就像單片機頂替不了PLC，PLC也頂替不了單片機，各自有存在的空間。

搞電氣控制千萬不以為電控是萬能的
