各位老師大家好，本人最近想學習PLC與變頻器的通訊，看了一些視頻教程，但只是三菱PLC與三菱變頻器的教程，大多數只是只有PLC的編程實例，少有其它變頻器設置的實例，現我手頭里有威綸觸摸屏一個，三菱FX1N40MT的PLC一個，1N485通訊模塊一個，三晶SAJ8000系列和威騰CHE100系列變頻器各一個，想用來做一個觸摸屏、PLC、變頻器三者的通訊試驗，現請問各位老師：三晶SAJ8000系列或威騰CHE100系列變頻器與三菱FX1NPLC的通訊該對哪些參數進行設置，以及通訊的格式等，希望各位老師多多指教。謝謝！

無論是什么樣的PLC與變頻器通訊原理都是一樣的，PLC發送指令變頻器做出相應的反應，首先確定硬件與軟件協議，一般用485的接口，MODBUS RTU的通訊方式，把PLC與變頻器的通訊格式，通訊參數設置一樣（包括通訊地址，數據長度，校驗方式，停止位，波特率，通訊再試次數等）。然后程序方面的話用RS指令發送信息幀（比如你說的正轉，頻率寫入等）  具體格式在變頻器的Modbus協議上有說明  找到相應變頻器的通訊參數設置使其與ＰＬＣ中Ｄ８１２０一樣。

幫你查了威騰CHE100系列變頻器通訊參數組為ＰＣ組，設置其七個參數并與ＰＬＣ中Ｄ８１２０一致

[

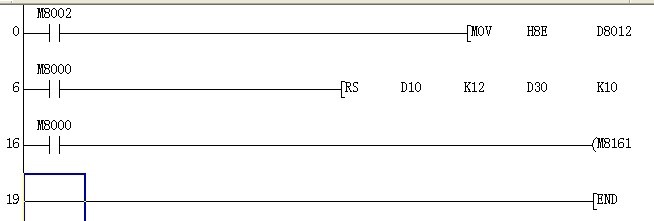

       謝謝兩位的回復！比如我用上圖的程序，威騰CHE100系列變頻器通訊參數組為ＰＣ組的7個參數各該如何設置最適合，比如PC。02的0到17用哪個最好，三晶SAJ8000系列的又該對哪幾組參數進行正確的設置。

H8E 轉化為2進制0000 0000 1000 1111 查D8120的通訊格式字 確定數據長8位 偶校驗 停止位2  波特率9600 （8 ,E,2）  pc.0 選擇通訊地址      PC01選擇3  PC0 2選擇4時是RTU方式 選擇16時是ASCii方式    PC06為0 寫操作有效 其他通訊參數可以保持默認。

具體用RTU還是ASCII方式由程序來體現，本人認為RTU通訊程序編寫比ASCII方便 只是用到RTU 時ＦＸ１ｎ沒有CRC校驗指令 要自己做一個校驗的子程序 還有程序中不是D8012 而是D8120 其他變頻器通訊參數依葫蘆畫瓢

謝謝xuyifu112 老師的回復！上面的程序圖我也是隨手編的，沒注意看，有時間試試看，再次感謝您的熱心幫助。

三晶中性大版8000說明書.part1.rar (1536 K) 下载次数:56 三晶中性大版8000說明書.part2.rar (835 K) 下载次数:37

引用

引用第2樓xuyifu112于2013-06-26 11:03發表的  :
幫你查了威騰CHE100系列變頻器通訊參數組為ＰＣ組，設置其七個參數并與ＰＬＣ中Ｄ８１２０一致

        xuyifu112老師您好！現我把三晶SAJ8000系列變頻器的說明書也發上來，麻煩你幫我看看，因我文化水平底看了是云里霧里的不太懂，也用上圖的通信格式，變頻器方面該對哪些FXXX項目進行怎樣設置，我很希望得到你的幫助。謝謝！

下載看了變頻器說明書，第二部分怎么和第一本分一樣啊，這本說明書對通訊參數的說明好像不夠詳細，比如　⑴F093=PB.ID (P：通訊格式，B：通訊速率，ID：通訊地址)其中它只是提到了P=2 或P=3的時候的通訊格式（問題是是否只有Mobus，no parity, 8 bit binary，也就是modbus rtu 八位數據長 無奇偶校驗的方式）   下面是說明書104頁的內容在用Modbus協議對變頻器進行通訊控制是通過模擬端
必須設置以下參數：
(1)F039設置為端子控制方式（設置為2.0），具體設置參見產品
說明書；
(2)F041=9，用于點動正轉控制；
(3)F042=10，用于點動反轉控制；
注意：因為在用Modbus協議對變頻器進行通訊控制運行時，
方式必須設為端子控制方式（亦即F039=1、2、3或4），
字輸入端子將不可以再用于控制運行以外的其它功能。還漏掉了一個很重要的參數F040=46 頻率由RS485決定。一般變頻器通訊時都會要設置（控制指令由通訊決定的參數，頻率指令由通訊決定的參數，這樣才能保證運行控制，頻率寫入 運行監控 參數寫入等有效）通訊格式的設置更不要說了有多重要，仔細看看102-107 ,如果真要把這個變頻器的通訊做起來最好找到這個牌子通訊篇的PDF 那里面會很詳細，也會有modbus的通信協定的參數地址定義。

很少上線，如有問題下次再聊

引用

引用第9樓xuyifu112于2013-07-01 22:04發表的  :
很少上線，如有問題下次再聊

xuyifu112老師您好！
    今天有空看了英威騰CHE100系列變頻器的其它功能的地址說明，說明中通訊控制命令地址定義1000H的數據意義說明中的 正轉運行：0001H 還有地址定義3001H：設定速度  是5個字對照三菱的通訊格式就套不上，這個就無法理解了。
    xuyifu112老師，說實話本人文化水平低，很多東西現在很難學進去，但是不學嘛技術又跟不上時代，怕哪一天會被淘汰，為了養家糊口必須得學，現在我很想能得到您的幫助，希望您能抽空再指教指教，能有編程實例最好。謝謝！
