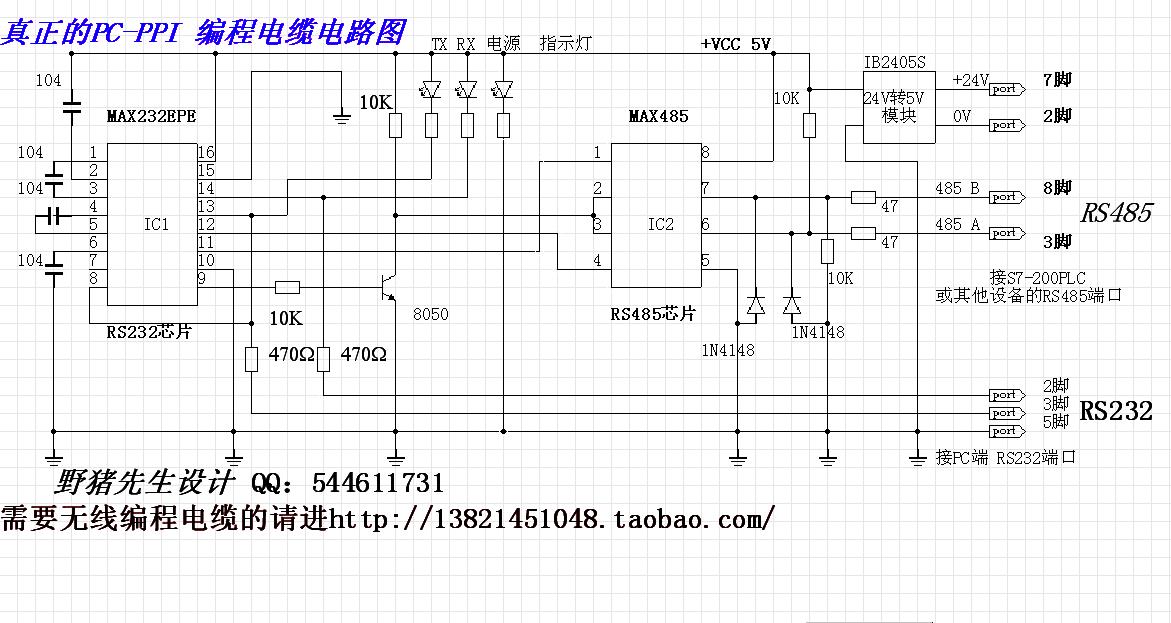

發一款自己設計的RS232轉RS485電路圖
用在S7-200 西門子的PLC上效果很好，因?yàn)?00 PLC通訊口的+5V供電能力很弱，所以我采用了通訊口第7腳輸出的+24V電源，
經用IB2405S模塊（淘寶有售，可自行購買）轉換成+5V電源給轉換板供電。
輸出的RS232信號不但直接和電腦端的COM1口通訊，更能和各種USB轉串口線通訊，實際測試、力特、帝特、優越者、華塑等串口線全部兼容！
現在市售的那些PC-PPI電纜實際里面根本就沒有任何芯片，就是幾個電阻和一個三極管組成切換，這樣的電纜我看大家購買的也不少！
不要說防雷擊和浪涌保護了，最起碼的通訊安全感都沒有，不知道什么時候會把PLC和PC的端口燒掉！��！奉勸大家不要貪便宜購買那樣的
編程電纜！�。�！
最后說下 ，如和S7-200以外的設備通訊，那么電源可采用通訊設備的+5V電源，而不需要IB2405S模塊！因?yàn)檫@本身就是一款RS232轉RS485的
電路！并非西門子200 PLC專用！！
注意：此電路不需要安裝驅動程序！
