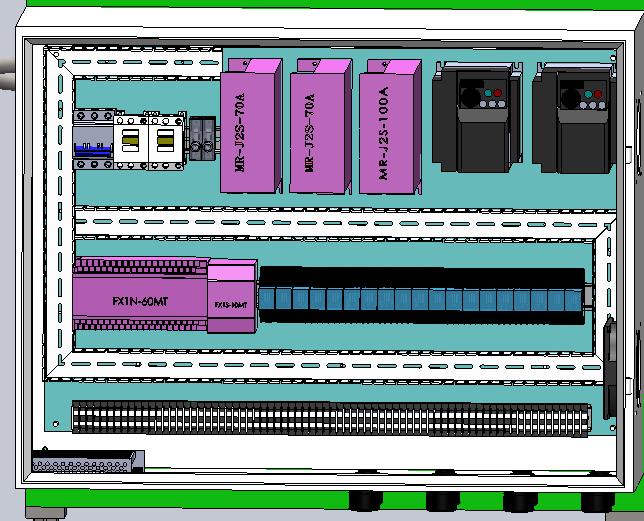

我自己設計的一個電氣系統，我自己接線，不知道這樣排版是否恰當，請大家指點指點，改善我的不足，謝謝了

打聽一下樓主你這排版軟件是什么？？？

SOlid works 2010版本的。

真佩服樓主,電控柜布局都搞三維,我就是用AutoCAD,也只是畫個框再在里面標上名稱完事,慚愧,慚愧。

1.太擠，換個大點的柜子多不了多少錢吧？
2.變頻器是否重選個型號，緊湊點，高度和伺服差不多的。
3.繼電器沒必要那么多的，建議選哪種線圈和觸點分開的，像歐姆龍哪種觸點一個上一個下的不適合。
4.開關電源那樣放影響散熱，不一定燒，但不規范。
玩伺服，抗干擾是關鍵，亂說的，別當真。

怎么用那么多中繼��？

恩  我感覺好  緊湊點以沒關系  你發熱大地都搞在上面地 影響不到其他地   要是我 我已是這思路

基本上是可以的，一排配電，一排PLC，一排端子，如果有空間，可以把端子接線空間留大點。

中繼也太多了，柜子要是再大一點就更好了，接線端處下方空間較小。

驅動器工作在什么模式？？？
沒有看到上位機

只是原理圖，思路很好的。
個人認為，散熱風扇在下面強制往里吸風和在上面強制往外送風效果多少是有差距的。
你的熔斷保險能否和交流接觸器換個位置，和3P小型斷路器排列在一起。感覺這樣美觀。

謝謝，大家給的建議。謝謝！
