工控人家園 西門子工控論壇 請教在這個梯形圖中如果不用上升沿實際應用中有什么區別嗎？新手真心求教

qwe1220qwe

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 119 點
下載積分: 591 分
在線時間: 2(小時)
注冊時間: 2012-07-23
最后登錄: 2012-10-13
查看qwe1220qwe的主題 / 回貼

樓主發表于: 2012-07-23 21:10

只看樓主 | 小中大

圖片：

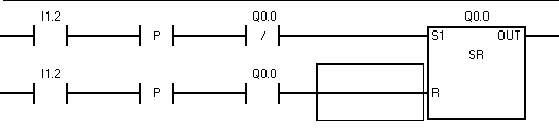

請教在這個梯形圖中如果不用上升沿實際應用中有什么區別嗎？新手真心求教

學習中！

qwe1220qwe

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 119 點
下載積分: 591 分
在線時間: 2(小時)
注冊時間: 2012-07-23
最后登錄: 2012-10-13
查看qwe1220qwe的主題 / 回貼

1樓發表于: 2012-07-23 21:18

只看該作者 | 小中大

想知啊上升沿指令在這里起到的作用是什么謝謝各位前輩指點。

學習中！

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161348 分
在線時間: 3238(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-10
查看sjm213的主題 / 回貼

2樓發表于: 2012-07-23 22:38

只看該作者 | 小中大

上升沿保證I1.2按住后這個RS指令只有效一次。
若無上升沿，那么置位和復位的條件在每次掃描時都會切換，最后也不知道到底是SET了還是RESET了。

本帖最近評分記錄：

下載積分:+1(zjs731)

hzc979239936

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 134 點
下載積分: 651 分
在線時間: 30(小時)
注冊時間: 2011-12-21
最后登錄: 2015-10-12
查看hzc979239936的主題 / 回貼

3樓發表于: 2012-08-07 14:48

只看該作者 | 小中大

根據輸入點I0.1，I0.2的作用而定

1198966528

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看1198966528的主題 / 回貼

4樓發表于: 2012-08-07 15:42

只看該作者 | 小中大

這個程序本來就是錯的。上升沿什么的沒意義

chenkang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 109 點
下載積分: 331 分
在線時間: 53(小時)
注冊時間: 2010-02-01
最后登錄: 2025-06-18
查看chenkang的主題 / 回貼

5樓發表于: 2012-08-13 21:04

只看該作者 | 小中大

程序沒錯，這是單按鈕啟停的程序，上升沿可保證每次按下I1.2，SR指令只執行一次。

sj198822

sj198822

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 107 點
下載積分: 636 分
在線時間: 25(小時)
注冊時間: 2010-07-16
最后登錄: 2025-06-04
查看sj198822的主題 / 回貼

6樓發表于: 2012-12-15 13:27

只看該作者 | 小中大

上升沿不能不要，實際試一下就知道了，這個是實現按一下i1.2 q0.0啟動，再按一下11.2 q0.0斷開。
程序沒有錯的，我們實際用過，就是一種一鍵啟動

yyshjjy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 182 點
下載積分: 1747 分
在線時間: 113(小時)
注冊時間: 2012-08-20
最后登錄: 2024-10-17
查看yyshjjy的主題 / 回貼

7樓發表于: 2012-12-15 18:23

只看該作者 | 小中大

2樓說的很有道理！

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-07
查看wwcwwc的主題 / 回貼

8樓發表于: 2012-12-16 14:09

只看該作者 | 小中大

我認為你只要以另一種思路來想可能就會明白的。
就是這個按鈕，當你按下時，這個按鈕的觸點實際上已經被PLC接受到多次通斷的這個概率了。
如果不加這個沿，你怎么確保PLC接受到一次有效值呢。

475936864

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 135 點
下載積分: 3478 分
在線時間: 216(小時)
注冊時間: 2011-08-06
最后登錄: 2025-05-15
查看475936864的主題 / 回貼

9樓發表于: 2012-12-31 20:35

只看該作者 | 小中大

其實就是一個一鍵啟停

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1070 個
工控威望: 1235 點
下載積分: 18531 分
在線時間: 293(小時)
注冊時間: 2009-05-29
最后登錄: 2025-07-09
查看zsh340的主題 / 回貼

10樓發表于: 2013-01-01 16:03

只看該作者 | 小中大

這個程序的作用是按一次，Q0.0導通；再按一次，Q0.0斷開；以此循環下去。如果如樓主所說不用上升沿"P"時，Q0.0的導通與斷開就會混亂，也就QO.O的輸出工作不正常、、、、、、
樓主如果想要搞清它的運行原理，建議多看幾次CPU的掃描順序與周期。如果能把這個程序的動作順序說出來就表明懂了。
提醒一下，CPU的掃描順序是從上往下，從左至右的原則。

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

rocmans

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 131 點
下載積分: 490 分
在線時間: 21(小時)
注冊時間: 2012-08-10
最后登錄: 2019-07-16
查看rocmans的主題 / 回貼

11樓發表于: 2013-01-01 18:22

只看該作者 | 小中大

如果不用上升沿，Q0.0會一直輸出
