jhwuliangjin
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 245 點
下載積分: 7625 分
在線時間: 259(小時)
注冊時間: 2009-11-09
最后登錄: 2025-06-26
查看jhwuliangjin的 主題 / 回貼
72樓  發表于: 2012-05-30 22:08
引用
引用第72樓hds1990于2012-05-30 18:56發表的  :
[attachment=85237]看看這個行不?我不是電工,業余畫畫。
工作過程:
1.    按下SB1,KM1啟動并自鎖,實現先啟動電機M1;然后可以按下SB4啟動KM2并自鎖,實現后啟動電機M2。按下SB2停止電機M1,實現先停止;再按下SB3停止電機M2,實現后停止。
2.    單獨按下SB4,同時啟動KM1和KM2實現電機M1和電機M2同時啟動并自鎖,按下SB3同時停止電機M1和電機M2。
3.    以上先后次序不能亂,即SB1-(電機M1先啟動)-SB4-(電機M2啟動)-SB2-(電機M1停止)-SB3(電機M2停止)。
.......

圖畫的不錯,也很專業。SB2有二個常閉觸點,與題意不符。
qrklove
級別: 家園常客
精華主題: 0
發帖數量: 494 個
工控威望: 732 點
下載積分: 2007 分
在線時間: 483(小時)
注冊時間: 2008-11-01
最后登錄: 2025-06-01
查看qrklove的 主題 / 回貼
73樓  發表于: 2012-05-30 22:22
這個帖子還挺火的哦,看了幾天?偨Y了一下第一種題意先啟動,后啟動;先停止,后停止的問題可以解決。這題還有另一個題意,先啟動,停止;后啟動,停止。也就是說第一個電機,啟停完成后,第二個電機再啟停,這也叫先后啟停。本人第一次看到這題是就是這么理解的,想了大半夜也不能解決。不知大家伙怎么都按照第一種題意理解了,甚是奇怪,難道大家都是在避難就易?
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-05-10
查看rockyhuo的 主題 / 回貼
74樓  發表于: 2012-05-30 22:28
引用
引用樓主格林于2012-05-27 22:18發表的 做了10年電工,被一個繼電控制線路考住了。 :
參加考試的時候題目是這樣的:用兩個接觸器和4個按鈕實現兩臺電機既能實現先后啟動和停止,也能實現同時啟動和停止。本人不才,畫了幾天也沒能實現上述要求,特在此請教高手指教。雖然考試已經結束,但是這個題目一直困擾著我。如芒在背。煩請各位高手指教。
接觸器是3組主觸點,2組常開觸點,2組常閉觸點那種。按鈕式1組常開,1組常閉那種。4個獨立的按鈕。



是先后啟動之后才停止
變頻器中心放卷,可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作,承接多功能衛生巾中包機制造,尿褲垛碼機制造
QQ:84818626
電話:18923140420
奮斗人生
級別: 家園?
精華主題: 0
發帖數量: 584 個
工控威望: 740 點
下載積分: 10839 分
在線時間: 67(小時)
注冊時間: 2011-09-05
最后登錄: 2025-06-11
查看奮斗人生的 主題 / 回貼
75樓  發表于: 2012-05-30 22:30
有點意思
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-05-10
查看rockyhuo的 主題 / 回貼
76樓  發表于: 2012-05-30 23:00
若是這個考官不是設置障礙的,我想原意就是考考生的急才,當你沒有遇到過的問題出現,你會想到什么辦法解決,是考你平時的實際的綜合應用,不要以為這是簡單,看已經考到不少人,這些才是基本素質。
變頻器中心放卷,可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作,承接多功能衛生巾中包機制造,尿褲垛碼機制造
QQ:84818626
電話:18923140420
hds1990
級別: 略有小成
精華主題: 0
發帖數量: 29 個
工控威望: 295 點
下載積分: 1213 分
在線時間: 94(小時)
注冊時間: 2009-07-23
最后登錄: 2017-12-28
查看hds1990的 主題 / 回貼
77樓  發表于: 2012-05-30 23:59

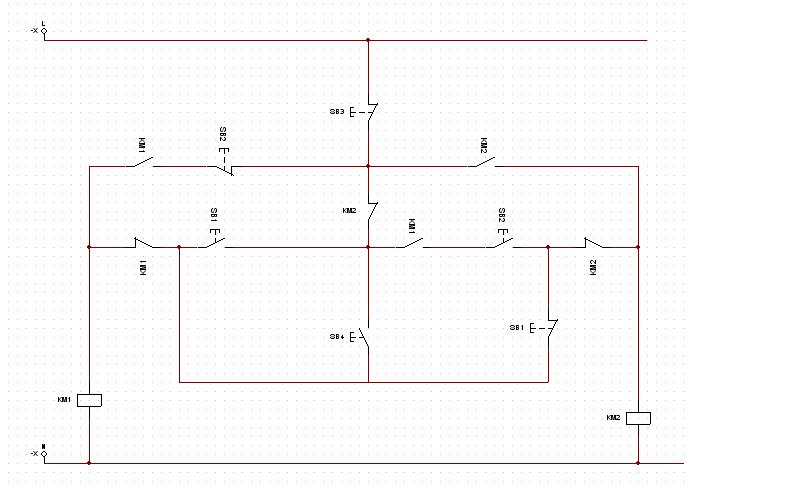

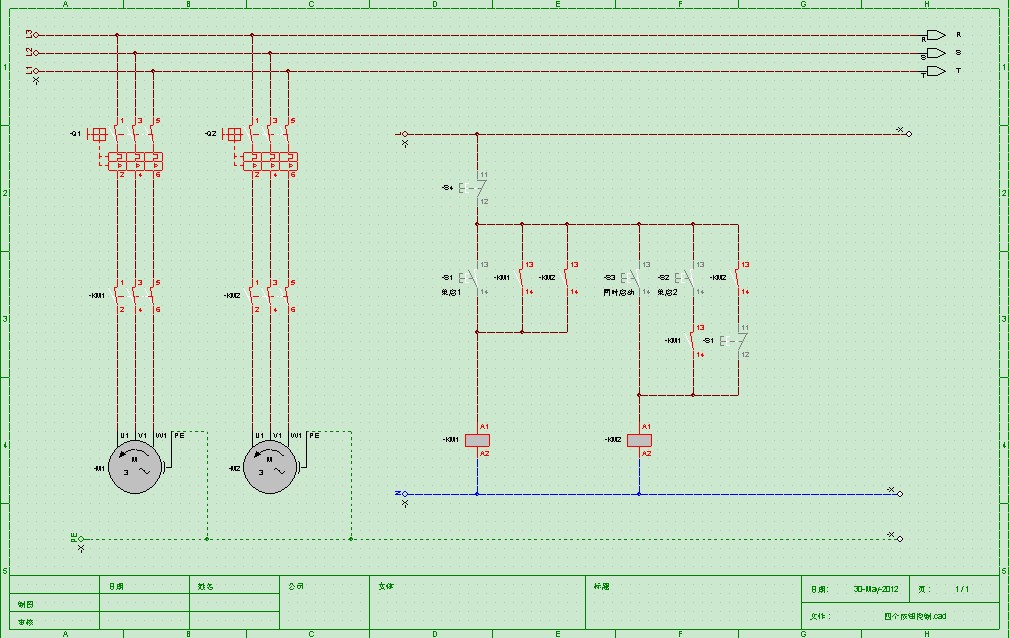

呵呵,最終修改,大概只能做成這樣了
coolchen
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 126 點
下載積分: 995 分
在線時間: 6(小時)
注冊時間: 2012-05-17
最后登錄: 2012-05-31
查看coolchen的 主題 / 回貼
78樓  發表于: 2012-05-31 04:20

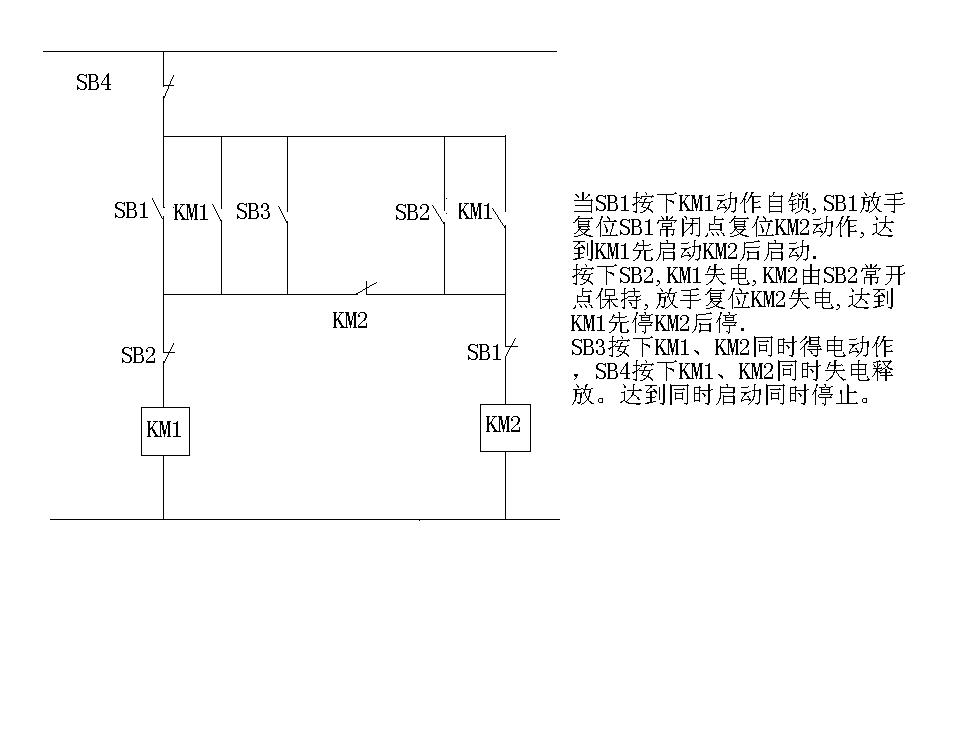

看到大家都這么火,本人也提出一個圖樣,請大家給點意見

w80859
級別: 家園?
精華主題: 0
發帖數量: 209 個
工控威望: 521 點
下載積分: 3248 分
在線時間: 1781(小時)
注冊時間: 2007-12-23
最后登錄: 2025-07-07
查看w80859的 主題 / 回貼
79樓  發表于: 2012-05-31 08:46
引用
引用第71樓381639458于2012-05-30 12:04發表的  :


這個圖有點靠譜!按照這個實驗可以達到要求,不錯...

wxyqzjl
級別: 略有小成
精華主題: 0
發帖數量: 459 個
工控威望: 468 點
下載積分: 7021 分
在線時間: 179(小時)
注冊時間: 2006-10-08
最后登錄: 2025-06-27
查看wxyqzjl的 主題 / 回貼
80樓  發表于: 2012-05-31 09:34
應該可以,三個啟動按鈕,一個停止按鈕
黃豆1983
級別: 略有小成
精華主題: 0
發帖數量: 133 個
工控威望: 233 點
下載積分: 1726 分
在線時間: 65(小時)
注冊時間: 2012-04-01
最后登錄: 2022-09-10
查看黃豆1983的 主題 / 回貼
81樓  發表于: 2012-05-31 09:41
他說的是按鈕開關
單身真愛
俺們都是工控人
級別: 略有小成
精華主題: 0
發帖數量: 261 個
工控威望: 234 點
下載積分: 1273 分
在線時間: 108(小時)
注冊時間: 2010-10-13
最后登錄: 2022-06-18
查看單身真愛的 主題 / 回貼
82樓  發表于: 2012-05-31 09:44
yin gaioshixian
lengyueqiuyu
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 128 點
下載積分: 561 分
在線時間: 30(小時)
注冊時間: 2011-03-16
最后登錄: 2017-05-18
查看lengyueqiuyu的 主題 / 回貼
83樓  發表于: 2012-05-31 11:03
有一種按紐開關,輕按一下一組觸點閉合(斷開),用力按另一種觸點閉合(斷開),類似于一款行車操作手柄按鈕,那樣不就解決問題了
