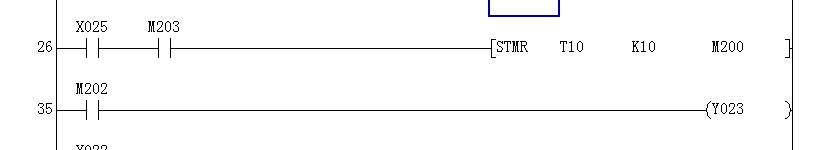

請各位高手看一下這二個程序步，M202,M203是怎么回事？為什么m203控制特殊時間繼電器呢？M200是怎么回事呢？請幫忙詳細說下，怎么都看不懂呢

     好多天未能登錄成功，今試回一帖。

    查了一下FX2N的編程手冊，STMR是特殊定時器指令，按樓主的梯形圖：
    T10的設定值為1s，M200隨執行條件的接通而接通，執行條件斷開后、M200延時1s斷開；
    M201隨執行條件的由通到斷而接通，延時1s斷開；M202隨執行條件的接通而接通，若執行條件接通時間大于1s，則1s后斷開；M203隨M202的斷開而接通，隨M200的斷開而斷開。

    那么，執行條件中串入M203的常開接點后，由于執行條件不能接通（若他處也無指令使M203接通），則STMR指令不執行，M202、M203均不接通；
    若改為串M203的常閉接點，則在X25一直接通時，M202斷續接通，通斷時間各1s。

我覺得那個M203應當是常閉才對呢

還真沒見過

又增加了知識

見識了

M203也有可能是人機界面里一個控件的寫入地址值，用于手動控制

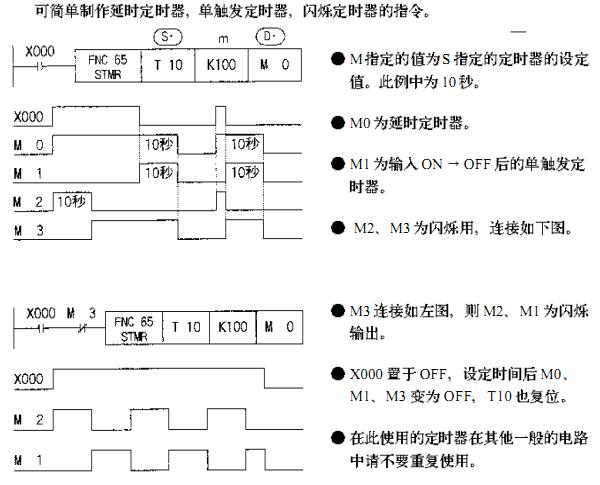

編程手冊上有該指令的應用實例。
M203確實應該常閉。
從時序圖上可以看得很清楚：

又增加了知識

以前從視頻上見到過，今天看到實際的了。開眼了

學習學習
