樓主  發表于: 2018-10-22 16:04
圖片：
圖片：
圖片：
新手請教一個PLC的互鎖問題

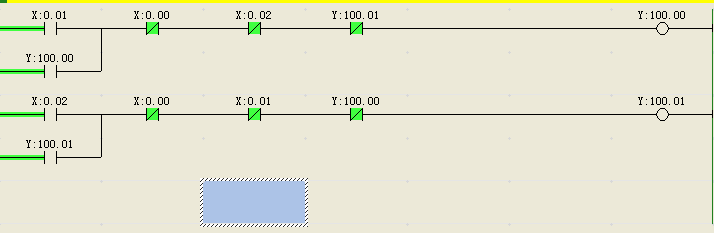

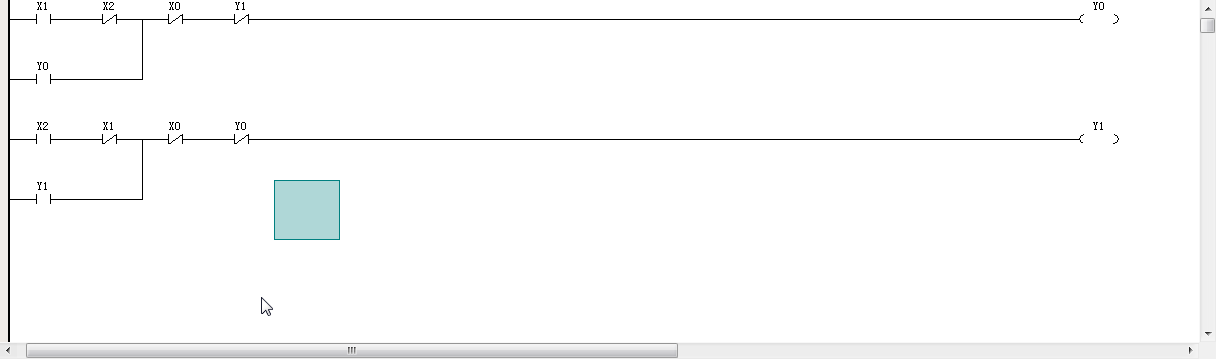

如圖所示 誰能告訴我錯在哪里了？

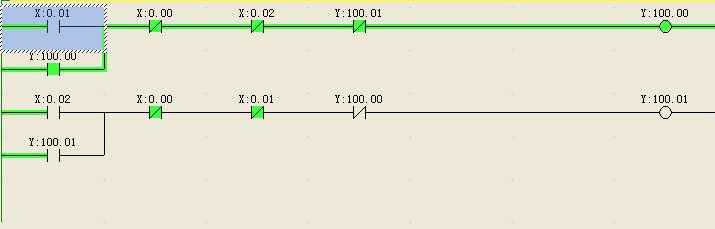

按下X001啟動正轉 Y10000線圈得電 松開X001   線圈自保依然得電

此時Y10000常閉端斷開


為什么這時我按下X002啟動反轉時 Y10001線圈會得電自保   正常來說X002啟動按鈕是要沒反應的才對

望知道的朋友告之下  本人剛學不久歐姆龍的PLC。
博panda
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 95 點
下載積分: 815 分
在線時間: 13(小時)
注冊時間: 2018-09-21
最后登錄: 2020-11-10
查看博panda的 主題 / 回貼
1樓  發表于: 2018-10-22 16:21
X1斷開，X1的常閉觸點得電；X2按下去，X2的常閉觸點失電；Y1失電，Y1的常閉觸點得電；X2得電，Y2也得電
liang9601
級別: 探索解密
精華主題: 0
發帖數量: 110 個
工控威望: 191 點
下載積分: 1010 分
在線時間: 120(小時)
注冊時間: 2018-10-22
最后登錄: 2024-12-19
查看liang9601的 主題 / 回貼
2樓  發表于: 2018-10-22 16:29
有什么辦法解決這個問題嗎  謝了
zs6382
級別: 論壇先鋒
精華主題: 0
發帖數量: 77 個
工控威望: 1170 點
下載積分: 35796 分
在線時間: 436(小時)
注冊時間: 2018-04-19
最后登錄: 2025-01-09
查看zs6382的 主題 / 回貼
3樓  發表于: 2018-10-22 16:29
一樓的正解，監視程序看的更直觀一點
博panda
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 95 點
下載積分: 815 分
在線時間: 13(小時)
注冊時間: 2018-09-21
最后登錄: 2020-11-10
查看博panda的 主題 / 回貼
4樓  發表于: 2018-10-22 16:34
引用
引用第2樓liang9601于2018-10-22 16:29發表的 Re:歐姆龍PLC  正反轉互鎖問題 :
有什么辦法解決這個問題嗎  謝了

互鎖本來就是這個樣子的啊？防止同時掛入兩個檔
博panda
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 95 點
下載積分: 815 分
在線時間: 13(小時)
注冊時間: 2018-09-21
最后登錄: 2020-11-10
查看博panda的 主題 / 回貼
5樓  發表于: 2018-10-22 16:42
引用
引用第4樓博panda于2018-10-22 16:34發表的 Re:Re:歐姆龍PLC  正反轉互鎖問題 :

互鎖本來就是這個樣子的啊？防止同時掛入兩個檔

要想分開啟動，就把X1，X2常閉觸電刪了，這樣只有X0能阻止轉動了
liang9601
級別: 探索解密
精華主題: 0
發帖數量: 110 個
工控威望: 191 點
下載積分: 1010 分
在線時間: 120(小時)
注冊時間: 2018-10-22
最后登錄: 2024-12-19
查看liang9601的 主題 / 回貼
6樓  發表于: 2018-10-22 16:43
引用
引用第4樓博panda于2018-10-22 16:34發表的 Re:Re:歐姆龍PLC  正反轉互鎖問題 :

互鎖本來就是這個樣子的啊？防止同時掛入兩個檔

這樣子就會出現一個情況  當我先按下X01  Y0線圈啟動  此時我再按下X02  接觸器瞬間就會由正轉變為反轉  這樣擔心會存在隱患   我要的效果是按下X01時  X02是啟動不了的  必須先按停止 才可以啟動X02
博panda
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 95 點
下載積分: 815 分
在線時間: 13(小時)
注冊時間: 2018-09-21
最后登錄: 2020-11-10
查看博panda的 主題 / 回貼
7樓  發表于: 2018-10-22 16:45
引用
引用第6樓liang9601于2018-10-22 16:43發表的 Re:Re:Re:歐姆龍PLC  正反轉互鎖問題 :

這樣子就會出現一個情況  當我先按下X01  Y0線圈啟動  此時我再按下X02  接觸器瞬間就會由正轉變為反轉  這樣擔心會存在隱患   我要的效果是按下X01時  X02是啟動不了的  必須先按停止 才可以啟動X02

把X1和X2的常閉觸點刪了，只有急停才能啟動
本帖最近評分記錄：
  • 下載積分:+1(liang9601) 真誠感謝！
    泰山之石
    A
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2246 個
    工控威望: 2479 點
    下載積分: 11666 分
    在線時間: 915(小時)
    注冊時間: 2008-11-12
    最后登錄: 2025-01-03
    查看泰山之石的 主題 / 回貼
    8樓  發表于: 2018-10-22 16:58
    你可以加上正反轉延時啟動，時間長短根據實際情況決定。
    liang9601
    級別: 探索解密
    精華主題: 0
    發帖數量: 110 個
    工控威望: 191 點
    下載積分: 1010 分
    在線時間: 120(小時)
    注冊時間: 2018-10-22
    最后登錄: 2024-12-19
    查看liang9601的 主題 / 回貼
    9樓  發表于: 2018-10-22 17:14
    引用
    引用第7樓博panda于2018-10-22 16:45發表的 Re:Re:Re:Re:歐姆龍PLC  正反轉互鎖問題 :

    把X1和X2的常閉觸點刪了，只有急停才能啟動

    OK  知道了 非常感謝
    二當家的
    級別: 家園常客
    精華主題: 0
    發帖數量: 108 個
    工控威望: 907 點
    下載積分: 4263 分
    在線時間: 79(小時)
    注冊時間: 2016-09-19
    最后登錄: 2024-05-25
    查看二當家的的 主題 / 回貼
    10樓  發表于: 2018-10-23 10:14
    Y100的啟動條件X0.1，停止條件X0.0與X0.2；
    Y101的啟動條件X0.2，停止條件X0.0與X0.1；
    現在邏輯上就是這樣實現的，但是建議加上正反轉延時保護。
    引用
    引用樓主liang9601于2018-10-22 16:04發表的 歐姆龍PLC  正反轉互鎖問題 :
    新手請教一個PLC的互鎖問題

    如圖所示 誰能告訴我錯在哪里了？

    按下X001啟動正轉 Y10000線圈得電 松開X001   線圈自保依然得電
    .......
    jxjalwf
    級別: 略有小成
    精華主題: 0
    發帖數量: 177 個
    工控威望: 283 點
    下載積分: 5963 分
    在線時間: 582(小時)
    注冊時間: 2015-11-09
    最后登錄: 2025-01-07
    查看jxjalwf的 主題 / 回貼
    11樓  發表于: 2018-10-23 20:09
    圖片：
    改成這樣就可以了
    本帖最近評分記錄：
  • 下載積分:+1(bing429yu) 好貼好貼！
    • «
